제품 상세 정보:
|
| 지름 :: | DN6-DN2000 | 전원 공급 장치:: | 24VDC |
|---|---|---|---|
| 정확성:: | ±0.2%,±0.5% | 대기 온도 :: | -25C~60C |
| 신청:: | 전도액, 머드 | 신호 출력 :: | 한 4~20 Ｍ, RS 485, 하트, 모드 버스 |
| 보호 그레이드 :: | IP65,IP67 | 매체 온도 :: | - 40C ~+ 130C |
| 하이 라이트: | 슬러리 형 전자기 유량계,24VDC 전자기 유량계,간섭 방지 전자기 유량계 |
||

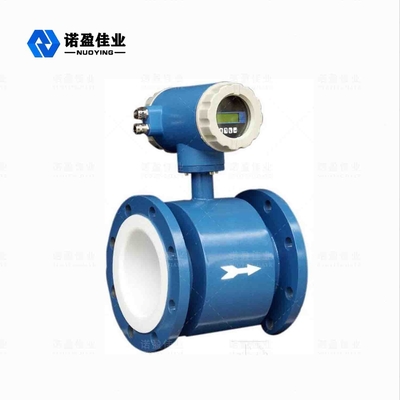

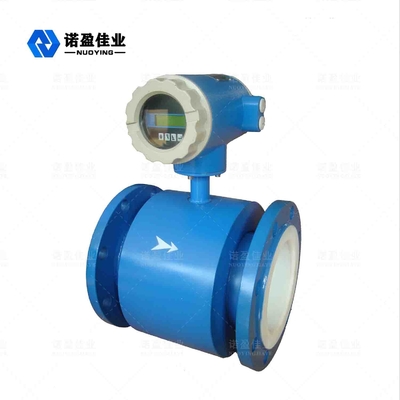

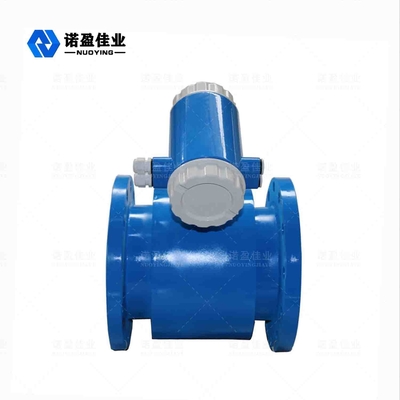

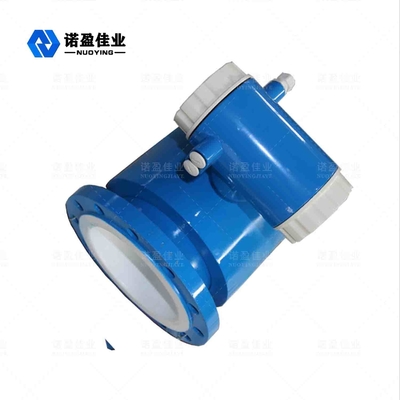

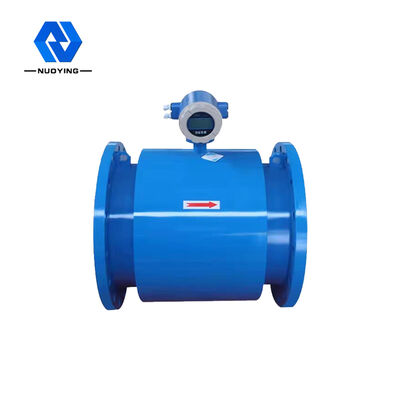

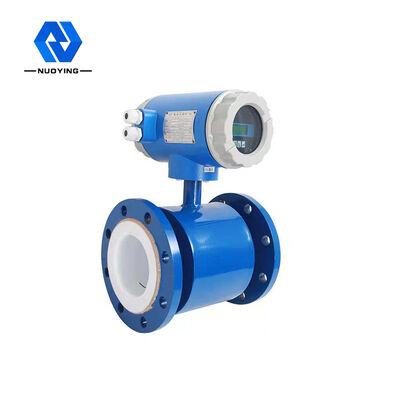

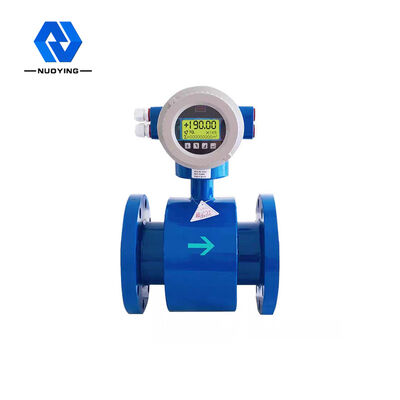

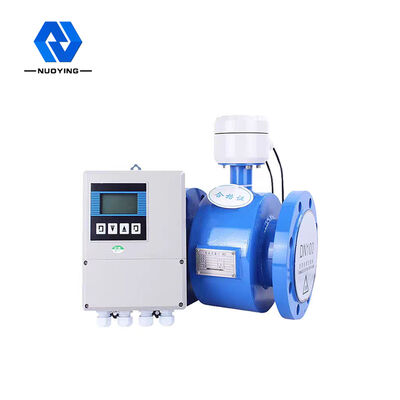

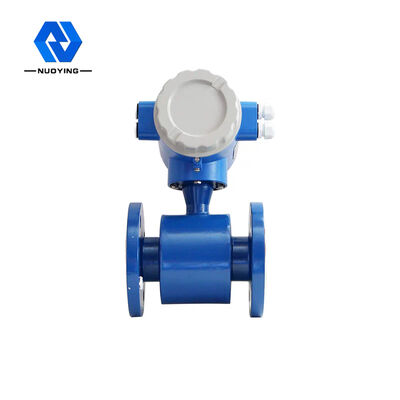

슬러리형 전자식 유량계
NYLL-JY 슬러리형 전자식 유량계는 슬러리, 광물성 슬러리, 물 및 석탄 슬러리를 측정하는 전용 전자식 유량계입니다.고정밀 측정.제품은 고주파 또는 이중 주파수 여기 모드를 채택하고,다양한 전도성 유체의 요구 사항을 충족하는 넓은 적용 범위,효과적으로 안티 슬러리 노이즈 신호 능력, 우수한 안정성, 편리한 작동을 개선하고 측정 농도는 5%~60%에 도달할 수 있습니다.빠른 계산 속도, 강력한 간섭 방지 기능, 안정적인 측정 및 고정밀. 측정 파이프에 저항 흐름 및 활성 부품이 없으며 특히 펄프, 진흙, 미네랄 슬러리, 물 및 같은 액체 및 고체 2상 흐름에 적합합니다. 석탄 슬러리 측정, 슬러리 농도 및 품질 비율은 40%에 도달할 수 있으며 일반적인 변경 범위는 5% 미만입니다.
슬러리형 전자식 유량계 기술적인 매개변수
| 보여 주다 | 디지털 또는 문자 표시, 총액, 백분율, 알람 정보 등 | |
| 내부 누적 계산기 | 총 순방향 흐름의 경우 총 역방향 흐름 및 순 흐름은 10비트 누적 계산을 달성할 수 있습니다. | |
| 온도 | -25℃~60℃ | |
| 보호 기준 | IP65 | |
| 전원 공급 장치 전압 |
교류: AC(100~230)±15%V, 47~440Hz, 최대 소비 전력은 80W입니다. 직류: DC11~40V, 최대 소비 전력은 80W입니다. |
|
| 산출 | 아날로그 볼륨 출력 | 4~20m A/650의 부하 저항으로 양방향 시뮬레이션 수량 출력은 정류 및 역류 시뮬레이션 수량으로 나뉩니다. |
| 더블 펄스 출력 | 0~2000Hz 구형파 또는 고정 펄스 폭 펄스 신호에 대해 순방향 및 역방향 흐름을 반영할 수 있습니다. 펄스 반복 주파수, 차단 주파수 및 펄스 폭과 같은 매개변수는 모두 점진적으로 프로그래밍됩니다. 주파수는 1 ~ 2000, H로 설정할 수 있습니다. z 및 범위의 모든 정수 값. 절연 출력 트랜지스터가 켜져 있을 때 전류는 150m A이고 개방 전압은 < 35V입니다. | |
| 이중 경보 출력 | 다음 매개변수를 프로그래밍할 수 있습니다. 상위 및 하위 흐름, 항공 교통 관제 감지;오류 조건;정방향/역방향 흐름;지정된 범위 내의 극성(개방/끄기), 지정된 범위 내의 펄스(주파수);펄스 차단 주파수 등. 절연 출력에 의해 보호되는 출력 트랜지스터가 켜질 때 전류는 150mA이므로 이 때 0V 전압이 생성될 수 있습니다. 개방 회로 전압은 <35V입니다. | |
|
입력 |
폐쇄 폐쇄 누적 계산기는 외부에서 절연되어 있습니다.(참고: 펄스 및 경보로부터 절연되지 않음) 아날로그 볼륨, 펄스 볼륨/경보 신호 및 접지의 절연, 절연 전압은 DC 500V입니다. | |
|
구성 |
구성은 비휘발성 메모리(일반적으로 10년 동안 사용 가능)에 저장됩니다. 사용자가 미리 설정한 값은 변경할 수 있습니다. | |
| 자가 진단 | 변환기는 하드웨어가 정상인지 확인하고 오류 진단을 할 수 있습니다. 코일 드라이브 오류 등 | |
| 유량 설정 | 최대 유량(12m/s) 퍼센트에 해당하는 유량 측정 범위, 변경할 수 있습니다. | |
| 호환성 |
컨버터는 다양한 구경의 MFD 센서와 완전히 호환 가능합니다. 컨버터는 현장에서 구성할 수 있습니다. 컨버터를 교체해도 시스템의 특성에는 영향을 미치지 않습니다. |
|
| 개요 상자 씰 | M 20 * 1.5 씰 슬리브. 특별한 사용자 요구 사항에 대해 설명할 수 있습니다. | |
| 시간 상수 | 모두 1초에서 120초까지 프로그래밍할 수 있습니다. | |
| 방향을 표시합니다 |
한 바디 타입의 디스플레이 방향: 통합 전자 유량계의 선택에서 변환기에 의해 표시되는 방향은 파이프라인 방향으로 인해 쉽게 관찰되지 않으며 디스플레이 방향(즉, 수평 또는 수직)을 선택하여 만족할 수 있습니다. |
|
| 위험 방지 분류 | Exdmib II CT6 | |
| 보여 주다 | 전체 구성: 유량비, 유량 단위, 모든 출력 등과 같은 엔지니어링 단위는 선택 사항입니다. | |
| 항공 교통 관제 감지: 항공 교통 관제 중 "0" 표시를 확인합니다. | ||
| 호환성: 컨버터/센서는 성능 저하 없이 교체 가능합니다. | ||
| 자가 진단: 컨버터와 센서가 제대로 작동하는지 확인하십시오. | ||
| 테스트 모드: 센서를 연결하지 않고도 다양한 출력 및 표시 기능을 테스트할 수 있습니다. | ||
