제품 상세 정보:
|
| 전형적인 애플리케이션: | 복잡한 공정 적용 (스통 부식) | 제품 모델: | NYRD805 |
|---|---|---|---|
| 안테나 유형: | 로드 타입(PFTE) | 안테나 소재: | 304, PTFE |
| 측정 범위: | (주문 제작된) 10m, 20m | 프로세스 온도: | -40' C~+130' Ｃ (above130 'Ｃ 주문 제작됩니다) |
| 프로세스 압력: | - (맞춤화된) 0.1~0.3Mpa | 측정 정확도: | 0.05%~0.1% F.S |
| 하이 라이트: | 비컨택트 레이더 유형 레벨 송신기,로드 타입 레이더 액위 감지기,산업적 레이더 액면계 26 기가헤르츠 |
||

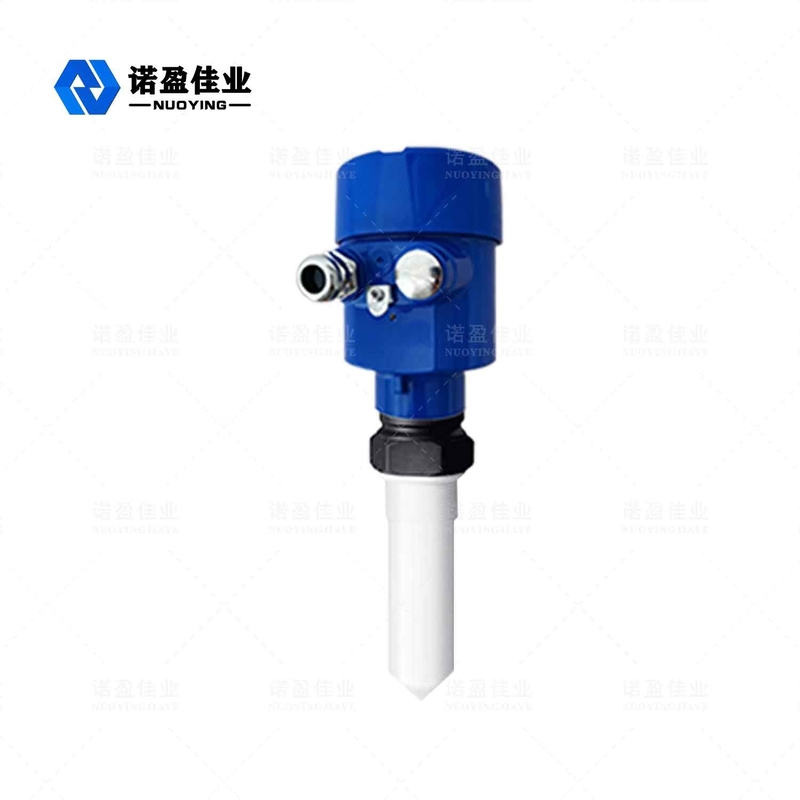

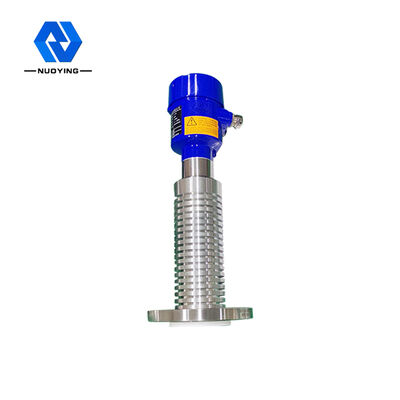

26GHz 레이더 액면계 비컨택트를 설치하도록 쉬운 소형 구조 어떤 오염 인더스트리얼 응용소프트
부식 방지 26GHz 지나서 영향을 받지 않는 레이더 액면계가 아다피티빌리티 작동원리를 넓게 거품이 일게합니다
레이더 액면계 NYRD80X 세리 센서는 80 미터의 최대 측정 범위로, 26GHz 고주파 레이더 유형 레벨 측정 기구입니다. 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 신호 분석과 기구가 반응 장치와 단단한 저장고와 같은 약간의 복잡한 측정 조건을 위해 사용될 수 있도록, 더 높은 금리로 가공처리하는 것 수행할 수 있습니다.
그것의 안테나는 좁은 마이크로파 펄스를 전하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 맥파가 측정된 매체의 표면에 도달할 때, 그것은 뒤로 반영되고 다시 안테나 시스템에 의해 받아들입니다. 신호는 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환됩니다 (펄스 전파 속도가 극단적으로 빠르고, 반영이 거의 즉석인 후에 수신기에게 목표와 대가에 도달하기 위해 전자파를 위해 잡힌 시간이기 때문에).
26GHz 레이더 액면계 설계 특성
설치하도록 쉬운 ◎ 소형 안테나 크기 ; 비컨택트 레이더, 어떤 웨어, 어떤 오염.
◎는 거의 부식로 부터 벗어나고 거품이 입니다 ; 그것은 그 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다. 또한, 강한 재
환경은 고주파 액면계의 활동에 거의 영향을 미치지 않습니다.
◎ 더 짧은 파장, 경사진 단단한 표면을 위한 더 좋은 반영.
◎ 반향을 강화하는 작은 빔 각과 집중된 에너지는 신호하고, 간섭을 회피하기 위해 돕습니다.
◎ 작은 측정 블라인드 영역은 작은 탱크 측정의 더 좋은 성능으로 이어집니다.
◎ 높은 신호대잡음비가 변동의 경우에 편평해집니다, 그것이 좋은 실적을 거둘 수 있습니다..
◎ 고주파, 그것이 고체와 저유전 상수 값 매체를 측정하기 위한 최상의 선택입니다.
26GHz 레이더 액면계 생성물 파라미터
| 전형적인 애플리케이션 | 복잡한 공정 적용 (스통 부식) |
| 제품 모델 | NYRD805 |

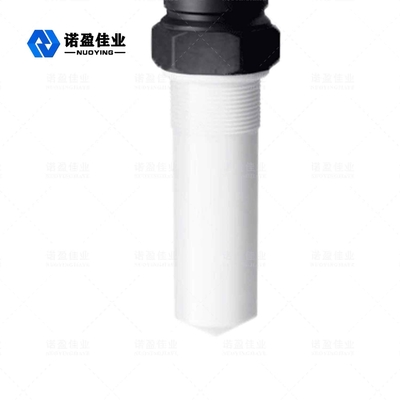

| 안테나 유형 | 로드 타입, |
| 안테나 소재 | 304, 316, PP, PFA |
| 측정 범위 | 10m, 20m, 30m, 35m, 40m, 80m |
| 측정 정확도 | 0.05%~0.1% F. Ｓ |
| 프로세스 온도 | 40~+130 Ｃ, - 40~+150 Ｃ, - 40~+26 Ｃ, 40~+C |
| 절차 압력 | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

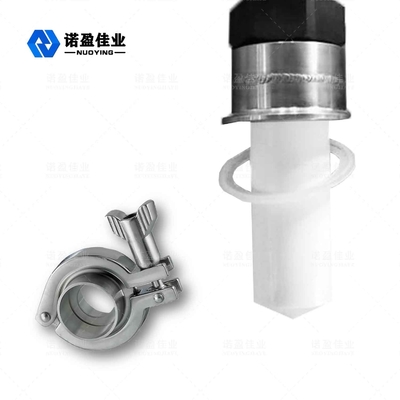

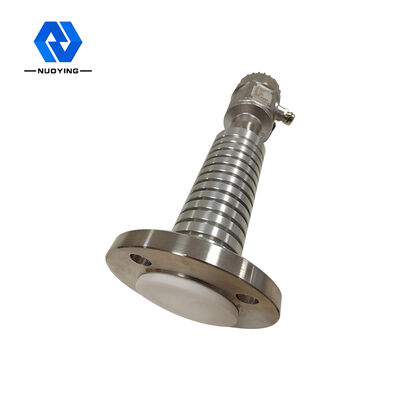

| 프로세스 접속 | 스레드, 브라켓, 플랜지, 위생적 클램프 (선택적) |
| 전기 인터페이스 | M20 Ｘ 1.5, 1/2 " NPT |
| 공급 전력 | 24VDC (2선 와이어, 4선), 220VAC |
| 신호 출력 | 4-20 마 /HART/RS485/Modbus... |
| 보호 그레이드 | (선택적인) IP67, IP68 |
| 방폭 등급 | 엑스아 II CT6 Ga, 엑스드 II CT6 Gb (증명서에서 세부 사항) |
