제품 상세 정보:
|
전형적인 애플리케이션: | 고온과 고압 환경에서 액체 | 안테나 소재: | 304 |
---|---|---|---|
측정 범위: | 15m | 신호 출력: | 4... 20mA/HART/RS485/Modbus... |
프로세스 접속: | 플랜지 | 보호 그레이드: | IP 68 |
방폭 등급: | ExiaIICT6Ga | 주파수: | 500MHz-1.8GHz |
하이 라이트: | 유도된 레이더 준위 전송기 높은 팀프레처,6m 유도된 웨이브 레이더 준위 전송기,황사 피유도파 준위 전송기 |

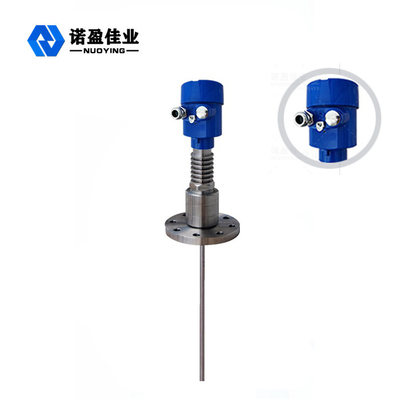

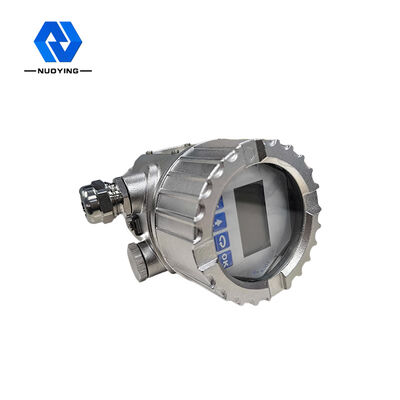

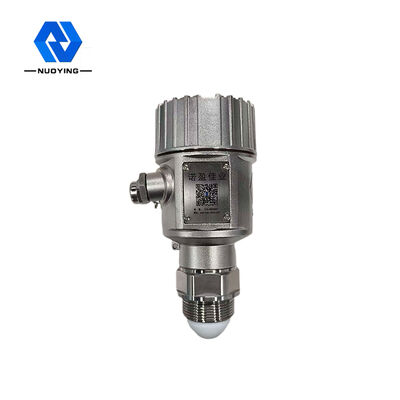

고온과 고압 환경에서 액체를 위한 NYRD 705 피유도파 레이더 준위 전송기
고온과 최고 압력 분위기에서 액체를 위해 NYRD 705 피유도파 레이더 준위 전송기의 원리로 일하기
도파레이저 웨이브 레이더에 의해 분사된 내부식성과 강한 마이크로파 펄스는 검출 성분 (강철 케이블 또는 강철봉)을 따라 퍼지고, 시험된 매체와 마주칩니다. 유전체 상수의 갑작스런 변화에 따르면, 그것은 반영을 야기시키고 펄스 에너지의 일부가 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정 물질의 거리에 비례합니다.
입력 처리
피유도파 레이더 시설은 시간 여행이라는 주의로 측정기 초점입니다. 레이다 도구 파도는 광속에서 작동하고 절차 시간이 전자적 액세이이오리스와 부품에 의해 목적 레벨 신호로 변환될 수 있습니다. 탐침은 주파수 펄스 & 고체를 대단히 분사하고, 더 케이블 또는 로드 조사를 따라 퍼집니다.
출력 처리
비어 있는 탱크 높이 E (= 제로), 가득 찬 탱크 높이 F (= 전체 범위)과 자동적으로 4-20mA 출력에 해당한 측정 조건에 미터를 적응시킬 약간의 응용 매개 변수, 응용 매개 변수에 들어감으로써.
고온과 최고 압력 분위기에서 액체를 위한 NYRD 705 피유도파 레이더 준위 전송기의 설계 특성
측정, 고정밀성 측정, 더 정확한 측정과 연락하면서, ◎Guided 웨이브 레이더 물체 액면계는 적당하고 진보적이 전자레인지 처리 기술과 유일한 반향 발견 반향 처리 기술입니다. 컷탠츠루이, 안내를 받는 웨이브 레이더는 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎The 70-X 일련 피유도파 레이더 물체 액면계는 버스프로세스 접속 방식과 검출 모듈 종류로 인해 다재다능한 복잡한 근무 조건과 적용에 적합합니다. 다음으로서 그와 같습니다 : 고온, 고압력과 낮은 유전체 상수 매체.
◎Pulse 워킹 모드, 소량 방출 힘은 다양한 부식제, 비금속 용기, 신체와 환경에 대한 어떤 피해에 놓일 수 없습니다.
NYRD 705의 기술적인 매개 변수는 액체를 위한 웨이브 레이더 준위 전송기에게 고온 고압 환경을 지도했습니다
전형적인 애플리케이션 | 유동적, 저유전 상수 값, 짜맞춘 가열 코일, 사다리, 부유판 |
재 (비산재, 분명하고 다른 매체) | |
솔리드 (작은 입자, 곡물, 자갈, 모래 | |
제품 모델 | NYRD705 |
안테나 형상 | 로드 타입, 두배 케이블 유형, 이중 로드 타입 |
안테나 소재 | 316 |
반향 샘플링 | 55 배 /s |
측정 범위 | 15m |
측정 정확도 | 0.05% ~ 0.1% F.S |
전원 공급기 | 24VDC |
신호 출력 | 4... 20mA/HART/RS485/Modbus... |
프로세스 온도 | - 200~ +400 'C |
프로세스 압력 | - 0.1~40MPa |
프로세스 접속 | 플랜지 |
전기 인터페이스 | 12 "NPT |
보호 그레이드 | IP 68 |
방폭 등급 | ExiaIICT6Ga |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
