제품 상세 정보:
|
반향 샘플링: | 55 배 /s | 측정 범위: | 5m |
---|---|---|---|
측정 정확도: | 0.05% ~ 0.1% F.S | 전원 공급기: | 전원 공급기 220VAC |
전기 인터페이스: | M20×1.5, 12 "NPT | 보호 그레이드: | IP 67 |
안테나 형상: | 로드 타입 | 전형적인 애플리케이션: | 고압, 짜맞춘 가열 코일 |
하이 라이트: | 현명한 피유도파 준위 전송기 6m,고압 Gwr 유형 레벨 송신기,부식 방지 레이더 준위 전송기 |

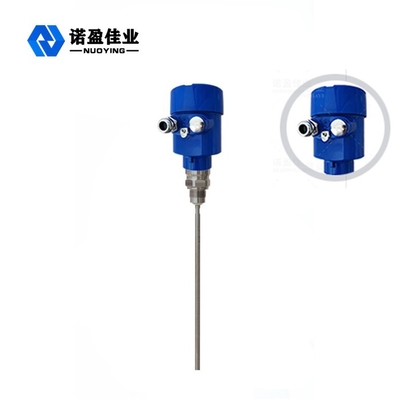

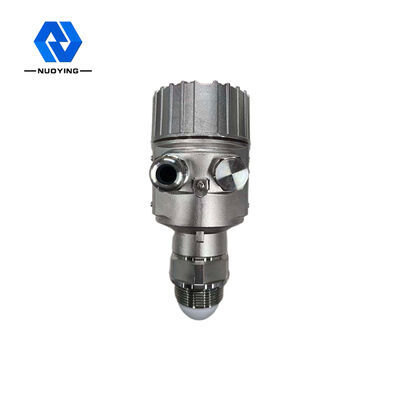

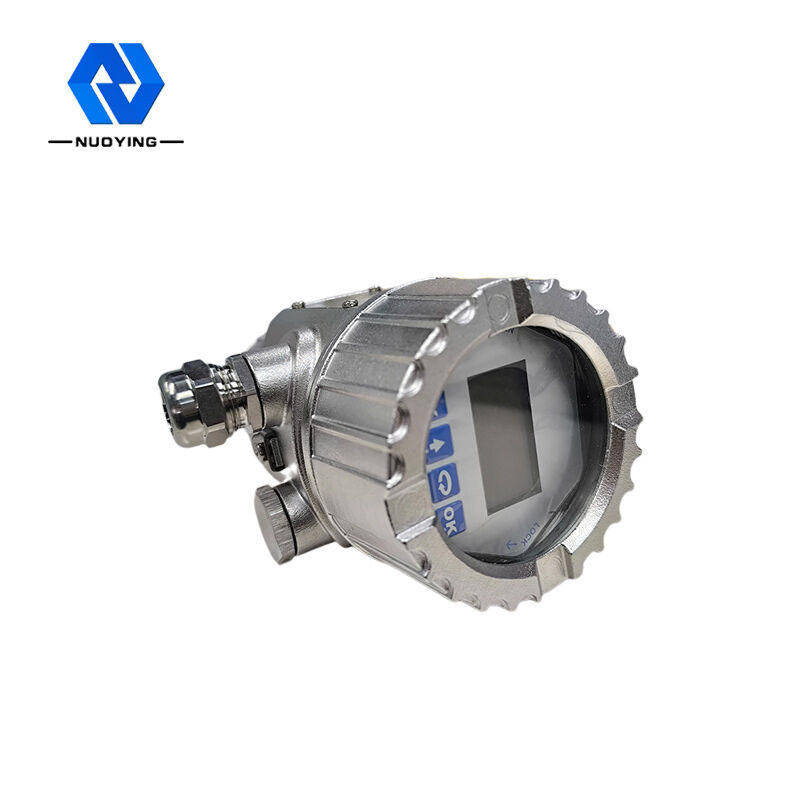

5m 유일한 반향 발견 피유도파 레이더 준위 전송기 고압 NYRD 702
5m 유일한 반향 발견 피유도파 레이더 준위 전송기 고압 NYRD 702의 원리로 일하기
유도된 웨이브 레이더에 의해 분사된 내부식성과 마이크로파 펄스는 검출 성분 (강철 케이블 또는 강철봉)을 따라 퍼지고, 시험된 매체와 마주칩니다. 유전체 상수의 갑작스런 변화 때문에, 그것은 반영을 야기시키고 펄스 에너지의 일부가 뒤로 반영됩니다. 송신 펄스와 반사 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.
입력 처리
피유도파 레이더 시설은 시간 여행이라는 주의로 측정기 초점입니다. 레이더 시설 파도는 광속에서 작동하고 실행 시간이 전자 부품에 의해 목적 레벨 신호로 변환될 수 있습니다. 탐침은 주파수 펄스 & 리퀴드를 대단히 분사하고, 더 케이블 또는 로드 조사를 따라 퍼집니다.
출력 처리
비어 있는 탱크 높이 E (= 제로), 가득 찬 탱크 높이 F (= 전체 범위)과 약간의 응용 매개 변수에 들어감으로써, 자동적으로 4-20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 미터를 적응시킬 것입니다.
5m 유일한 반향 발견 피유도파 레이더 준위 전송기 고압 NYRD 702의 설계 특성
측정, 고정밀성 측정, 더 정확한 측정과 연락하면서, ◎Guided 웨이브 레이더 물체 액면계는 적당하고 진보적이 전자레인지 처리 기술과 유일한 반향 발견 반향 처리 기술입니다. 동시에, 안내를 받는 웨이브 레이더는 매체 온도와 접착과 같은 외부 환경에 의해 영향을 받지 않습니다.
◎The 70-X 일련 피유도파 레이더 물체 액면계는 버스프로세스 접속 방식과 검출 모듈 종류로 인해 다재다능한 복잡한 근무 조건과 적용에 적합합니다. 다음으로서 그와 같습니다 : 고온, 고압력과 낮은 유전체 상수 매체.
◎Pulse 워킹 모드, 소량 방출 힘은 다양한 부식제, 비금속 용기, 신체와 환경에 대한 어떤 피해에 놓일 수 없습니다.
5m 유일한 반향 발견 피유도파 레이더 준위 전송기 고압 NYRD 702의 기술적인 매개 변수
전형적인 애플리케이션 | 유동적 짜맞춘 가열 코일, 사다리, 부유판 |
시멘트 분말, 석회석 미분말을 텁니다 | |
단단한 작은 파티클, 곡물, 자갈, 모래 | |
제품 모델 | NYRD702 |
안테나 형상 | 도파관 튜브형 |
안테나 소재 | 316 |
반향 샘플링 | 55 배 /s |
측정 범위 | 5m |
측정 정확도 | 0.05% ~ 0.1% F.S |
전원 공급기 | 24VDC (2선 와이어, 4선), |
신호 출력 | 4... 20mA/HART/RS485/Modbus... |
프로세스 온도 | - 40~ +250' C |
프로세스 압력 | - 0.1~4.0MPa |
절차 커넥티오 | 플랜지 |
전기 인터페이스 | M20×1.5, 12 "NPT |
보호 그레이드 |
IP 65, IP 67 |
방폭 등급 |
ExdIICT6Gb |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
