제품 상세 정보:
|
| 모델: | NYRD702 | 반복성: | ± 3 밀리미터 |
|---|---|---|---|
| 결의안: | 1 밀리미터 | 샘플링: | 55 샘플 / Ｓ를 반향시키세요 |
| 출력 전류 신호: | 4-20mA | 폭발 수준: | EXiaIICT6 Ga |
| 환경적인 조건: | -40 Ｃ ~ +80 Ｃ | 주파수: | 100MHZ-1.8GHZ |
| 하이 라이트: | 스테인레스 강 레이더 준위 전송기,레이더 준위 전송기 4선,20mA 레이더 수위 전달계 |
||
스테인레스 강 NYRD702 레이더 준위 전송기 4-20mA / 하트 (2선 와이어 / 4선)

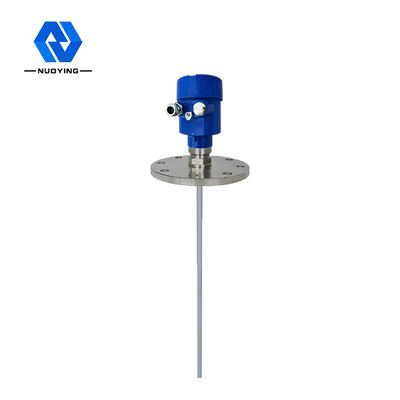

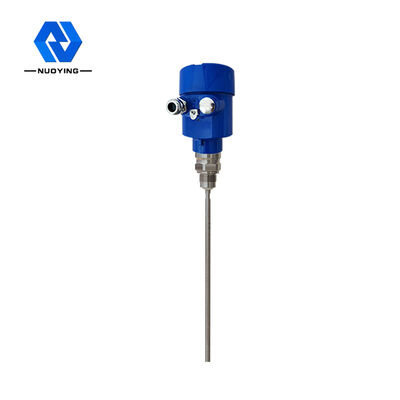

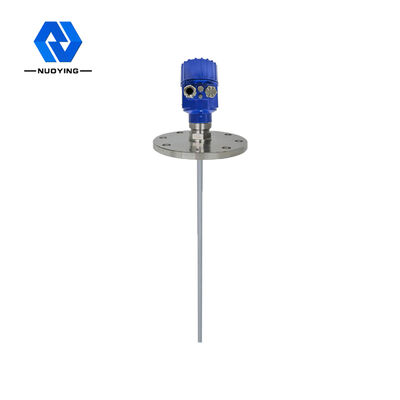

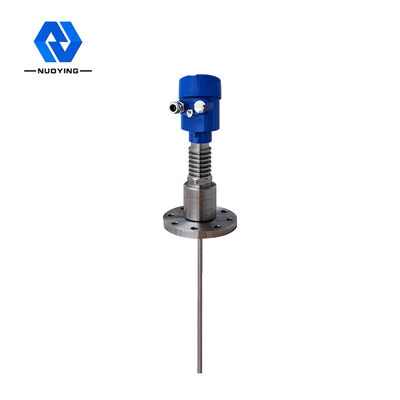

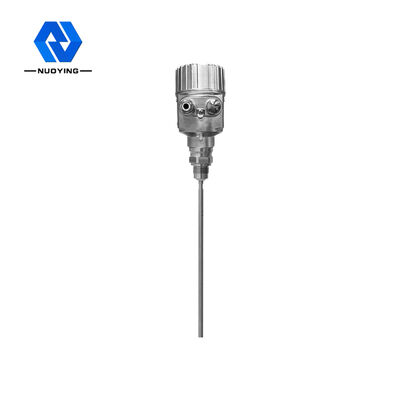

스테인레스 강 NYRD702 레이더 준위 전송기
유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다.수출입과 가까이 지내지 마세요. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 금속과 플라스틱 캔을 위해, 미터는 탱크의 내벽을 접촉하지 않을 것입니다. 금속제 밀폐 용기 면, 레벨 게이지는 탱크의 중심에 설치되어서는 안됩니다.액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 오른쪽 도표는 로드 형 레이다 장치를 보여주며, 그것이 주로 액위 측정을 위해 사용됩니다.송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.콘을 위한 컨테이너의 바닥이 탱크 바닥에서 측정할 수 있다면, 센서는 지붕의 중심에 설치될 수 있습니다.
스테인레스 강 NYRD702 레이더 준위 전송기 기술적인 매개 변수
| 매개 변수 |
주파수 : 100MHZ-1.8GHZ 측정 범위 :-케이블 :0-30m ; 동축인 로드 :0-6m 응답 속도 : 0.2S (실제 사용량에 따라서) 정확도 : <0> |
| 통신 인터페이스 | 하트 통신 프로토콜 |
| 반복성 | ± 3 밀리미터 |
| 결의안 | 1 밀리미터 |
| 샘플링 | 55 샘플 / Ｓ를 반향시키세요 |
| 출력 전류 신호 | 4-20mA/HART |
| 프로세스 접속 |
플랜지 DN50, DN80, DN100, DN150 |
| 프로세스 압력 | -1 ~ 40 바 |
| 힘 |
전원 : 24VDC (± 10%), 리플 전압 : 1Vpp 소비 전력 : 최대 22.5mA |
| 환경적인 조건 | -40 Ｃ ~ +80 Ｃ |
| 주택 보호 그레이드 | IP68 |
| 폭발 수준 | EXiaIICT6 Ga |
| 계측기 전원 공급기와 신호 출력 전선 연결 |
2심형 쉴드된 케이블을 공유하기 케이블 엔트리 : 2 M20 × 1.5 (5일부터 9일까지 밀리미터의 더 케이블 지름) |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
