제품 상세 정보:
|
| 전형적인 애플리케이션: | 파이프 내 액체 흐름량 측정 | 안테나 소재: | (선택적인) PFA |
|---|---|---|---|
| 전원 공급기: | AC220V 50Hz /DC24V/3.6V | 환경 온도: | -25~+60C |
| 프로세스 접속: | (선택적인) 플랜지 | 감쇠 시 상수: | 0부터 선택 가능하여서 무대에서 연출하기에 알맞은 100s (90%) 시간까지 연속적 변수 |
| 신호 출력: | 아날로그 출력, 주파수 출력, 경보 출력부, 펄스 출력 기구 | ||
| 하이 라이트: | 파이프라인 전자장 유속계,유동적 전자기 수량계,전자기 수위 전달계 |
||

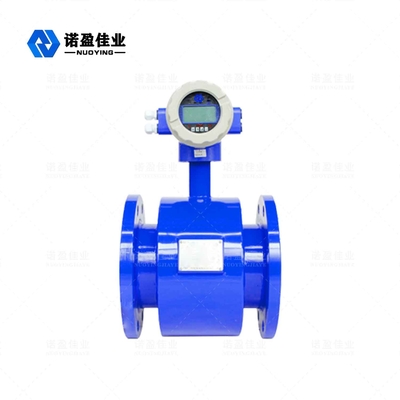

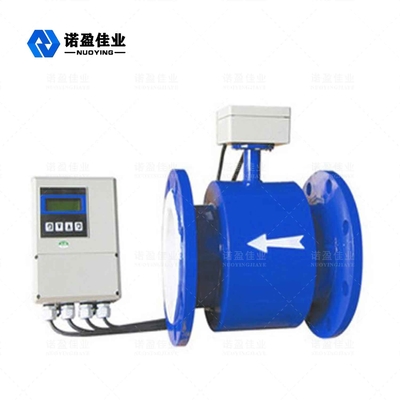

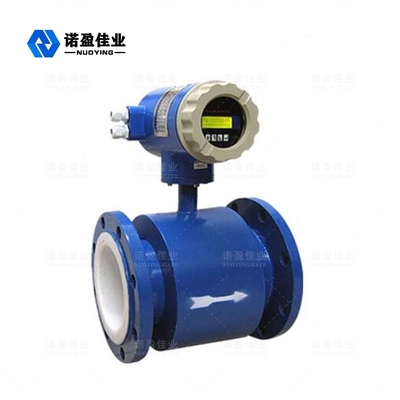

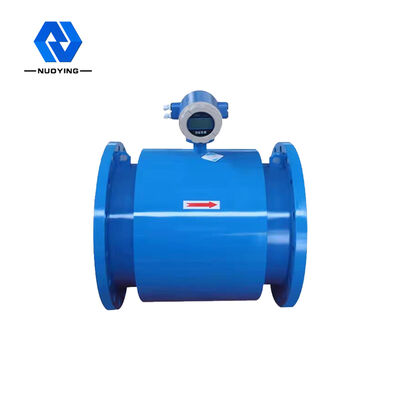

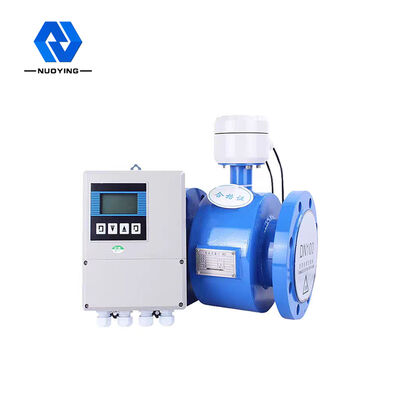

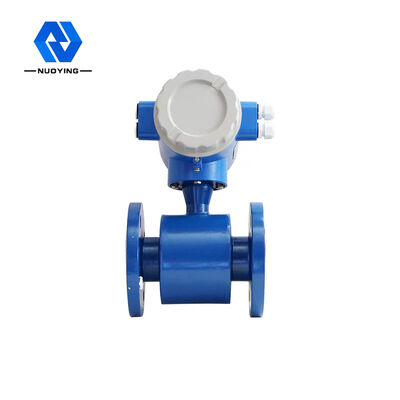

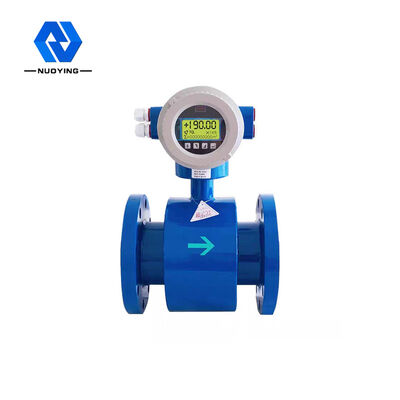

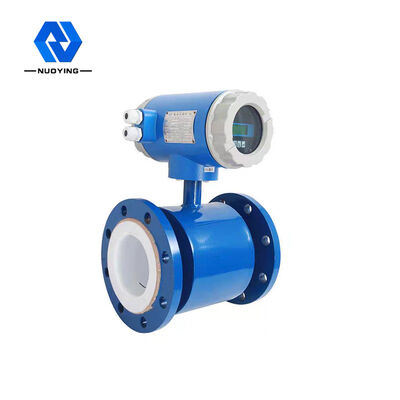

다양한 출력 파이프 내 액체 흐름량 측정 NYLD 파이프라인 유형 전자장 유속계
NYLL 종류 전자장 유속계는 고정밀도와 높은 신뢰도로 일종의 유량계입니다. 그것은 폐관에서 전도액과 슬러리의 부피 플로우를 측정하는데 사용되고, 넓게 철강, 전력, 석유, 화학, 석탄, 야금학, 미네랄, 종이 뜨기, 상수도와 방류, 식량, 의약품과 다른 산업에서 사용됩니다.
원리로 일하는 NYLD 전자장 유속계
측정 윈칙은 패러데이의 전자기이끎법칙을 기반으로 합니다. 그것은 다음과 같습니다 : 자력선 움직임, 관리인 인덕션 전동 힘, 다음을 위한 Ｅ를 줄이기 위한 자기장에서 전도액 Ｅ = KBVD
Ｄ : 측정 튜브의 내경
Ｋ : 계측기 상수
Ｖ : 평균 유량비 중에 튜브 섹션을 측정하기
비 : 자기 유도 힘
흐름을 측정할 때, 유동적인 것 흐름의 방향과 수직인 자기장을 통해 흐릅니다. 전도성 액체의 유량은 평균 유량비 (즉, 부피 플로우에) 비례한 전압 신호를 유도합니다. 유도 전압 신호는 유체와 직접 접촉하게 2개 전극에 의해 탐지되고, 증폭기에 케이블을 통해 송신했으며, 그것이 그리고 나서 획일적 현 생산량 신호로 변환됩니다.
NYLD 전자장 유속계 기술적인 매개 변수
| 전형적인 애플리케이션 | 파이프 내 액체 흐름량 측정 |
| 안테나 소재 | (선택적인) PFA |
| 소비 전력 | <15w> |
| 반대 | 긍정적 전체, 부의 총수 |
| 전원 공급기 | AC220V 50Hz /DC24V/3.6V |
| 환경 온도 | -25~+60C |
| 프로세스 접속 | (선택적인) 플랜지 |
| 감쇠 시 상수 | 0부터 선택 가능하여서 무대에서 연출하기에 알맞은 100s (90%) 시간까지 연속적 변수 |
| 보호 수준 | (선택적인) IP67,IP68,IP65 |
| 방폭 등급 | (선택적인) 엑스아 II CT5 Ga, 엑스드 II CT5 Gb |
| 신호 출력 | 아날로그 출력, 주파수 출력, 경보 출력부, 펄스 출력 기구 |
NYLD 전자장 유속계 설계 특성
1. 측정 정확도는 유체 밀도, 점착성, 온도, 압력과 전도성의 변화에 의해 영향을 받지 않습니다. 측정 튜브와 어떤 압력 손실과 직선 파이프 섹션에 대한 낮은 요구사항에서 어떤 방해하는 플로우부.
2. 컨버터는 액정 백라이트 디스플레이를 채택하며, 그것이 그것을 직사광선 하에 또는 어두운 방에서 읽도록 쉽게 합니다.
3. 컨버터의 커버를 열지 않고 가옥한 환경에서, 변수를 정하기 위한 적외선 터치 버튼은 안전하게 설정될 수 있습니다.
4. 유량계는 내부에 축적자들 3명, 상호 측정 시스템입니다 : 반대이고 전체 차이, 진척시킵니다 ; 포워드와 역 플로우를 드러낼 수 있습니다.
5. 그리고 다양한 출력을 가지고 있습니다 : 경향, 펄스, 디지털 통신, 하트.
6. 컨버터는 셀프-디아그노스틱 경보 출력부, 비어 있는 부하 검출 경보 출력부, 흐름 속도 상부 및 하부 한도 경보 출력부, 일괄 제어와 다른 기능을 가지고 있습니다.
7. 단지 일반적 절차 탐지를 위해, 그러나 또한 광물을 함유하는 치수, 치수와 붙여넣기 액체의 측정을 위해 사용될 수 없습니다.
8. 네트워크 마무리 기술, 고압 저항 외에 PFA를 사용하는 고압 전자장 유속계가 특히 석유, 광물을 함유하고 다른 산업에 적용되는 압력저항을 부정합니다.
9. 폭발 방지 형태 미터는 상응하는 방폭 장소에서 사용될 수 있습니다.
