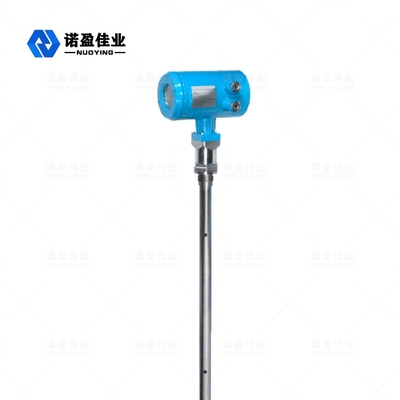

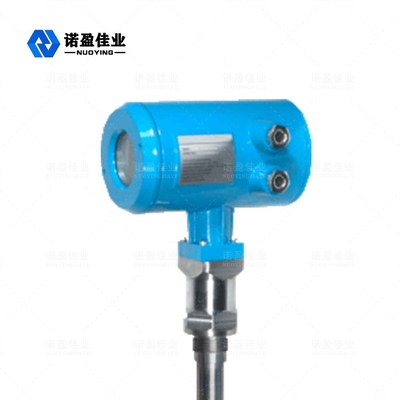

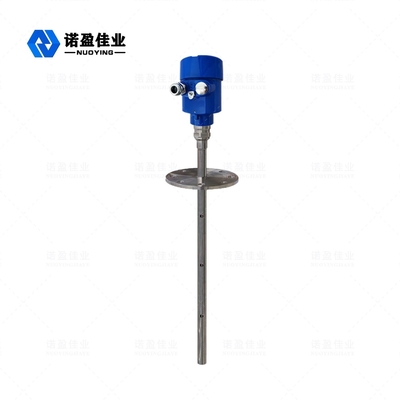

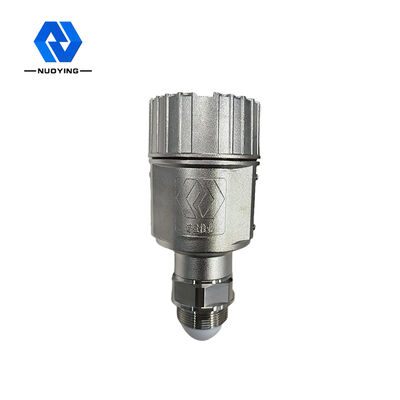

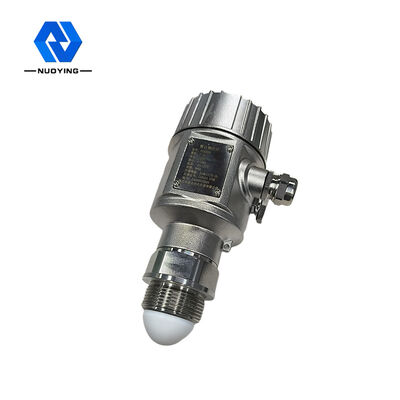

6m NYRD704 액체 피유도파 레이더 준위 전송기 비 해롭습니다

비유해성이고 인간이 몸 6m 유동적 피유도파 NYRD704 레이더 준위 전송기

원리로 일하는 NYRD704 레이더 준위 전송기

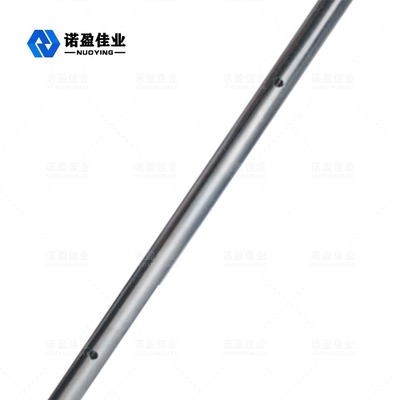

안내를 받는 웨이브 레이더는 검출 성분 (강철 케이블 또는 강철봉)을 따라 이동하는 고주파 마이크로파 펄스를 분사합니다. 측정된 매체와 마주칠 때, 펄스 에너지의 일부는 반영을 야기시켜 유전체 상수의 갑작스런 변화로 인해 뒤로 반영됩니다. 방출 펄스와 반사 펄스 사이의 시간 간격은 측정된 매체의 거리에 비례합니다.

입력 :

안내를 받는 웨이브 레이더는 시간 여행의 원리를 기반으로 한 측정기입니다. 레이더 파는 광속에 이동하고 소요 시간이 전자공학에 의해 레벨 신호로 변환될 수 있습니다. 탐침은 케이블 또는 로드 조사를 따라 높은 주파수 펄스를 분사하고, 그것을 전파합니다. 펄스가 재료 표면과 마주칠 때, 그것은 레벨 신호로의 거리 신호를 전환하는 기구에서 수신기에 의해 뒤로 반영되고 받아들입니다.

리플렉티드 신호는 기구의 전자 회로소자에 더 케이블 또는 로드 조사를 따라 전송됩니다. 마이크로프로세서는 신호를 처리하고, 재료 표면 위의 마이크로파 펄스에 의해 발생된 반향을 확인합니다.

에코 신호의 정확한 식별은 펄스 소프트웨어에 의해 행해집니다. 재료 표면에 대한 거리 Ｄ 펄스 시간 여행 Ｔ에 비례합니다 :

Ｄ = Ｃ × T/2 (Ｃ가 광속입니다).

빈 탱크로부터의 거리 Ｅ가 알려지기 때문에, 소재 레벨 Ｌ는 다음과 같습니다 :

Ｌ = Ｅ - Ｄ

출력 :

그것은 비어 있는 탱크 높이 Ｅ (= 영점), 가득 찬 탱크 높이 Ｆ (= 전체 눈금)과 약간의 응용 매개 변수에 들어감으로써 설정됩니다. 응용 매개 변수는 자동적으로 측정 환경에 기구를 적응시키고 4-20mA 출력에 해당됩니다.

NYRD704 레이더 준위 전송기 설계 특성

1.지적 레이더 액면계는 진보적 전자 레인지 처리 기술과 유일한 반향 발견 반향 처리 기술을 채택합니다. 접촉 측정, 높은 측정 정확도, 더 정확한 측정. 한편, 그 안내되기 레이더를 흔드는 것은 항접착제와 매체 온도와 접착과 같은 외부 온도에 의해 영향을 받지 않습니다.

2.다양한 프로세스 접속 방법과 검출 요소 종류는 70X 일련 피유도파 레이더 액면계를 다양한 복잡한 근무 조건과 적용에 적합하게 합니다. 고온, 고압, 저유전 상수 값 매스컴과 같이.

3.펄스 워킹 모드를 채택할 때, 제품은 저 소비 전력을 극단적으로 분사하고, 신체와 환경으로 무해한 다양한 금속과 비금속 용기에 설치될 수 있습니다.

NYRD704 레이더 준위 전송기 기술적인 매개 변수

기록 : 사용자들을 위한 특정 요구 사항에 따른 것 주문 제작된 디자인 상품일 수 있습니다.
