제품 상세 정보:
|
전형적인 애플리케이션: | 부식성 액체 | 안테나 소재: | (선택적인) PTFE |
---|---|---|---|
측정 범위: | 20m | 전원 공급기: | 24VDC (이회선, 4개 라인) |
매체 온도: | -40~+150C | 프로세스 압력: | - 0.1~2.0MPa |
프로세스 접속: | 플랜지, 플랜지된 플랜지 (선택적) | 신호 출력: | 4...20mA/HART/RS485/Modbus... |
하이 라이트: | 차폐형 레이더 준위 전송기,수위 전달계 6GHz,유동적 레이더 레벨 스위치 |

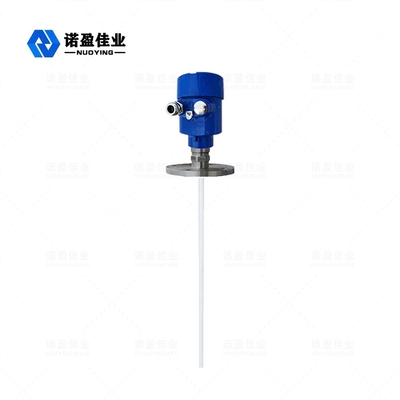

할인된 막대기 유형 액체 6GHz NYRD802 레이더 준위 전송기
원리로 일하는 6GHz NYRD802 레이더 준위 전송기
매우 저 에너지와 매우 짧은 마이크로파 펄스는 안테나 시스템을 통하여 전해지고 받아들입니다. 레이더 파는 광속에 이동합니다.실행 시간은 전자 부품을 통하여 레벨 신호로 변환될 수 있습니다. 특별한 시간 확장방법은 매우 짧은 시간에 안정적이고 정확한 측정을 보증할 수 있습니다.
가짜에코가 있을지라도 복잡한 근무 조건 하에, 소재 레벨의 반향은 정확하게 최근 마이크로 프로세서 기술과 소프트웨어 디버깅에 의해 분석될 수 있습니다.
입력 :
안테나는 반영된 극소 펄스를 받고, 그것을 전자 회로로 전송합니다. 마이크로프로세서는 신호를 처리하고, 재료 표면 위의 극소 펄스에 의해 발생된 반향을 확인합니다. 정확한 에코 신호 인식은 펄스 소프트웨어에 의해 완료되고 정확도가 밀리미터 수준을 이를 수 있습니다.
재료 표면으로부터의 거리 D 펄스 시간 여행 T에 비례합니다 :
D=C×T/2 (C가 광속입니다)
빈 탱크의 거리 E가 알려지기 때문에, 소재 레벨 L는 다음과 같습니다 :
L=E-D
출력 :
그것은 비어 있는 탱크 높이 E (= 영점), 가득 찬 탱크 높이 F (= 전체 눈금)과 약간의 응용 매개 변수를 입력함으로써 설정됩니다. 자동적으로 4-20mA 출력에 해당되면서, 응용 매개 변수는 측정 환경에 기구를 적응시킬 것입니다.
6GHz NYRD802 레이더 준위 전송기 설계 특성
1.지적 레이더 액면계는 진보적 전자 레인지 처리 기술과 유일한 반향 발견 반향 처리 기술을 채택합니다. 제품은 다양한 복잡한 근무 조건에 적용될 수 있습니다.
2.가짜에코 학습 기능은 정확하게 기구가 정확 측정 결과를 얻기 위해, 다수 잘못된 에코 조건 하에 사실인 반향을 확인할 수 있게 합니다.
3.검출 성분의 다양한 프로세스 접속 방식과 종류는 고객 요구 사항에 따라 맞춤화될 수 있습니다.
4.펄스 워킹 모드로, 제품은 신체와 환경으로 해를 입히는 것 없이 극단적으로 낮은 방사 전력을 가지고, 다양한 금속과 비금속 용기에 설치될 수 있습니다.
6GHz NYRD802 레이더 준위 전송기 기술적인 매개 변수
전형적인 애플리케이션 | 부식성 액체 |
안테나 소재 | (선택적인) PTFE |
측정 범위 | 20m |
전원 공급기 | 24VDC (이회선, 4개 라인) |
매체 온도 | -40~+150C |
프로세스 압력 | - 0.1~2.0MPa |
프로세스 접속 | 플랜지, 플랜지된 플랜지 (선택적) |
측정 정확도 | 0.05%-0.1%F.S |
보호 수준 | IP67 |
방폭 등급 | 엑스아 II CT6 |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
6GHz NYRD802 레이더 준위 전송기 어플리케이션 필드
1.발전소 : 저장소, 저장고 펌프, 스팀 국자, 재 저장, 오일 탱크, 기타 등등.
2.유전 : 원유 저장조, 정제유 저장 탱크, 3상 분리대, 침전조, 오수 탱크, 드릴링 무드 탱크, 기타 등등.
3.화학 제품 : 원유 증류탑, 원료 저장고, 중간 저장고, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크, 기타 등등.
4.야금학 : 원료 저장고, 보조 소재 저장고, 전해조 버퍼 탱크, 기타 등등.
5.수생 자원 : 운하, 저수지, 농경지 관개, 농업 용수 준위 감시, 돌발 홍수 경보, 도시적 홍수, 등.
6.식료품 : 주스 공장, 우유 공장, 로우슈거 저장 탱크, 토마토 페이스트 저장 탱크, 양조장 저장 탱크, 기타 등등.
7.약품 : 중국 제약 저장 탱크, 분리대, 발효 탱크, 기타 등등.
8.물 처리 : 저수지, 구정물 구덩이, 수처리 탱크, 침강 탱크, 물 공급망을 마신 깊은 우물, 등.
9.벽지를 바르느요 : 원료 저장고, 저장 타워, 건조 원통, 화학 재료 저장 사일로, 기타 등등.
10.다릅니다 : 보고, 탄광, 환경 보호, 조선과 다른 업계.
