제품 상세 정보:
|
전형적인 애플리케이션: | 강한 부식성 액체 | 안테나 소재: | (선택적인) PFA |
---|---|---|---|
측정 범위: | 30m | 매체 온도: | -40~+130C |
프로세스 압력: | - 0.1~1.0MPa | 프로세스 접속: | (선택적인) 플랜지 |
신호 출력: | 4...20mA/HART/RS485/Modbus... | 전기 인터페이스: | M20×1.5, 1/2 NPT |
하이 라이트: | 로드 타입 레이더 레벨 센서,26GHz 유동적 증압기,레이더 액체 유압 방식 센서 |

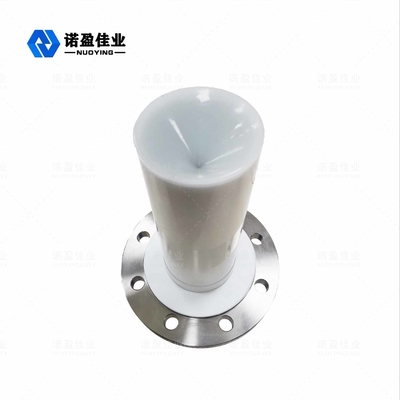

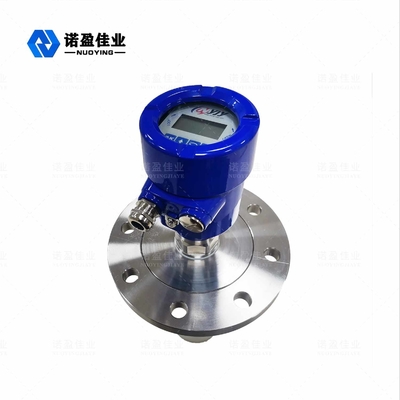

연료봉 유형 액체 26GHz NYRD86 레이더 준위 전송기
원리로 일하는 26GHz NYRD86 레이더 준위 전송기
레이더 객체 위치 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 분사합니다. 맥파가 측정된 매체의 표면을 접촉한 후, 그것은 뒤로 반영되고 다시 안테나 시스템에 의해 받아들입니다. 신호는 전자 회로 부품으로 전송되고 자동적으로 물체 레벨 신호로 변환됩니다 (펄스가 빨리 그렇게 이동하기 때문에, 그것이 목표에 도달하기 위해 전자파를 생각하고 수신기에게 회복한 시간이 거의 즉석입니다).
측정의 자료 : 플랜지의 나선형 바닥 표면 또는 밀봉면.
26GHz NYRD86 레이더 준위 전송기 설계 특성
1.안테나 크기는 설치하도록 작고 쉽습니다 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
2.거의 부식과 거품에 의해 영향을 받지 않습니다 ; 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
3.심한 먼지 환경은 고주파 액면계의 활동에 거의 영향을 미치지 않습니다.
4.더 짧은 파장, 경사진 단단한 표면을 위한 더 좋은 반영.
5.작은 빔 각과 집중된 에너지.
6.측정 블라인드 영역은 더 작고 좋은 결과가 작은 탱크 측정동안 이루어질 수 있습니다.
7.심지어 동요하는 상태 하에 더 좋은 성능을 위한 높은 신호대잡음비.
8.고주파, 단단하고 낮은 유전체 상수 매스컴을 측정하기 위한 최상의 선택.
26GHz NYRD86 레이더 준위 전송기 기술적인 매개 변수
전형적인 애플리케이션 | 강한 부식성 액체 |
안테나 소재 | (선택적인) PFA |
측정 범위 | 30m |
측정 정확도 | 0.05%-0.1%F.S |
전원 공급기 | 24VDC (이회선, 4개 라인) |
매체 온도 | -40~+130C |
프로세스 접속 | (선택적인) 플랜지 |
프로세스 압력 | - 0.1~1.0MPa |
보호 수준 | IP67 |
방폭 등급 | 엑스아 II CT6(optional) |
신호 출력 | 4...20mA/HART/RS485/Modbus... |
기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
26GHz NYRD86 레이더 준위 전송기 어플리케이션 필드
1.발전소 : 저장소, 저장고 펌프, 오일 탱크, 기타 등등.
2.유전 : 원유 저장조, 정제유 저장 탱크, 3상 분리대, 침전조, 오수 탱크, 기타 등등.
3.화학 제품 : 원유 증류탑, 원료 저장고, 중간 저장고, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크, 기타 등등.
4.야금학 : 원료 저장고, 보조 소재 저장고, 전해조 버퍼 탱크, 기타 등등.
5.수생 자원 : 운하, 저수지, 농경지 관개, 농업 용수 준위 감시, 돌발 홍수 경보, 도시적 홍수, 등.
6.식료품 : 주스 공장, 우유 공장, 로우슈거 저장 탱크, 토마토 페이스트 저장 탱크, 양조장 저장 탱크, 기타 등등.
7.약품 : 분리대, 발효 탱크, 기타 등등.
8.물 처리 : 저수지, 구정물 구덩이, 수처리 탱크, 침강 탱크, 물 공급망을 마신 깊은 우물, 등.
9.벽지를 바르느요 : 원료 저장고, 저장 타워, 화학 재료 저장 사일로, 기타 등등.
10.다릅니다 : 보고, 환경 보호, 조선과 다른 업계.
