제품 상세 정보:
|
| 전형적인 애플리케이션: | 배수, 저수지, 강, 호수, 여울, 기타 등등. | 안테나 소재: | 316L(optional) |
|---|---|---|---|
| 측정 범위: | (선택적인) 30m,80m | 전원 공급기: | 24VDC (이회선, 4개 라인) |
| 매체 온도: | -40~+80C | 프로세스 접속: | 브라켓, 플랜지 (선택적) |
| 프로세스 압력: | - 0.1~2.0MPa | 신호 출력: | RS485/Modbus... |
| 하이 라이트: | 실온 단단한 레이더 액면계,호른형 레이더 레벨 스위치,IP67 레이더 액면계 |
||

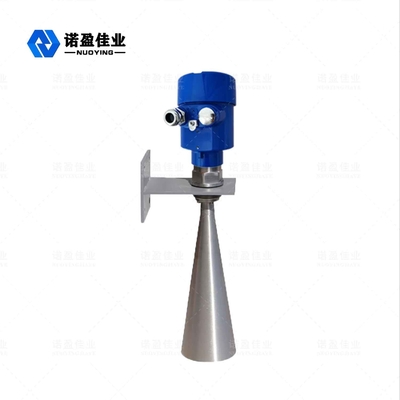

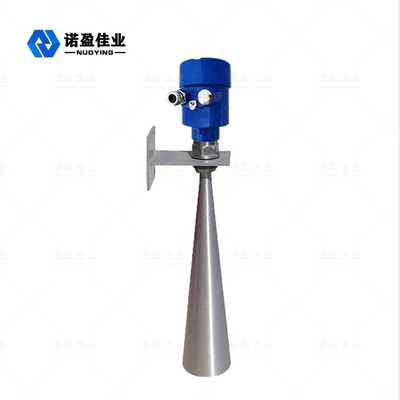

호른형 실온 단단한 26GHz NYRD-SL 레이더 준위 전송기
원리로 일하는 26GHz NYRD-SL 레이더 준위 전송기
레이더 액면계 NYRD80X 연속 센서는 80m의 최대 거리 측정과 26GHz 고주파 레이더 레벨 측정 기구입니다. 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 더 높은 비율 신호 분석과 처리를 수행할 수 있습니다, 기구를 만드는 것 반응 케틀, 단단한 빈과 약간의 복잡한 측정 조건에서 사용될 수 있습니다.
레이더 객체 위치 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 분사합니다. 맥파가 측정된 매체의 표면을 접촉한 후, 그것은 뒤로 반영되고 다시 안테나 시스템에 의해 받아들입니다. 신호는 전자 회로 부품으로 전송되고 자동적으로 물체 레벨 신호로 변환됩니다 (펄스가 빨리 그렇게 이동하기 때문에, 그것이 목표에 도달하기 위해 전자파를 생각하고 수신기에게 회복한 시간이 거의 즉석입니다).
측정의 자료 : 플랜지의 나선형 바닥 표면 또는 밀봉면.
26GHz NYRD-SL 레이더 준위 전송기 설계 특성
1.안테나 크기는 설치하도록 작고 쉽습니다 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
2.거의 부식과 거품에 의해 영향을 받지 않습니다 ; 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
3.심한 먼지 환경은 고주파 액면계의 활동에 거의 영향을 미치지 않습니다.
4.더 짧은 파장, 경사진 단단한 표면을 위한 더 좋은 반영.
5.작은 빔 각과 집중된 에너지.
6.측정 블라인드 영역은 더 작고 좋은 결과가 작은 탱크 측정동안 이루어질 수 있습니다.
7.심지어 동요하는 상태 하에 더 좋은 성능을 위한 높은 신호대잡음비.
8.고주파, 단단하고 낮은 유전체 상수 매스컴을 측정하기 위한 최상의 선택.
26GHz NYRD-SL 레이더 준위 전송기 기술적인 매개 변수
| 전형적인 애플리케이션 | 배수, 저수지, 강, 호수, 여울, 기타 등등. |
| 안테나 소재 | 316L(optional) |
| 측정 범위 | (선택적인) 30m,80m |
| 측정 정확도 | 0.05%-0.1%F.S |
| 전원 공급기 | 24VDC (이회선, 4개 라인) |
| 매체 온도 | -40~+80C |
| 프로세스 접속 | 브라켓, 플랜지 (선택적) |
| 프로세스 압력 | - 0.1~2.0MPa |
| 보호 수준 | IP67 |
| 방폭 등급 | 엑스아 II CT6(optional) |
| 신호 출력 | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD-SL 레이더 준위 전송기 어플리케이션 필드

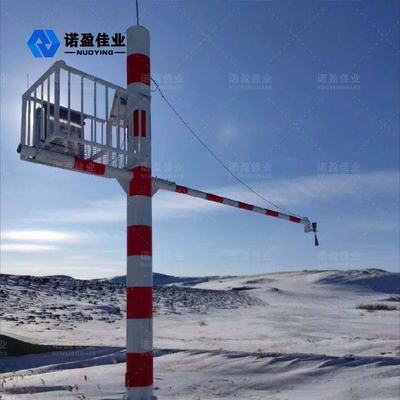

1.수생 자원 : 운하, 저수지, 농경지 관개, 농업 용수 준위 감시, 돌발 홍수 경보, 도시적 홍수, 등.
2.물 처리 : 저수지, 구정물 구덩이, 수처리 탱크, 침강 탱크, 물 공급망을 마신 깊은 우물, 등.
3.다릅니다 : 환경 보호, 조선과 다른 업계.
