| 브랜드 이름: | nuoyingjiaye |
| Model Number: | NYRD-806 시리즈 |
| MOQ: | 1 |
| 가격: | $130 to $9000 |
| 지불 조건: | 전신환 |
| 공급 능력: | 500 pcs/ 프리 달 |

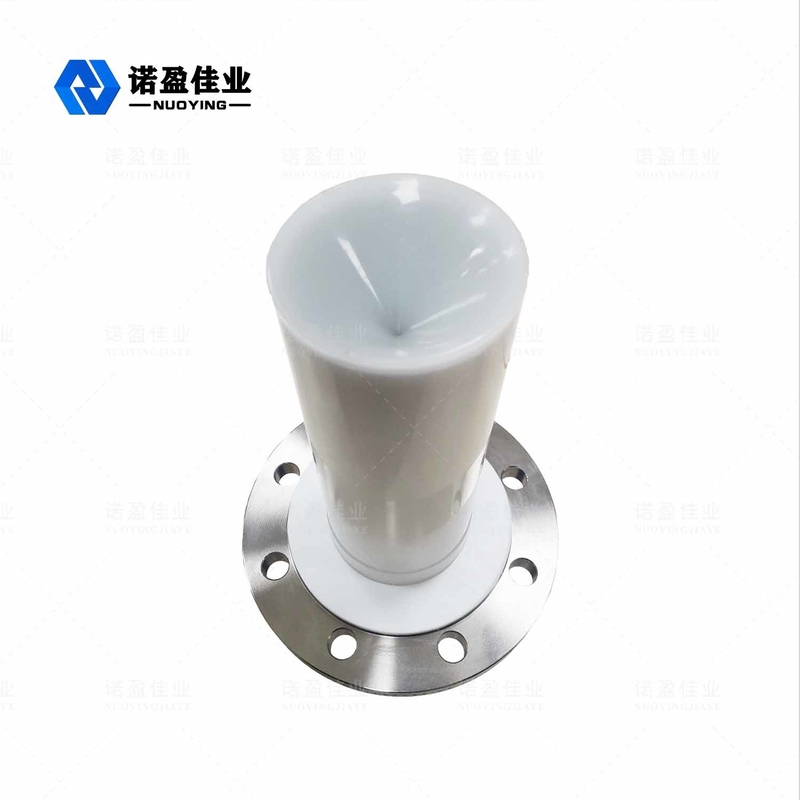

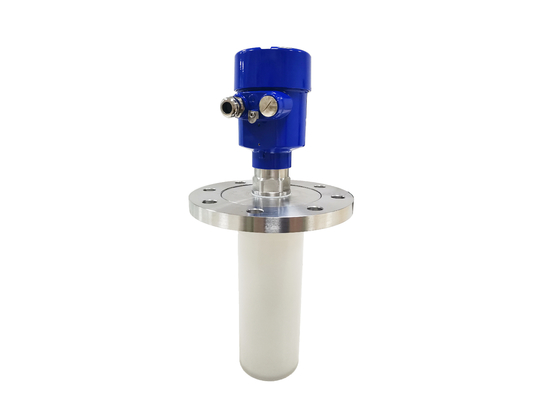

레이더 액면계 NYRD80X 연속 센서는 80 미터의 최대 측정 거리와 26GHz 고주파 레이더 레벨 측정 기구입니다. 기구가 반응 금과 단단한 저장고와 같은 약간의 복잡한 측정 조건을 위해 사용될 수 있도록, 안테나는 더욱 최적화되고 새로운 빠른 마이크로프로세서가 고속 신호 분석과 처리를 수행할 수 있습니다.
레이더 준위 전송기의 원리로 일하기
레이더 수준 안테나는 좁은 마이크로파 펄스를 분사하며, 그것이 안테나를 통해 아래쪽으로 전송됩니다. 맥파가 측정된 매체의 표면을 접촉한 후, 그것이 뒤로 반영되고 다시 안테나 시스템에 의해 받아들이고 펄스 전파 속도가 극단적으로 빠르 (기 때문에 신호가 전자 회로 부품으로 전송되고 자동적으로 레벨 신호로 변환된다고, 전자파는 목표에 도달하고, 수신기에게 뒤로 반영됩니다. 왔다 갔다하는데 걸리는 시간은 거의 즉석입니다)
측정의 자료 : 스레드 또는 플랜지의 안쪽의 밀봉면.
기록 : 레이더 객체 수준 타이밍을 사용할 때, 가장 높은 소재 레벨이 측정 (Ｄ 나타난 지역)의 블라인드 영역에 들어갈 수 없다는 것을 확인하세요.
레이더 준위 전송기의 설계 특성
◎Antenna 크기는 설치하도록 작고 쉽지 않습니다, 비접촉 레이더, 어떤 웨어, 어떤 오염.
부식과 거품에 영향받지 않은 ◎Almost. 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
◎Serious 먼지 환경은 고주파 액면계의 업무에 대하여 거의 효과가 없습니다.
단단한 표면을 경사지게 한 ◎Shorter 사고 방식, 대한 더 좋은 반영.
◎Beam 각은 작은, 에너지 농도이고 동시에 반향 능력을 향상되고 간섭을 회피하도록 도움이 됩니다.
◎The 측정 블라인드 영역은 더 작고 좋은 결과가 작은 탱크 측정동안 이루어질 수 있습니다.
심지어 변동의 경우에, ◎High 신호대잡음비는 더 좋은 성능을 달성할 수 있습니다.
◎High 주파수, 단단하고 낮아서 측정하기 위한 최상의 선택이 유전체 상수 매체입니까.
NYRD86 레이더 준위 전송기의 기술적인 매개 변수
| 전형적인 애플리케이션 | 모든 약간 유동적인 것 (강한 부식, 저유전 상수 값, 휘저음, 증기, 결정화, 농축, 슬러리, 고온과 고압, 기타 등등) |
| 모든 종류의 재 (강한 재, 재, 시멘트 분말, 석회 분말, 비산재, 결정화, 기타 등등) | |
| 단단하 (곡물, 작돌들, 철광석, 석탄, 기타 등등.) 모든 종류 | |
| 제품 모델 | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| 안테나 형상 | 직사각형 형태, 물 형태, 판형, 호른형, 버핑 표면, 투시 렌즈 |
| 안테나 소재 | PTFE, 304/316, PP, PFA |
| 측정 범위 | 10m, 20m, 30m, 35m, 40m, 80m |
| 측정 정확도 | 0.05%~0.1% F.S |
| 전원 공급기 | 24VDC (2선 와이어, 4선), 220VAC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 프로세스 온도 |
- 40 ~ + 130 Ｃ, -40 ~ + 150 Ｃ, -40 ~ + 260 C,- 40 ~ + 1200 Ｃ |
| 프로세스 압력 | - 0.1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| 프로세스 접속 | 스레드, 브라켓, 플랜지, 위생적 클램프 (선택적) |
| 전기 인터페이스 | M20×1.5, 12 "NPT |
| 보호 그레이드 | (선택적인) IP65, IP67, IP 68 |
| 방폭 등급 | ExiaIICT6 Ga, ExdIICT6Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
