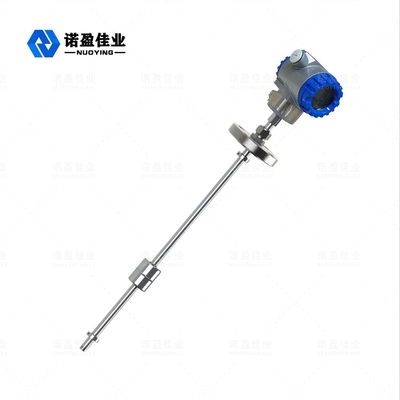

NYFZ SS304 마그네틱 플로트 유형 레벨 송신기 50-5000mm 720mW

NYFZ 마그네틱 플로트 레벨 미터 레벨 트랜스미터 액체 레벨 측정

마그네틱 플로트 레벨 미터

마그네틱 플로트수준 미터운영 중 원칙

자기 액체 레벨 미터는 액체 레벨과 함께 환형 자기 플로트를 사용하여 트랜스미터가 측정 막대의 마른 스프링 튜브를 빨아들이고 액체 레벨을 해당 전기 저항 출력 히드록실아민 신호로 변환한 다음 설치합니다. 정션 박스의 통합 전송 회로 모듈.저항 신호는 2선식 4^2OmA 표준 신호 출력으로 변환되며 자기 부상 수위계는 현장 LED 디지털 디스플레이를 제공하여 액체 수위를 측정합니다.NYFZ-X 시리즈 제품은 표준, 방식 및 방폭입니다.

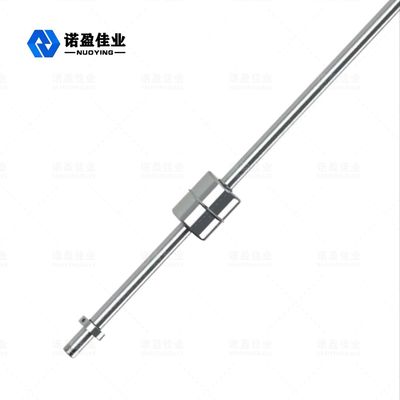

부력 및 자기 결합의 원리에 따라 자기 부상 액면계에는 건식 스프링 튜브 그룹과 감지 튜브에 정밀 저항기가 장착되어 있습니다.마그네틱 플로트는 액면의 변화에 ​​따라 검출관을 따라 상하로 움직일 때 액면에 있는 건식 스프링관을 교대로 연결하여 시험관의 출력 저항을 변화시킨다.정션박스의 변환회로 모듈은 저항값을 4~20mA 전류출력으로 변환한다.

자기뜨다 수준미터기술적인 모수

※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!

마그네틱 플로트 수준 미터디자인 특징

• 간단한 구조, 견고하고 신뢰할 수 있는 안정적인 작동.
• 액체 레벨을 나타내는 빨간색 표시, 직관적이고 눈길을 끌며 읽기 쉽습니다.
• 다양한 설치 형태, 다양한 연결 형태를 선택할 수 있습니다.
• 측정 범위가 넓고 측정의 전체 과정에 사각 지대가 없습니다.
• 다양한 액체 및 고온, 고압, 부식성 및 가연성 및 폭발성 매체의 액체 레벨을 지속적으로 측정합니다.
• 모니터는 측정된 매체와 완전히 분리되어 있어 안전하고 신뢰할 수 있습니다.
• 특별한 압력과 온도를 위한 전문적인 디자인

마그네틱 플로트수준미터 설치 요구 사항

• 설치하기 전에 플로트 제한 링이 사용 중 플로트가 미끄러지는 것을 방지하기 위해 렌치로 느슨하게 하는 등 감지 파이프 아래에 느슨한지 확인하십시오.
• 마그네틱 플로트가 시험관 위아래로 자유롭게 움직일 수 있도록 수직으로 설치해야 합니다.
• 감지 튜브 주변의 자기 전도성을 피하십시오. 그렇지 않으면 액면계의 정상적인 작동에 직접적인 영향을 미칩니다.
• 손쉬운 스케일링 매체를 위해 기기는 부유물을 막고 측정에 영향을 미치지 않도록 정기적으로 청소해야 합니다.
• 구체적인 설치 방법은 다음과 같습니다.
• 방법 1: 플랜지 덮개에 설치 구멍을 가공하고 그림 1과 같이 자기 부상 액면계에 직접 회전합니다.
• 방법 2: 센서 지지대 및 잠금 너트가 있는 고정 자기 부상 레벨 미터.이 방법은 그림 2와 같이 개방형 탱크의 액면 측정에 적합합니다.
• 방법 3: 그림 3과 같이 탱크 덮개에 G2 나사 구멍을 가공하여 플로트 볼에 넣는 것이 편리합니다.
• 방법 4: 그림 4와 같이 이동식 연결 헤드를 사용하여 액면의 높이에 따라 측정 막대의 길이를 조정할 수 있습니다.

마그네틱 플로트수준미터 적용 분야

자기 부상 레벨 미터는 화학 물질, 석유 및 기타 산업 장비의 용기에 액체 레벨 표시에 적합합니다.현재 그것은 석유, 화학, 야금, 전력, 식품, 제약, 제지 및 기타 액체 레벨 측정 및 제어 산업에서 널리 사용되었습니다.
