제품 상세 정보:
|
| 측정 범위: | 30m | 주파수: | 100MHZ-1.8GHZ |
|---|---|---|---|
| 재료: | (선택적인) 304,316L | 프로세스 접속: | 나사산, 플랜지 (선택적), |
| 보호 그레이드: | 디스플레이 계기 IP67, IP67 | 샘플링: | 55 샘플 / Ｓ를 반향시키세요 |
| 통신 인터페이스: | 하트 통신 프로토콜 | 프로세스 압력: | -0.1-4MPa |

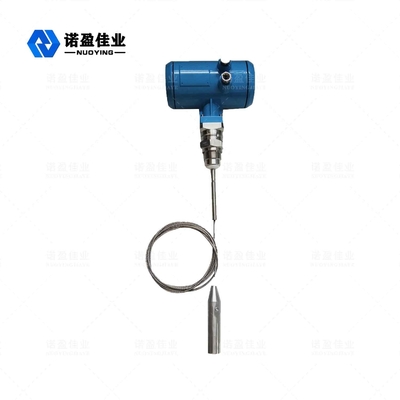

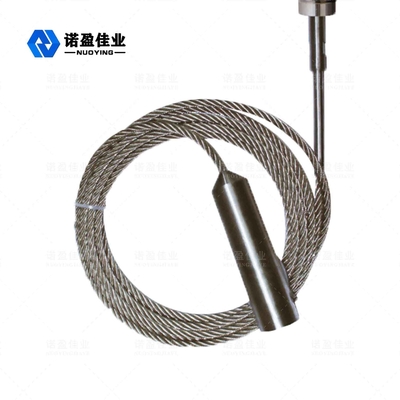

NYRD701 1.8GHz 피유도파 레이더 액면계
유도된 웨이브 레이더 액면계는 시간 영역 레이더 (TDR)의 원리를 기반으로 한 액면계입니다. 레이더 레벨 게이지의 전자 펄스는 광속에 강철 케이블 또는 탐침을 따라 퍼집니다. 액면계의 펄스의 부분은 똑같은 경로를 따라 반향을 형성하고 펄스송신기로 돌아가기 위해 반영됩니다. 송신기와 측정된 매체의 표면 사이의 거리는 저 기간 동안 펄스의 전달 속도에 비례하고 액체 수준 높이가 산정됩니다.
레이더 액면계 기술적인 매개 변수
| 매개 변수 |
주파수 : 100MHZ-1.8GHZ 측정 범위 :-케이블 :0-30m ; 동축인 로드 :0-6m 반복성 : ± 3 밀리미터 결의안 : 1 밀리미터 샘플링 : 55 샘플 / Ｓ를 반향시키세요 응답 속도 : 0.2S (실제 사용량에 따라서) 출력 전류 신호 :4-20mA 정확도 : <0> |
| 통신 인터페이스 | 하트 통신 프로토콜 |
| 프로세스 접속 |
G1-1/2 플랜지 DN50, DN80, DN100, DN150 |
| 프로세스 압력 | -1 ~ 40 바 |
| 힘 |
전원 : 24VDC (± 10%), 리플 전압 : 1Vpp 소비 전력 : 최대 22.5mA |
| 환경적인 조건 | 온도 -40 Ｃ ~ +80 Ｃ |
| 주택 보호 그레이드 | IP67 |
| 폭발 수준 | EXiaIICT6 |
| 계측기 전원 공급기와 신호 출력 전선 연결 |
2심형 쉴드된 케이블을 공유하기 케이블 엔트리 : 2 M20 × 1.5 (5일부터 9일까지 밀리미터의 더 케이블 지름) |
※ 기록 : 상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다!
레이더 액면계 작동원리
피유도파 레이더는 시간 여행의 원리를 기반으로 하는 그런 종류의 측정기입니다. 레이더 파는 광속에 이동하고 그것의 실행 시간이 전자 부품에 의해 레벨 신호로 변환될 수 있습니다. 탐침은 더 케이블을 따라 퍼지는 고주파 펄스를 분사하고 펄스가 그들이 재료 표면과 마주칠 때 뒤로 반영되고 미터 안에서 수신기에 의해 받아들입니다. 거리 신호는 그리고 나서 레벨 신호로 변환됩니다.
측정 거리 레이더 액면계
다음 표는 측정된 매체와 거리 측정의 다른 카테고리 사이의 관계를 목록화합니다.
| 매체 지수 | DK(ε) | 고체 입자 | 액체 | 측정 범위 |
| 1 | 1.4...1.6 | 가스, 예를 들어 N2CO2를 -압축합니다 | 3m (단지 동축 로드 조사에 레퍼스) | |
| 2 | 1.6...1.9 |
-플라스틱 벨트 입자 특수 시멘트, 돌을 -라임 -설탕 |
-액화된 석유 가스, 예를 들면 프로판 -용매 -프레온 12 / 프레온 -승리 오일 |
25m |
| 3 | 1.9...2.5 | -보통 시멘트, 석고 | -광물을 함유하는 석유, 연료 | 30m |
| 4 | 2.5...4 |
-시리얼, 씨를 뿌리십시요 -스톤 -모래 |
-벤젠, 스티렌, 톨루엔 -푸란 -나프탈렌 |
30m |
| 5 | 4...7 |
금, 돌을 -습식 -솔트 |
- 클로로벤젠, 클로로포름 - 섬유소 스프레이 - 이소시아누레이트 염산, 아민 |
30m |
| 6 | >7 |
- 금속 분말 - 카본 블랙 - 석탄 |
- 수성 액 - 술 - 액체성 암모니아 |
30m |
