제품 상세 정보:
|
| 전형적인 애플리케이션: | 액체, 파우더, 고체 입자, 부식성 매체 | 안테나 소재: | (선택적인) 가요성 cable/304/PTFE |
|---|---|---|---|
| 프로세스 접속: | 나사산, 플랜지 (선택적), | 작동 온도: | -40~130C |
| 신호 출력: | 4-20mA, 4-20mA / 하트 (2선 와이어 / 4선) | 주파수 범위: | 1.8GHz |
| 정확도: | ±1mm | 전원 공급기: | 24VDC 또는 220VAC |

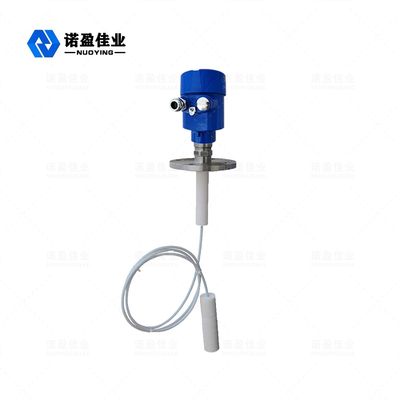

NYRD701 PTFE1.8GHz 유도파 레이더 수준 미터
유도파 레이더 레벨 미터는 시간 영역 반사(TDR) 원리에 기반한 레벨 미터입니다.레이더 레벨 게이지의 전자기 펄스는 강철 케이블이나 프로브를 따라 빛의 속도로 전파됩니다.레벨 미터의 펄스 일부가 반사되어 에코를 형성하고 동일한 경로를 따라 펄스 송신기로 돌아갑니다.송신기와 측정된 매체의 표면 사이의 거리는 해당 기간 동안 펄스의 전파 시간에 비례하고 액면 높이가 계산됩니다.
레이더 수준 미터기술적인 모수
| 일반적인 응용 | 액체, 분말, 고체 입자, 부식성 매체 |
| 안테나 재료 | 플렉시블 케이블/304/PTFE(옵션) |
| 측정 범위 | 30m |
| 정확성 | ±1mm |
| 전원 공급 장치 | 24VDC(2선식, 4선식) |
| 중간 온도 | -40~+130℃, -40~+250℃ |
| 압력 | e -0.1~4.0MPa |
| 프로세스 연결 | 스레드, 플랜지(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아ⅡCT6(옵션) |
| 신호 출력 | 4...20mA/HART/RS485/모드버스... |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!

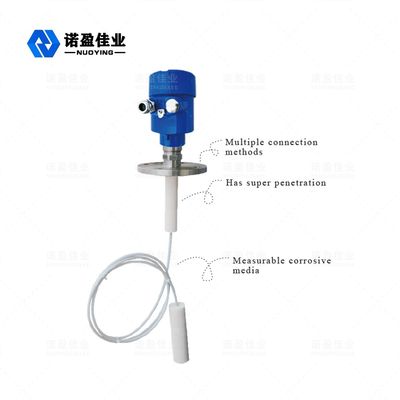

PTFE 재질을 사용한 유도파 레이더 레벨 미터 안테나, 일반적으로 "플라스틱 킹"으로 알려진 PTFE(PTFE 또는 PTFE)는 고분자 화합물의 중합에 의해 테트라플루오로에틸렌으로 구성되어 있으며 화학적 안정성, 높은 내식성, 밀봉, 윤활성이 우수합니다. 끈적 거리지 않고 전기 절연성 및 우수한 노화 방지 내구성이 있으며 PTFE에는 다음과 같은 기능이 있습니다.
레이더 수준 미터운영 중 원칙
유도파 레이더에서 방출된 고주파 마이크로파 펄스는 검출 부품(강선 또는 강철봉)을 따라 전파되고, 측정 매체와 만나면 유전율의 급격한 변화로 인해 반사를 일으켜 일부 펄스 에너지가 다시 반사됩니다.전송된 펄스와 반사된 펄스 사이의 시간 간격은 측정된 매질의 거리에 비례합니다.
