제품 상세 정보:
|
| 설치 모드: | DN40-DN300 (관 플랜지 타입) | 대기 온도: | -25~55C |
|---|---|---|---|
| 저장 온도: | -40~60C | 흐름 방향: | 앞쪽이고 반대입니다 |
| 정격 압력: | 1.0M Pa (특별한 압력이 맞춤화될 수 있습니다) | 보호 그레이드: | IP68 |
| 하이 라이트: | IP68 전자기 수량계,전자기 수량계 DN300,DN40 전자기 유량 변환기 |
||

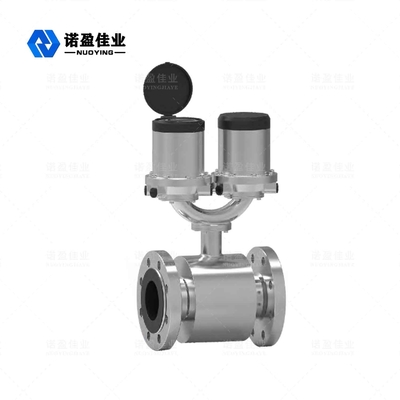

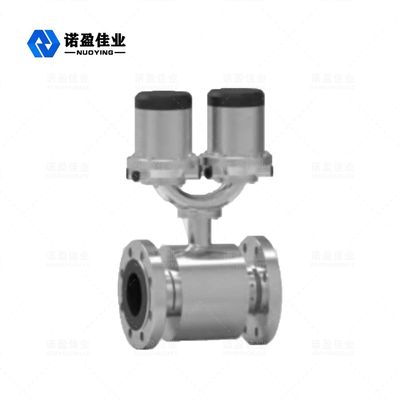

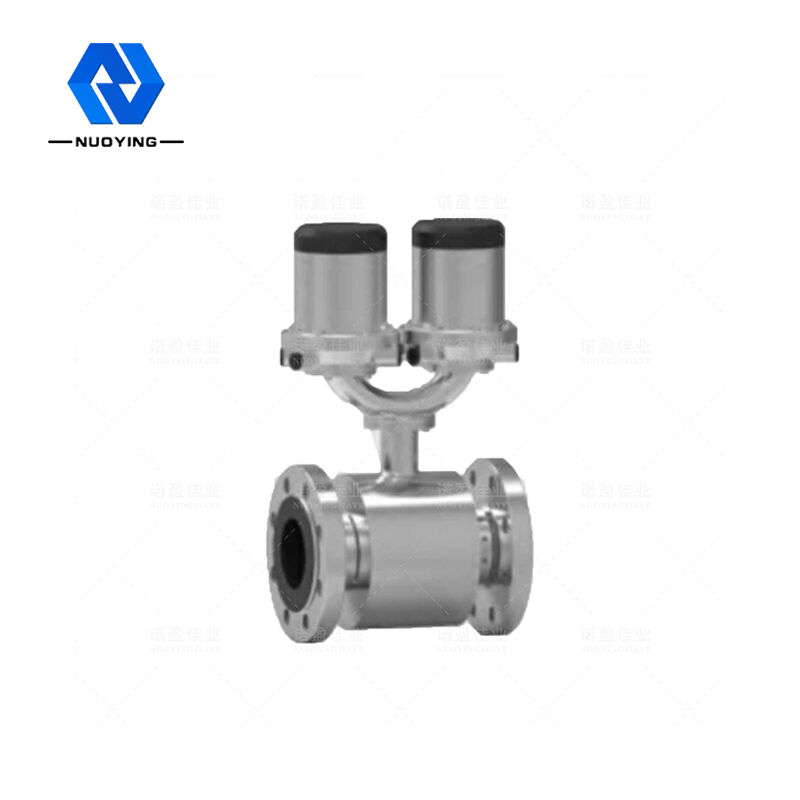

NYLD-S 전자식 수량계
뉴욕LD-S 전자식 수량계는 정확도와 성능을 저하시키지 않으면서 어디에나 설치할 수 있는 배터리 구동식 전자식 유도 수량계입니다.주 전원 공급 장치가 필요하지 않습니다. 취수, 파이프 네트워크 분배, 계량 요금 및 관개와 같은 개별 물 응용 분야를 위해 특별히 설계되었습니다.그것은 지능적인 정보와 높은 측정 성능을 가지고 있어 설치가 쉽고 사용자 투자를 절약합니다.
NYLD-S 전자식 수량계 전문인 매개변수
| 적용규격 |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208(주택 보호 등급)(IP)(코드) |
|
정격 압력 온도 등급 설치 모드 전극 형태 |
1.0M Pa (특수 압력은 주문을 받아서 만들어질 수 있습니다) -20-80℃ DN40-DN300(파이프 플랜지형) 표준 고정 |
| 구조 재료 |
전극: 316L 안감: 천연 고무 NR 플랜지: 탄소강, 스테인리스강 본체: 탄소강, 스테인리스강 |
|
전원 공급 장치 |
3.6V 3.6V+24V 이중 전원 공급 장치(9VDC-32VDC) 3.6V+220V 이중 전원 공급 장치 85VAC- 265VAC) (분리형만 해당) 3.6V + 태양광 에너지(분리형만 해당) |
|
주위 온도 보관 온도 출력 신호 |
(-25~55)℃ (-40~60)℃ 펄스(교정용) |
| 경보 | 역류, 리튬 배터리의 배터리 부족, 순시 흐름, 압력, 상한 및 하한, 빈 파이프, 여자 경보 |
|
보호 등급 흘러가는 방향 |
IP68 정방향 및 역방향 |
| 의사 소통 | RS-485(ModBus 프로토콜) |
NYLD-S 전자식 수량계 디자인 특징
◎ 계량기는 설치가 용이합니다. 계량기는 지하에 묻히거나 우물에 설치할 수 있습니다.IP68(NEMA6P) 설계는 배관 내 미터의 설치 위치에 영향을 받지 않으며 필터가 필요하지 않습니다.
◎ 낮은 압력 손실: 직선형 측정 파이프는 최고 유량에서도 최소 압력 손실을 보장하여 전체 네트워크 시스템의 압력을 감소시키고 펌프가 과압되어 파이프가 파열되는 것을 방지하는 데 도움이 됩니다. 그리고 누출.
◎ 유지보수 제로: 움직이는 부품이 없는 디자인을 사용하고 배터리 수명은 5년에 달할 수 있습니다.
◎ 양방향 측정: 양방향 유량 측정에는 1미터만 사용합니다.
◎ 지능형 유형 미터: 누출 측정, 데이터 기록 기능 및 오류 자체 테스트에 하나의 미터만 사용합니다.
NYLD-S 전자식 수량계 분류
NYLD-S 전자식 수량계 치수 그림
| DN(mm) | 흠) | L(mm) | D(mm) | K(mm) | n-d(mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
