제품 상세 정보:
|
| 공칭 직경: | 15~800mm | 유량 범위: | 0.5-10m/s |
|---|---|---|---|
| 정확도: | ±0.5%R, ±1%R (아래 DN200) | 신호 출력: | 4-20mA |
| 주변습도: | 5%~95% | 보호 그레이드: | IP65, 그것은 IP68까지 맞춤화될 수 있습니다 |
| 하이 라이트: | 2.5Mpa Mag 물 유량계,Mag 물 유량계 공칭 직경,1.6MPa 전자 기계식 유량계 |
||

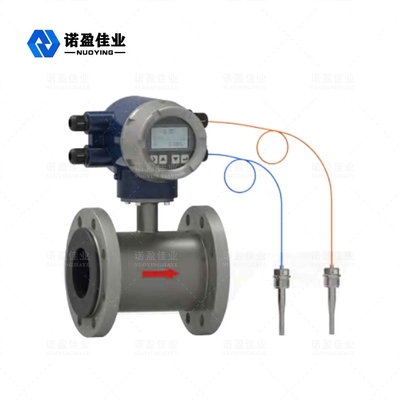

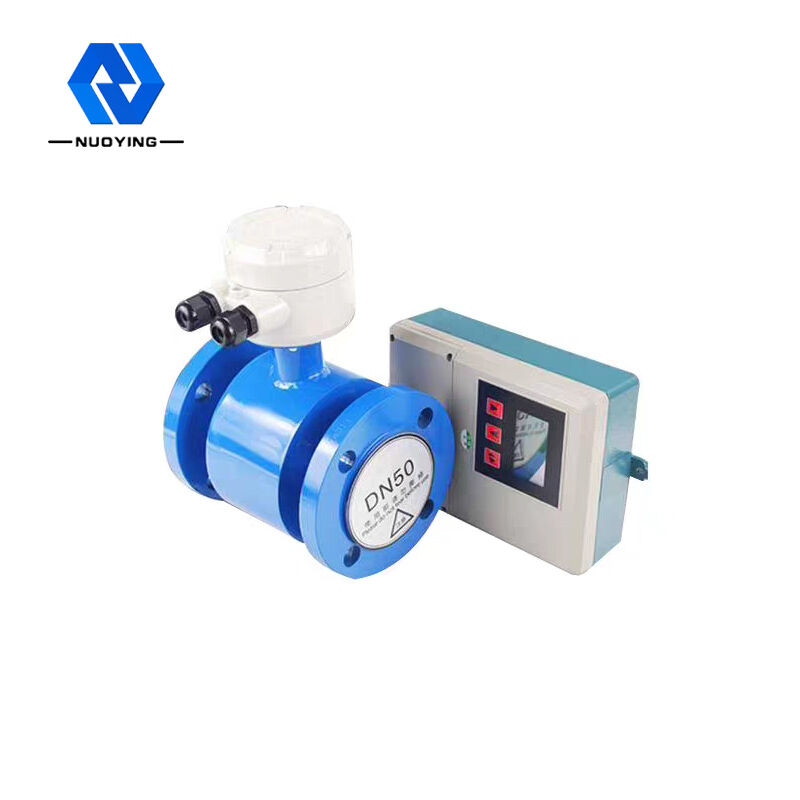

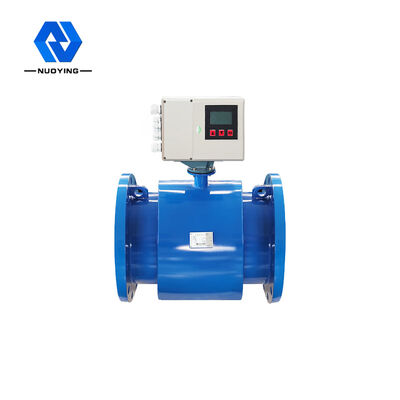

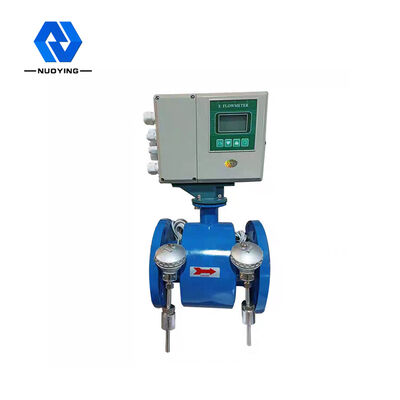

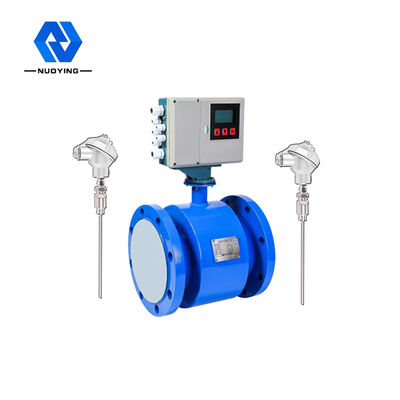

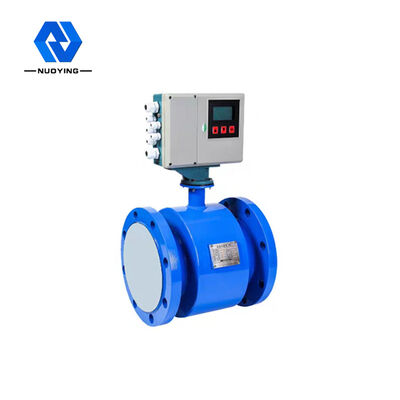

NYLL-CH 전자기 열 측정기아르 자형
뉴욕LL-CH 전자기 열 미터는 흐름과 냉기 및 열을 직접 측정할 수 있는 지능형 건물 분산 에너지 및 열교환 스테이션의 특수 적용을 위해 설계되었습니다.추가 유량 적산기와 Pt1000이 필요하지 않습니다.저렴한 비용으로 설치가 쉽습니다.전자식 유량 센서는 열전달 유체의 유량을 감지하는 전자식 열량계로 사용되며 고정밀, 넓은 적용 범위 및 편리하고 간단한 온라인 교정의 특징을 가지고 있습니다.
NYLL-CH 전자기 열 측정기아르 자형기술적인 매개변수
|
기준 공칭 직경 유량 범위 정확성 중간 전도도 |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5~10m/s ±0.5%R, ±1%R(DN200 미만) 이론 값 ≥5uS/cm, 실제 사용 값 ≥30uS/cm. |
|||
| 공칭 압력 | 표준 1.0MPa | 옵션1.6MPa | 옵션 2.5MPa | 옵션 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| 주위 온도 |
감지기 일체형 |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
최고 매체 온도 |
일체형 | +80℃ | ||
|
분리형 |
네오프렌 안감(CR) | +80℃ | ||
| 실리콘 고무(FVMQ) | -20-+250℃ | |||
|
테프론(PFA) PTFE 라이닝(F4) 폴리플루오로에틸렌 프로필렌 라이닝(F46) |
+80℃或+120℃ | |||
|
출력신호 케이블 접속구경 전원전압 소비전력 통신 모드 신호전극 및 접지전극재료 전극형태 전극수 연결플랜지 연결플랜지 |
4 -20mA;펄스/주파수 2kHz(기본값), SKHz(최대): M20*1.5(표준 나일론 방수 조인트, 방폭 금속 조인트 옵션) 110/220VAC(100-240VAC), 50Hz/60Hz, 24VDC ±10% ≤20W RS-485, 표준 MODBUS 지원 - RTU 프로토콜, HART 프로토콜, GPRS 스테인리스 스틸 316L, Hastelloy C, Hastelloy B, 티타늄, 탄탈륨, 백금 내부 삽입형, 외부 삽입형 전극을 사용자 정의해야 함 표준 3-4 전극(측정 전극 2개, 접지 전극 十a), 구경으로 구성 국가 표준 GB9119에 따라 (사용자 요구 사항에 따라 사용자 정의 가능) 국가 표준 GB9119에 따라 (사용자 요구 사항에 따라 사용자 정의 가능) |
|||
| 접지 링 재료 | 스테인리스강, 몰리브덴 함유 스테인리스강 | |||
| DN15-DN450 | 스테인리스강 lCr18Ni9Ti(일반 오스테나이트계 스테인리스강 SUS321) | |||
| 하우징 자재 | 표준 탄소강, 스테인레스 스틸은 사용자 정의해야 함 | |||
| 보호 등급 | 분리형 IP68, IP65 | |||
| 통합형 IP65 | ||||
NYLL-CH 전자기 열 측정기아르 자형성능 매개변수
| 전원 공급 장치 | 220VAC/24VDC 온도 센서 Pt1000 |
| 통신 모드 | RS-485 온도 측정 정확도 ±Q1°C |
| C통신 프로토콜 | Modbus- RTUBACnet 중간 온도 2-180°C |
| 최대 통신 거리 | 400m 온도차 범위 2K-80K |
| 정확도 등급 | 2등급 데이터 저장 18개월 동안의 과거 데이터 |
| 설치 위치 | 입구 파이프, 리턴 파이프는 옵션입니다 주변 온도 -10°C-60°C |
NYLL-CH 전자기 열 측정기아르 자형 작동 원리
열원에서 공급되는 온수(냉수)는 더 높은(낮은) 온도에서 열교환 시스템(라디에이터, 이들을 구성하는 열교환기 복합 시스템)으로 유입되고 더 낮은(높은) 온도로 유출됩니다. 이 과정에서 열이 열 교환을 통해 사용자에게 방출되거나 흡수됩니다(참고: 이 과정에는 난방 시스템과 냉각 시스템의 에너지 교환 과정이 포함됩니다).
물이 열교환 시스템을 통해 흐를 때 시스템에서 방출되거나 흡수되는 열의 양은 유량 센서에 의한 유속 gτi1ven과 pτ0에어링된 온도 센서에 의해 주어진 역wt0ater의 온도에 따라 계산되어 표시됩니다. 그리고 물이 흐르는 시간.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: 시스템에 의해 방출되거나 흡수되는 열의 양, Jor kWh;Qm: 열 미터를 통해 흐르는 물의 질량, kg/h;
Qv;열량계를 통해 흐르는 물의 체적 유량, m3/h;P:열 미터를 통해 흐르는 물의 밀도, kg / ms;
△h: 열교환 시스템의 입구 및 출구 온도에서 물의 엔탈피 차이, J/kg;
T: 시간, h;
NYLL-CH 전자기 열 측정기아르 자형 디자인 특징
◎냉열 측정: 변환기는 냉열을 직접 측정하는 기능이 있으며 2개의 표준 Pt1000이 장착되어 있습니다.설치를 용이하게 하고 구매 및 설치 비용을 줄이기 위해 냉온 및 열 흐름 적산기를 장착할 필요가 없습니다.
높은 신뢰성: 국가 표준 GB/T17616, GB/2423, GB/T16499보다 높은 EMC, 안전, 고온 및 저온과 같은 엄격한 테스트 후.
◎빠른 응답: 32BitMCU, 24BitADC 및 최적화된 필터링 알고리즘, 빠른 응답, 정확하고 안정적인 측정 데이터를 사용하여 장비가 일치할 때 측정 및 제어에 적합합니다.
◎접지전극 : NONCON의 특허기술로 측정구간에서 측정밸런스를 형성하고 접지불량으로 인한 측정오차를 제거하여 장기간의 측정정확도를 보장합니다.재료 및 설치 비용을 줄이기 위해 접지 링을 장착할 필요가 없습니다.
◎별도의 IP68 기술: 특별히 상세한 IP68 설계 기술을 사용하고 특수 수입 IP68 밀봉제, 특수 IP68 케이블 및 다중 IP68 밀봉 설계를 사용하여 별도의 IP68 센서의 응축을 방지합니다.
◎높은 신호 대 잡음비: 센서는 높은 신호 대 잡음비 기술을 사용합니다.변환기는 저소음 및 고정밀 부품과 설계 기술을 사용하여 최소 유량 측정을 용이하게 합니다.
◎저전력 설계;최적화된 여기 회로 설계로 기존 전자식 유량계에 비해 소비 전력이 3배 이상 절감되며 많은 응용 분야에서 에너지 절약을 달성할 수 있습니다.
◎중국어 디스플레이: 쉬운 이해 및 작동을 위해 중국어 디스플레이 LCD 화면 사용
◎최적화된 전원 공급 장치 기술: 최적화된 전원 공급 장치 설계, 성숙하고 안정적인 기술, 높은 변환 효율 및 안정적인 장기 사용을 사용합니다.
◎빠른 배선: 빠르고 편리하며 신뢰할 수 있는 국제 최고의 브랜드 단자대를 사용하여 안정적이고 신뢰할 수 있는 장기 측정을 보장합니다.
◎출력 신호: 표준 RS-485, (4-20) mA, 주파수/펄스, 빠른 출력 응답을 갖추고 있으며, 포트에는 낙뢰 보호와 같은 보호 조치가 제공됩니다.
