제품 상세 정보:
|
공칭 직경: | DN6mmDN3000mm | 흐름 방향: | 정부 |
---|---|---|---|
정확도 급: | 파이프 형태 : 0.5 1.0 학년을 등급화하세요 ; 플러그 접속식 제품 : 1.5 등급, 2.0 학년 | 통신 출력: | Rs485 소통 모드 버스 프로토콜, 하트 통신 인터페이스 |
신호 출력: | 4-20mA, | 작동 온도: | -20~90C -30~180C |
주변습도: | 5%~95% | 보호 그레이드: | IP65, 그것은 IP67까지 맞춤화될 수 있습니다 |
하이 라이트: | 관형 전자기 유량계,전자기 유량계 높은 신뢰성,RS485 자기 유량계 폐수 |

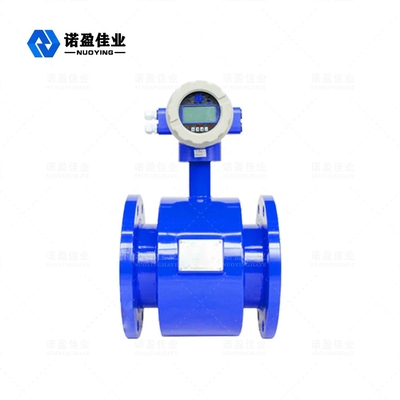

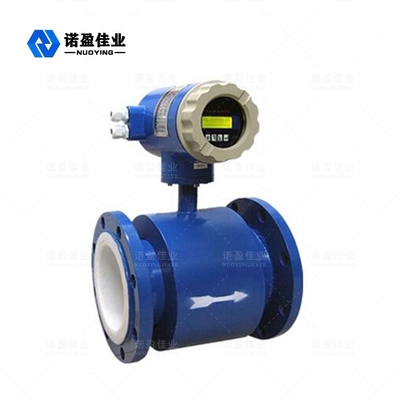

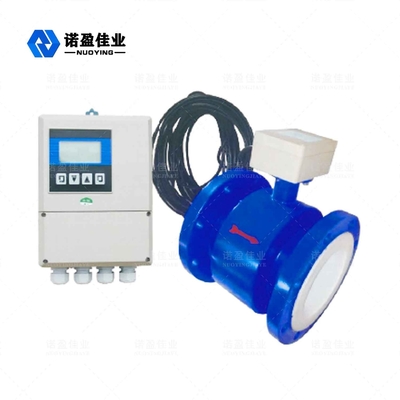

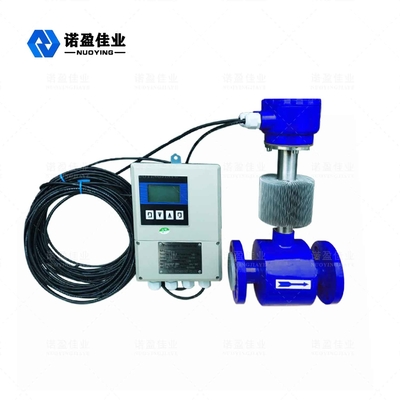

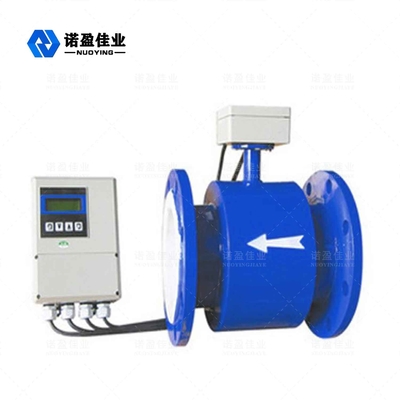

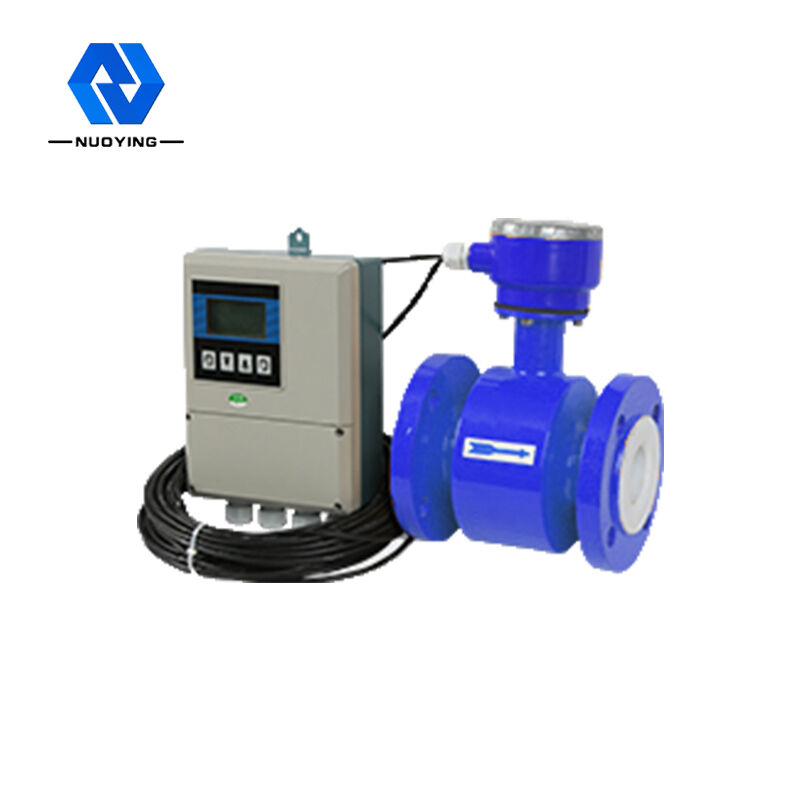

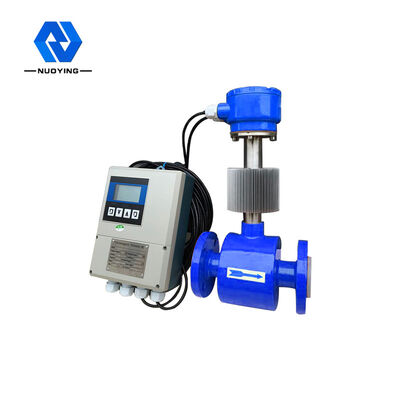

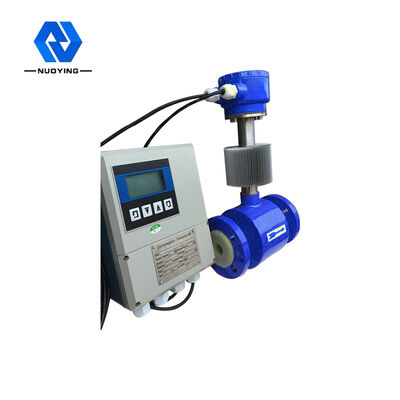

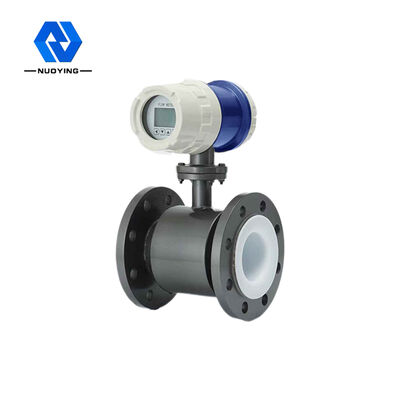

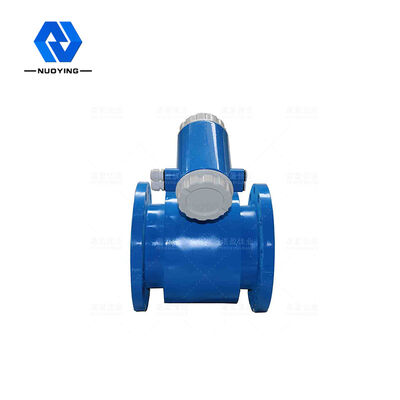

NYLD 관형 전자 유량계
더 NYLD관형 전자 유량계는 고정밀 및 고신뢰성을 갖춘 유량계입니다. 폐쇄된 파이프라인에서 전도성 액체 및 슬러리의 체적 유량을 측정하는 데 사용되며 철강, 전기, 석유, 화학 공업, 석탄, 야금, 광물에 널리 사용됩니다. 자원, 제지, 물 공급 및 배수, 식품, 의약 및 기타 산업.
NYLD 관형 전자 유량계 전문인 매개변수
전원 공급 장치 | AC220V 50Hz /DC24V/3.6V |
전력 소모 | <15W (센서로 소비전력 지원) |
버튼 표시 | 중국어 및 영어 표시에서 순시 유량, 누적 유량 및 경보 표시 (여기 개방 회로 경보, 항공 교통 관제 경보 및 유량 초과 경보)를 표시 할 수 있습니다. 4 개의 필름 라이트 터치 데이터 설정용 스위치 |
등록하다 | 순방향 총액, 역방향 총액 |
출력 신호 | 양방향 양방향, 완전 절연 0~10mA/4~20mA |
부하 저항: 0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
순방향 및 역방향 흐름 출력, 출력 주파수 한도는 15,000Hz 이내로 설정할 수 있습니다. 광전 분리 주파수 출력이 있는 트랜지스터 수집기는 개방 회로 양방향 출력을 가지고 있습니다. 외부 전원 공급 장치는 35V보다 크지 않아야 하며 전도할 때 수집해야 합니다. 최대 최대 전류는 50mA입니다. |
|
광전 절연이 있는 트랜지스터 수집기의 2개의 개방 회로 경보 출력. 외부 전원 공급 장치는 35V 이하이고 수집기의 최대 전류는 경보 출력이 켜질 때 250mA입니다. 경보 상태: 유체 항공 교통 관제, 여자 차단 선, 한계를 초과한 흐름. | |
지원 정밀도 | 지시값의 ±0.5%, 옵션 지시값의 ±0.3% 또는 ±0.2% |
감쇠 시간 상수 | 연속 변수 범위는 0에서 100초 사이입니다. |
통신 모드 | RS232C 또는 RS485 직렬 통신 인터페이스(옵션), HART 통신 프로토콜, 낙뢰 보호 기록 포함(10년) |
전원 보호 손실 | 기기 내부 디자인에는 전력 강하 시계가 없으며 16개의 전력 강하를 저장할 수 있습니다. |
보호 등급 | IP 65, 최대 IP67 사용자 정의 가능 |
방폭 등급 | Exia II CT5/Exd II CT5(선택 가능) |
NYLD 관형 전자 유량계 운영 중 원칙
측정 원리는 패러데이의 전자기 유도 법칙을 기반으로 합니다. 즉, 전도성 액체가 자기장 내에서 이동할 때 유도된 전기적 동적 전위가 전도체에 발생합니다.E는 E=KBVD입니다.
K: 기기 상수
B: 자기 유도 강도
V: 파이프 섹션의 평균 유량
D: 파이프의 내경
흐름 측정의 경우 유체는 흐름 방향에 수직인 자기장을 통해 흐릅니다. 전도성 액체의 흐름은 평균 유속(즉, 체적 유속)에 비례하는 전압 신호를 유도합니다. 유도 전압 신호는 두 가지에 의해 감지됩니다. 전극이 액체와 직접 접촉하여 케이블을 통해 증폭기로 전송된 다음 균일한 전류 출력 신호로 변환됩니다.
NYLD 관형 전자 유량계 디자인 특징
◎측정 정확도는 유체 밀도, 점도, 온도, 압력 및 전기 전도도의 변화에 영향을 받지 않습니다.
◎ 측정 파이프는 흐름 부분을 방해하지 않고 압력 손실이 없으며 직선 섹션 요구 사항이 없습니다.
◎컨버터는 LCD 백라이트 디스플레이를 사용하여 직사광선이나 어두운 방에서 쉽게 판독할 수 있습니다.
◎적외선 터치 버튼으로 설정한 파라미터로 컨버터의 커버 플레이트도 열악한 환경에서 열리지 않고 안전하게 설정할 수 있습니다.
◎유량계는 3개의 적분기가 있는 양방향 측정 시스템입니다: 순방향, 역방향 및 총차;양수 및 역류.
◎전류, 펄스, 디지털 통신, HART 등 다양한 출력을 가지고 있습니다.
◎컨버터는 자가 진단 경보 출력, 무부하 감지 경보 출력, 상하 유량 경보 출력, 일괄 제어 등의 기능을 가지고 있습니다.
◎일반 공정 검출 뿐만 아니라 광물 펄프, 펄프, 페이스트액의 측정에도 사용할 수 있습니다.
◎고전압 전자 유량계는 석유 화학, 광물 및 기타 산업에 특별히 적용되는 PFA 메쉬 라이닝 기술, 고압 저항, 부압 저항을 채택합니다.
◎방폭 기기는 해당 방폭 장소에서 사용할 수 있습니다.
NYLD 관형 전자 유량계특징 그리고 적용 범위
NYLD 유형 중국어 및 영어 디스플레이 지능형 변환기는 16비트 임베디드 마이크로 프로세서를 사용합니다. 양방향 유량 측정 기능, 순시 유량 및 양수 및 역 누적 및 차 곱 계산과 함께 완전 디지털 처리, 다음과 같은 전도성 매체의 체적 유량을 측정하는 데 사용 깨끗한 물, 하수, 산, 알칼리, 염 용액 또는 액체-고체 2상 유체.
NYLD 관형 전자 유량계 선택
