제품 상세 정보:
|
| 유량 범위: | 0.1-10m/s | 흐름 방향: | 정부 |
|---|---|---|---|
| 정확도 급: | 파이프 형태 : 0.5 등급, 1.0 학년 ; 플러그 접속식 제품 : 1.5 등급, 2.0 학년 | 통신 출력: | Rs485 소통 모드 버스 프로토콜, 하트 통신 인터페이스 |
| 신호 출력: | 4-20mA, | 작동 온도: | -20~90C,-30~180C |
| 주변습도: | 5%~95% | 보호 그레이드: | IP65, 그것은 IP68까지 맞춤화될 수 있습니다 |
| 하이 라이트: | IP68 지능형 전자기 유량계,전자기 유량계 10m/S,10m/s 스마트 전자기 유량계 |
||

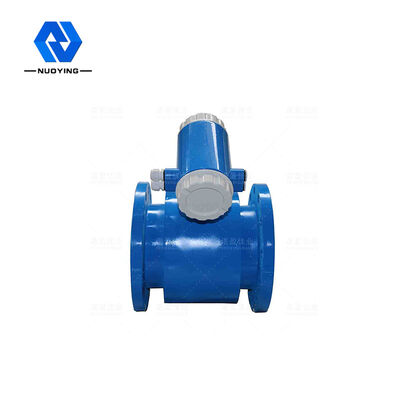

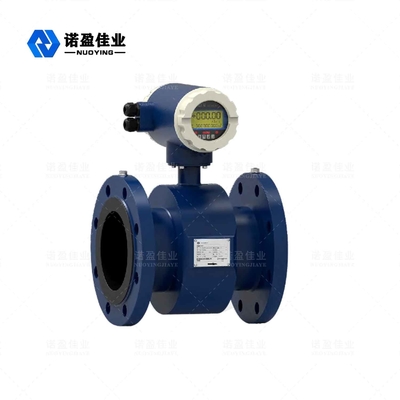

NYLD 지능형 전자 유량계, 유량 범위: 0.1-10m/S, 4-20mA, IP68
NYLD 지능형 전자 유량계
NYLD 지능형 전자식 유량계는 센서와 변환기로 구성됩니다.이것은 5μs/cm 이상의 전도도를 갖는 전도성 액체의 체적 흐름을 측정하는 데 사용되는 패러데이의 전자기 유도 법칙을 기반으로 합니다.전도성 매질의 체적유량을 측정하기 위한 유도형 미터입니다.체적 유량을 측정하는 것 외에도일반 도전성 액체의 체적유량 측정에도 사용할 수 있으며 강산, 강알칼리 등 부식성이 강한 액체와 슬러리, 펄프, 종이펄프 등의 균일한 액-고체 2상 현탁액의 체적유량을 측정할 수 있습니다.석유, 화학, 야금, 섬유, 제지, 환경 보호, 식품 및 기타 산업 부문 및 시정 관리, 수자원 건설, 강 및 기타 분야의 유량 측정에 널리 사용됩니다.
NYLD 지능형 전자 유량계 전문인 매개변수
전자기 센서 일반 사양
|
표준 호칭 직경 (mm) (특수 사양은 사용자 정의 가능) |
JB/T 9248-2015 파이프 유형 PTFE 라이닝: DN10~DN600;파이프 타입 고무 라이닝 잉크: DN40~DN2200 플러그인 유형: DN150~DN3000 |
| 흘러가는 방향 | 긍정과 부정 |
| 범위 비율 | 20:1 |
| 반복성 오류 | 측정값의 ±0.1% |
| 정확도 등급 |
파이프 유형: 0.5 등급, 1.0 등급; 플러그인: 1.5 등급, 2.0 등급 |
| 측정된 중간 온도 |
일반 고무 라이닝: -20~+60°C 고온 고무 라이닝: -20~+90°C PTFE 라이닝: -30~+100°C 고온 테트라플루오로 라이닝: -20~+180°C |
|
정격 작동 압력 (고압은 주문을 받아서 만들어질 수 있습니다)
|
DN10-DN150: ≤1.6MPa DN200-DN350: ≤1.0MPa DN400-DN1000: ≤0.6MPa DN450-DN2200: ≤0.25MPa |
| 유량 범위 | 0.1~10m/s |
| 전도도 범위 | 측정된 유체의 전도도는 ≥5μs/cm입니다. |
| 신호 출력 | 4-20mA(부하저항 0~750Ώ), 펄스/주파수, 제어레벨 |
| 통신 출력 |
Rs485 통신 MODBUS 프로토콜, HART 통신 인터페이스
|
| 전원 공급 장치 | 220VAC 또는 24VDC |
|
필수 스트레이트 파이프 길이 |
업스트림 ≥5DN 다운스트림 ≥2DN |
| 연결 모드 | 유량계와 파이프는 플랜지 연결을 사용하고 플랜지는 국가 표준을 충족합니다. GB/T9115.1-200 |
| 방폭 등급 | ExdllCT6 |
| 보호 등급 | IP65, 최대 IP68까지 사용자 정의 가능 |
| 주변 온도 | －25～＋60℃ |
| 주변 습도 | 5%~95% |
| 총 전력 소비 | 20W 미만 |
NYLD 지능형 전자 유량계 운영 중 원칙
패러데이 전자기 유도의 원리에 따라 한 쌍의 감지 전극이 측정 파이프의 축과 자력선에 수직인 파이프의 벽에 장착됩니다. 전도성 액체가 측정 파이프의 축을 따라 이동할 때 전도성 액체는 절단 유도 전위를 생성하기 위한 자기력선. 유도 전위는 두 개의 감지 전극에 의해 감지되며 값은 유량에 비례합니다. 값은 다음과 같습니다.
E=KBVD 여기서: E-유도 전위;
K- 자기장 분포 및 축 길이와 관련된 계수;
B-자기 유도 강도;
V-전도성 액체 평균 유량;
D-전극 간격;(파이프 내경 측정)
센서는 유도 전위 Eas를 변환기에 흐름 신호로 전송합니다. 증폭 및 변환 필터링과 같은 일련의 디지털 처리 후 순간 유량 및 누적 유량은 백라이트가 있는 도트 매트릭스 액정에 의해 표시됩니다. 변환기에는4 -20mA 출력, 알람 출력 및 주파수 출력, RS-485 통신 인터페이스, HART 및 MODBUS 지원
프로토콜.
NYLD 지능형 전자 유량계 디자인 특징
■전체 디지털 처리, 강력한 간섭 방지 기능, 안정적인 측정, 고정밀, 유량 측정 범위는 150:1에 도달할 수 있습니다.
■ 초저 EMI 스위칭 전원 공급 장치, 적절한 전원 공급 장치의 큰 전압 범위, 우수한 EMI 성능;
■빠른 작동 속도, 고정밀 및 프로그래밍 가능한 저주파 구형파 여기를 갖춘 16비트 임베디드 마이크로 프로세서를 사용하여 유량 측정의 안정성과 낮은 전력 소비를 개선합니다.
■ SMD 부품 및 표면 실장(SMT) 기술 사용, 높은 회로 신뢰성;
■ 파이프에 움직이는 부분이 없고, 흐름을 막는 부분이 없고, 측정 시 추가적인 압력 손실이 거의 없습니다.
■ 사용자의 실제 요구에 따라 사이트에서 온라인으로 범위를 수정할 수 있습니다.
■측정 결과는 유속 분포, 유체 압력, 온도, 밀도, 점도와 같은 물리적 매개변수와 무관합니다.
■ 고화질 백라이트 LCD 디스플레이, 전체 중국어 메뉴 조작, 사용하기 쉽고 조작하기 쉽고 배우고 이해하기 쉽습니다.
■ RS485, RS232, Hartand Modbus(옵션)와 같은 디지털 통신 신호 출력;
■ 자가 테스트 및 자가 진단 기능으로;
■ 시간별 총 기록 기능으로 시간 공유 측정에 적합한 총 유량을 시간 단위로 기록합니다(옵션).
■정방향 누적량, 역방향 누적량 및 차액 계산량을 각각 표시할 수 있는 3개의 적분기가 있습니다. 16개의 전원 차단 시간을 기록할 수 있는 내부 전원 차단 시계가 있습니다.(선택 과목);
■ 적외선 핸드헬드 오퍼레이터, 115KHZ 통신 속도를 사용하여 접촉 없이 원격으로 컨버터의 모든 기능을 작동할 수 있습니다(옵션).
NYLD 지능형 전자 유량계구성 그리고 구조
전자기 유량계는 다음 구성 요소로 구성됩니다.
전자식 유량계는 주로 센서와 변환기로 구성됩니다.센서는 플랜지, 라이닝, 전극, 측정 파이프, 여자 코일, 센서 하우징 등을 포함합니다.변환기는 다음을 포함합니다
1. 변환기: 센서에 안정적인 여자 전류를 제공함과 동시에 센서에서 얻은 유도 기전력을 표준 전기 신호로 변환하고 흐름의 표시, 제어 및 조정을 위한 실시간 흐름 및 매개변수를 표시합니다. .
2. 라이닝: 측정 파이프 내부와 플랜지 씰링 표면에 있는 전기 절연성 부식 방지 재료의 완전한 층.
3. 전극: 흐름 신호를 감지하기 위해 측정 파이프의 벽에 장착된 한 쌍의 전극과 흐름 신호 측정의 접지 및 간섭 방지를 위해 장착된 다른 1-2개의 접지 전극.
NYLD 지능형 전자 유량계 기기 분류
1. 기기 구조에 따라 와류 유량계는 세 가지 범주로 나눌 수 있습니다.
① 측정관에 저항부가 없고 압력손실이 없다.
② 전자식 유량계 측정관은 구조가 간단하여 용도에 따라 다른 라이닝을 사용할 수 있습니다.
다른 자격 및 신뢰성이 높습니다.

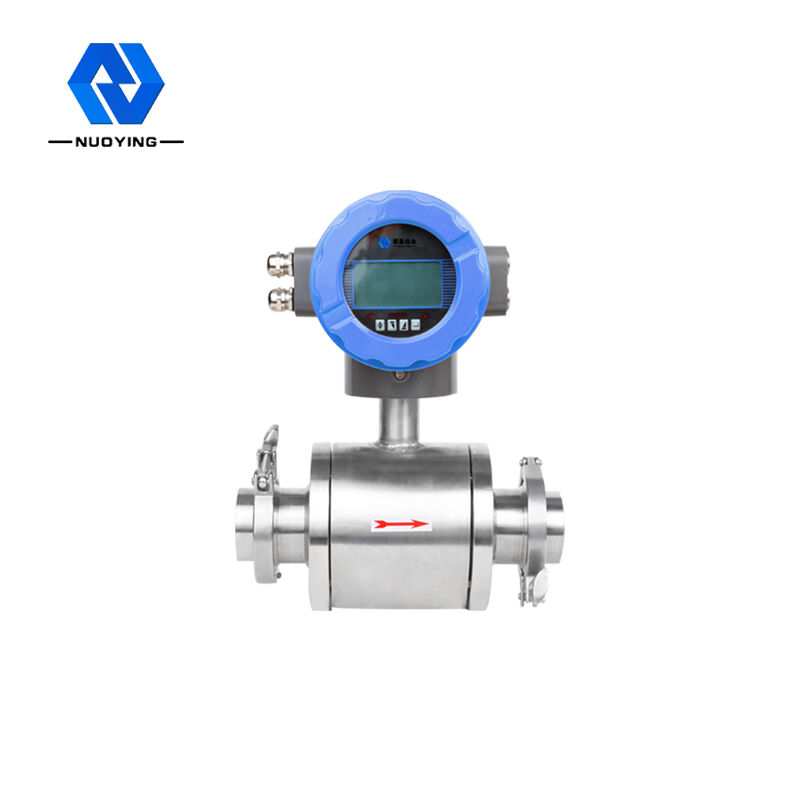

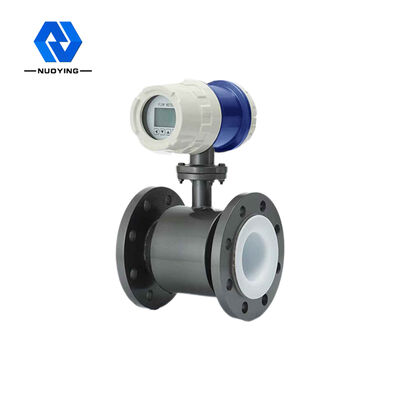

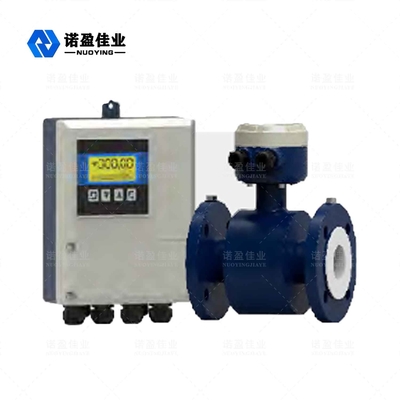

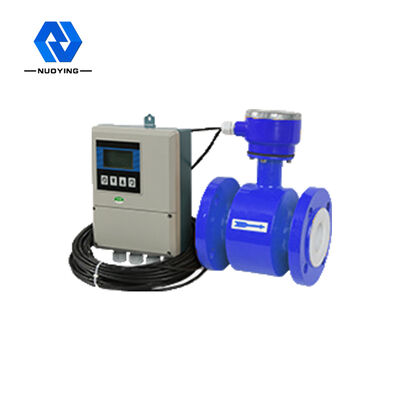

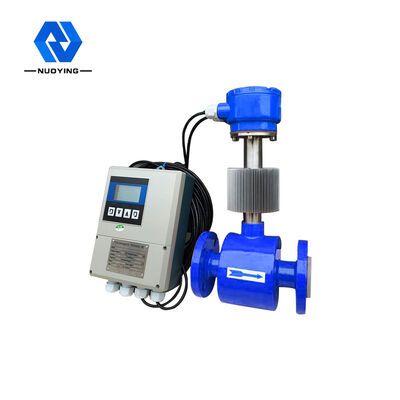

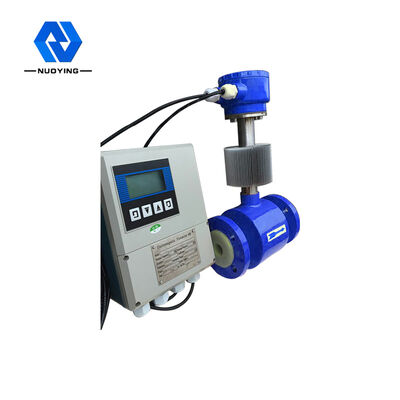

■ 분리형 전자식 유량계
변환기와 본체가 별도로 설치되어 중앙 집중식 설치가 편리하고 데이터를 읽기 쉽습니다.

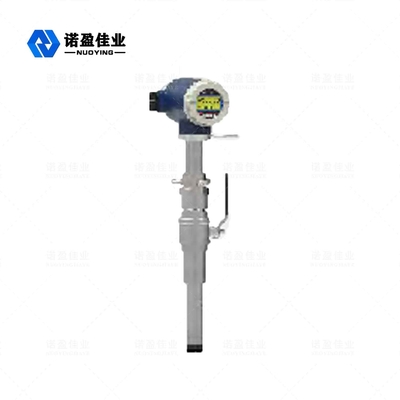

■ 플러그인 유형 전자기 유량계
다양한 산업 분야에서 대구경 전도성 액체 매체의 유량 측정에 널리 적용됩니다.
① DN150~DN3000 사이의 모든 구경 파이프에 적합한 넓은 공칭 직경 범위.
②센서는 새로운 여기 모드, 낮은 전력 소비, 안정적인 영점 및 고정밀을 사용합니다.흐름 범위는 1500:1에 도달할 수 있습니다.
NYLD 지능형 전자 유량계 선택
| 모델 | 설명 | ||||||
| 뉴욕주— □ □ | -□ | □ | □ □ | □ | □ | -□ | 전관식 전자식 유량계 |
| NYLD— | 플러그인형 전자식 유량계 | ||||||
| 길 | 10-2200mm | ||||||
| 콤비네이션 |
에스 엘 |
일체형 분리형 |
|||||
|
전극 재료 |
중 티 디 시간 피 N |
스테인레스 스틸 Ti(티타늄) 타(탄탈륨) 하스텔로이 백금 니켈 니켈 |
|||||
| 출력 모드 |
0 1 2 |
출력 없음 4-20mA/1-5KHz 4-20mA |
|||||
| 안감 소재 |
엑스 에프 피 제이 |
고무 PTFE 폴리에틸렌 폴리우레탄 고무 |
|||||
| 로컬 디스플레이 |
0 1 |
로컬 디스플레이 없음 로컬 디스플레이 |
|||||
| 통신 모드 |
0 1 2 삼 |
통신 없음 Rs485 통신(MODBUS 프로토콜) HART 커뮤니케이션 GPRS 무선 통신 |
|||||
| 접지 링 |
0 1 2 |
접지 링 없음 접지 링 포함 접지 전극 |
|||||
| 상한 유량 | (N) | 상한 유량(범위) m3/h |
