| 브랜드 이름: | NUOYINGJIAYE |
| 모델 번호: | NYCZ(케이블 유형) |
| 모크: | 1 |
| 가격: | $240 to $1900 |
| 지불 조건: | 전신환 |
| 공급 능력: | 300 PC/전 달 |

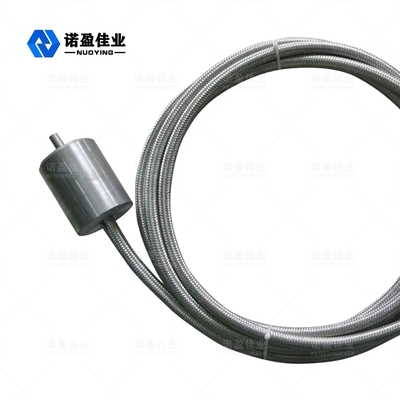

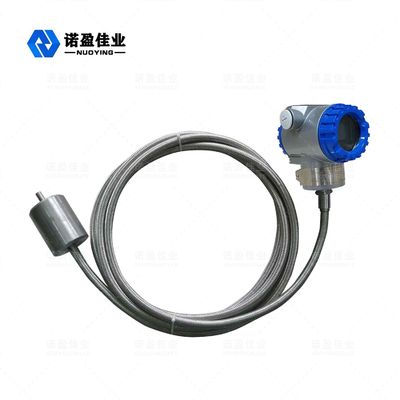

NYCZ 케이블 유형 자기 변형 액체 레벨 미터 레벨 전송기
자기 변형 액체 레벨 미터
자기변형 액체수준 미터운영 중 원칙
자기 변형 레벨 게이지의 원리가 그림에 나와 있습니다.제품은 주로 측정 막대, 전자 창고 및 측정 막대의 비접촉 플로트로 구성됩니다.로드에는 자기 전도성이없는 스테인레스 스틸 튜브로 만들어진 자기 변형 와이어 (도파관 와이어)가 장착되어 있습니다.도파관 와이어를 매우 잘 보호합니다.
자기변형 액체 레벨 미터가 작동할 때 전자 챔버의 펄스 발생기는 도파관 와이어를 통해 이동할 때 도파관 와이어를 따라 이동하는 회전 자기장을 생성하는 초기 펄스를 보냅니다.자기장이 플로트 구에서 영구 자기장과 만나면 자기 변형 효과가 발생하여 도파관 와이어의 꼬임으로 인한 등속 기계적 파동이 발생합니다.기계적 파동은 두 방향으로 전파되고 로드 끝단의 기계적 파동은 댐퍼에 의해 흡수되고 전자 벙커의 방향을 되돌리는 기계적 파동은 전자 챔버에 설치된 픽업 메커니즘에 의해 감지되어 전자 벙커로 변환된다. 해당 전류 펄스.픽업 메커니즘은 두 펄스 사이의 시간을 계산합니다. 측정된 액체 레벨의 높이는 차이에 의해 정확하게 측정될 수 있습니다.
자기변형 액체수준미터기술적인 모수
| 애플리케이션 | 액체 레벨 |
| 측정 범위 |
조사: 0-50~6000mm 케이블: 25m
|
| 정확성 | ±0.5mm |
| 전원 공급 장치 | 24VDC ±10% |
| 신호 출력 | 4~20mA / 하트 / RS485 |
| 작동 전류 | 4~20mA;20.4mA |
| 부하 특성 | 전류 출력 시 최대 부하 저항 600 Q 전압 출력, 최대 부하 저항 2mA |
| 공정 온도 | -40~130 °C, -40~250 °C |
| 주위 온도 | -40~80°C |
| 온도 효과 | ±0.5 °C |
| 공정 압력 | - 0.1 ~ 4.0MPa |
| 해결 | ±1mm |
| 응답 시간 | 0.2ms |
| 로드 재료 | 304/316L(옵션) |
| 프로세스 연결 | 나사산, 플랜지, 지지대 장착(옵션) |
| 사이트 표시 | LCD(옵션) |
| 하우징 자재 | 스테인리스 스틸/알루미늄(옵션) |
| 보호 등급 | IP67 |
| 방폭 등급 | 엑시아 IICT6(옵션) |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
자기변형 액체 수준 미터디자인 특징
자기변형 액체수준미터 설치 요구 사항
자기 변형 레벨 게이지는 가연성, 폭발성 및 부식성 액체 응용 분야에 사용할 수 있습니다.자기변형 액면계의 전자실은 튀기는 것이지만 잠기지 않고, 액체가 육각기둥 위로 잠기지 않아야 합니다.플로트 볼은 설치 방향이 있고 NC로 표시된 반구는 액면 위에 있어야 합니다.설치 방법은 다음과 같습니다.
방법 1: 위의 연결 플랜지에 따라 설치 구멍이 플랜지 덮개에 처리되고 그림과 같이 자왜 액면계로 직접 회전됩니다.1;
방법 2: 센서 지지대와 잠금 너트로 자기변형 액면계를 고정합니다. 이 방법은 그림 2와 같이 개방형 탱크의 액면 측정에 적합합니다.
방법 3: 탱크 덮개에 G2 나사 구멍 가공 fbr 편의상 그림 3과 같이 플로트를 배치합니다.
방법 4: 측정 막대의 길이는 사용하여 액면의 높이에 따라 조정할 수 있습니다.
자기변형 액체수준미터 전기 연결
그림 4와 같이 이동식 연결 헤드
◎자기변형 액면계의 출력 제로 위치는 막대 끝의 한쪽이고 전체 범위 출력 위치는 전자 창고 쪽입니다.
◎송신기의 차폐선은 고전력 공급, RF 신호원 및 기타 잡음이 많은 전송선을 피해야 합니다.
케이블 실드는 손상되지 않은 상태로 연결되어 있어야 합니다.
