| 브랜드 이름: | Nuoying JIAYE |
| 모델 번호: | NYCSUL-501 |
| 모크: | 1개 세트 |
| 가격: | 1USD - 900USD |
| 지불 조건: | 전신환 |
| 공급 능력: | 무제한 공급 |

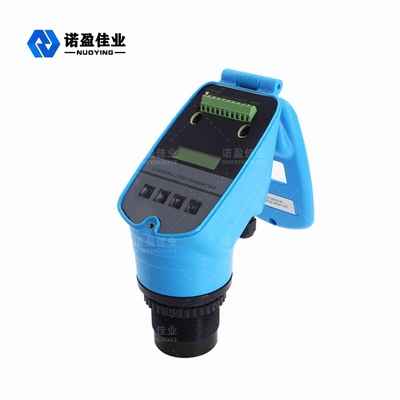

디지털 초음파 액체 연료 레벨 미터 송신기 레벨 센서
초음파 레벨 송신기
초음파 레벨 측정은 용기 상단에 장착됩니다. 전자 장치의 제어 하에 프로브는 측정 대상 매질로 초음파 펄스를 방출합니다. 음파는 매질 표면에 의해 반사되며, 반사 에코의 일부는 프로브에 의해 수신되어 전기 신호로 변환됩니다. 초음파 방출부터 새로운 수신까지의 시간은 프로브와 측정 대상 매질 간의 거리에 직접 비례합니다. 전자 장치는 시간을 감지하고 알려진 음속에 따라 측정 거리를 계산합니다. 빼기를 사용하여 매질 위치 값을 얻습니다. 개방형 파이프, 오일 탱크, 펌프 스테이션, 물 타워, 댐, 개방형 채널, 레벨 간 차이 등에 널리 사용됩니다.
초음파 레벨 송신기 기술 매개변수
|
제품명 |
초음파 레벨 센서 |
|
측정 범위 |
20~30m(액체); 10~15m(고체) |
|
사각 지대 |
0.6~0.8m |
|
정밀도 |
전체 측정 범위의 0.2%(공기 중) |
|
디스플레이 해상도 |
1cm |
|
전류 출력 |
4~20mA |
|
출력 해상도 |
전체 측정 범위의 0.03% |
|
출력 부하 |
0~600Ω |
|
릴레이 출력 |
상한 및 하한 제어 |
|
릴레이 사양 |
5A 250VAC/30VDC |
|
매개변수 설정 |
3개의 감지 버튼 |
|
매질 온도 |
-45°C~ 95°C |
|
감지 주기 |
1 S |
|
설치 |
플랜지 또는 지지대 |
|
음파 빔 각도 |
8°(3db) |
|
압력 범위 |
±0.3MP |
참고: 주문 제작 가능

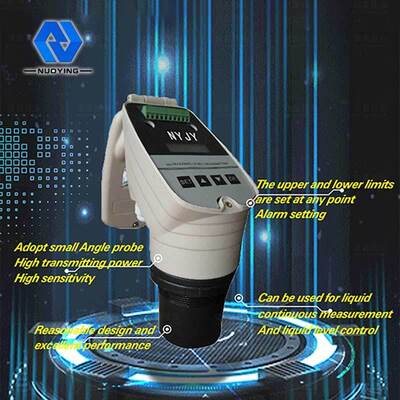

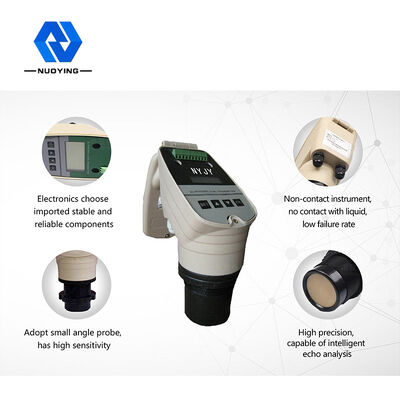

초음파 레벨 송신기 설계 특징
