음차 액체 수위 스위치는 일종의 유동적 레벨 제어 스위치입니다. 음차는 진동을 발생시키기 위해 크리스탈에 의해 자극됩니다. 언제 음차가 액체와 진동 주파수 변경과 주파수 변경에서 가라앉는지 전자 회로에 의해 탐지되고, 스위치 값을 출력합니다.
원리 :
진동 소재 (음차)은 압전 세라믹스의 드라이브 하에 어떤 기계적인 동조 주파수로 떨립니다. 압전 세라믹은 기계적으로 고쳐지고 그러므로 온도 자극에 의해 제한되지 않습니다. 한때 진동 요소는 측정된 매체, 진동 주파수 변경과 접촉하게 됩니다. 통합 전자공학은 진동주파수에서 이 변화를 탐지하고, 그것을 교환기 명령어로 번역합니다. 전형적인 애플리케이션은 있고 너무 많이 넣습니다 보호와 공회전을 예방. 이 악기의 단순하고 강건한 구조 때문에, 측정은 거의 측정된 매체의 물리적이고 화학적 특성에 의해 영향을 받지 않습니다. 외부 진동이 강하거나 측정된 매체가 바뀔지라도, 측정은 영향을 받지 않을 것입니다.

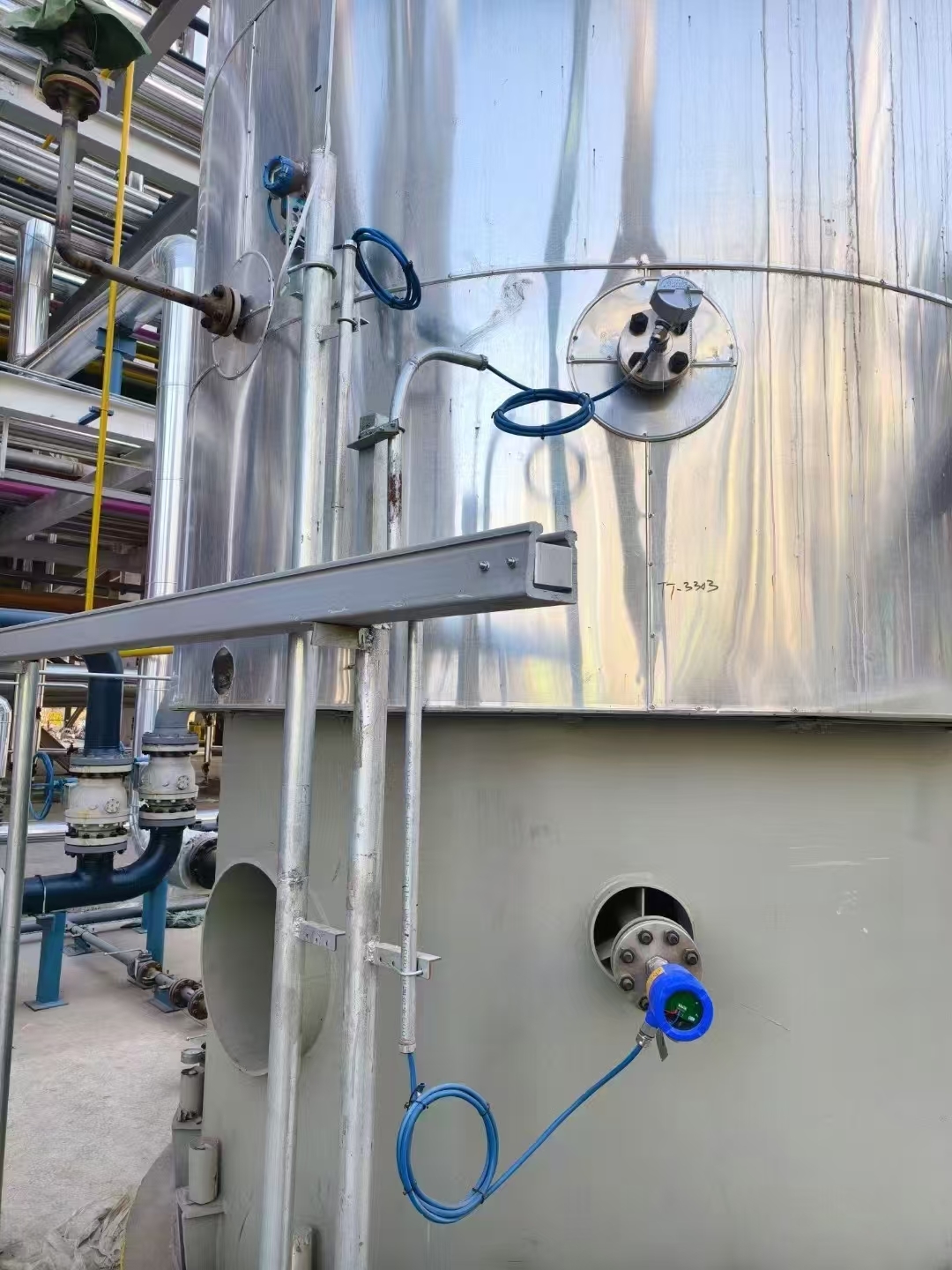

연결 형상에 따르면, 음차 레벨 스위치는 다음으로 분할될 수 있습니다 플랜지 연결과 나사 결합. 그것은 주로 스레드와 플랜지에 의하여 저장 탱크와 용기와 저장고에 설치되고, 높은, 매체와 낮은 수준의 고형분 또는 액체를 측정하고, 그 진동주파수 변화를 통하여 시그널 알람 또는 물질 레벨 제어의 목적을 달성합니다.
음차 레벨 스위치는 파이프라인을 운반하는 원료 저장 탱크에서 없어서는 안 되는 측정기고 공장의 액체 용기입니다. 그것은 대단히 믿을 만한 음차 레벨 스위치가 설치되는 한 액위의 위치가 지적으로 제어될 수 있다고 말할 수 있습니다. 많은 인력과 물질 자원을 구하는 것의 경우에, 그것은 매우 공장의 작업 효율을 향상시킬 수 있습니다.

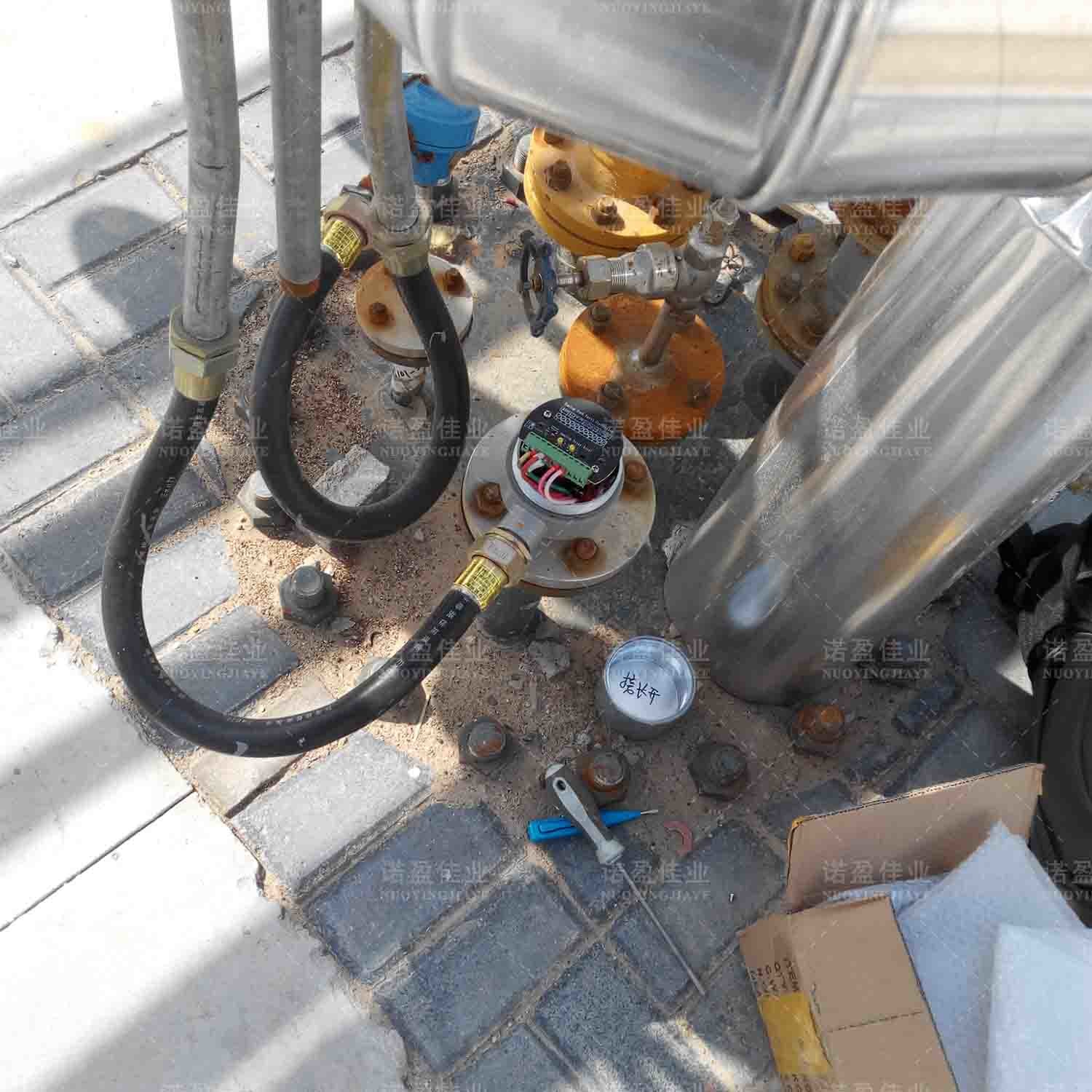

포크 레벨 스위치를 조정하는 단일 기계장치 시험
배선 :음차 레벨 스위치는 일반적으로 일련의 전선과 일련의 중계기 피드백선으로 구성됩니다. 평시 개방 접점 또는 상폐 접점을 연결시키는 것에 관해서, 그것은 일반적으로 기구 디자이너에 의해 결정됩니다.각각 음차 레벨 스위치는 단주, 더블-쓰로우인 일련의 중계기 접촉을 갖추고 있습니다. 중계기는 직접적으로 단지 스위치로서 사용되고, 작동하기 위해 알람 또는 다른 고전력 장비를 운전할 수 없습니다. 모든 제어신호는 전자장치의 상부에 단자 블록으로부터 출력됩니다. 계속 있을 때, 그것은 릴레이가 정상적으로 일하고 있는 것을 청신호가 나타내고 빛이 떨어져서 있을 때, 릴레이는 알람 상태에 있습니다 (권력이 떨어져서 있거나, 도구가 실패할 때, 릴레이는 알람 상태에 또한 있습니다).
테스트 :음차 레벨 게이지가 / 꺼짐 상태에 있기 때문에, 단지 그것이 정확한지 검증하기 위한 어떤 요구가 있다고 그것이 정상적으로 일할 수 있는지 시험을 받지 않습니다. 방법은 다음과 같습니다 : 권력이 켜진 후, 당신은 음차의 진동을 들을 수 있고, 손으로 포크 앤드를 만지고, 손의 터치에 해당한 음차에 의해 출력된 교환 신호를 측정하기 위해 멀티 미터의 온-오프 위치를 이용합니다.측정될 매체가 있다면 한 논-톡식과 무해하 유동적이거나 단단하, 당신이 샘플에 용기를 사용하고 진동 포크를 매체에 찔러넣고, 죄어지기 위해 손 대신에 매체를 사용하고, 음차에 의해 출력된 온오프신호를 측정하기 위해 멀티 미터의 온-오프 기어를 사용할 수 있고 매체의 터치가 그것에 해당됩니다.
경우 1누오누오는 우수한 기구 근로자입니다. 오늘, 나는 음차 레벨 스위치를 수리하기 위해 통지를 받았습니다. 이 감시가 정확하게 항상 거짓으로 놀랍고, 그 수준의 단단한 저장고를 발견할 수 없다는 말이 있습니다. 누오누오는 나에게 보고했습니다 : 이 시계는 여러 번 결함이 제거되었고, 진동 포크 몸체가 청소되고 제자리에 놓였고, 그것이 몇 일 동안 사용될 수 있습니다. 며칠이 다시 그것이 실패한 후고, 나는 그것을 어떻게 고치는지 모릅니다.
상기 설명을 기반으로, 나는 다음과 같은 결론을 만듭니다 :1. 레벨 스위치가 익숙한 이 음차는 고체 입자를 측정합니다.2. 진동 포크 몸체가 깨끗이 닦은 후, 그것은 한동안 실시될 수 있습니다.3. 고체 입자 저장고에서 많은 먼지가 있습니다.
결론적으로 다음누오누오와 나는 적절한 테스트 도구를 잡았고, 음차 레벨 스위치의 위치에 사다리에 올랐고, 시험을 받았습니다 그것의 전압이 허용 오차 범위를 포함된 23.5V였습니다. 중계기 접촉을 측정할 때, 분명히 실제 소재 레벨과 일치하지 않는 그것은 잠시 때때로 있을 것입니다. 전기와 포크 몸체를 진동을 제거한 후에, 그것은 있었고 그것이 단단한 재의 박막으로 덮였다는 것을 알았습니다. 단단한 재를 깨끗이 닦고, 그리고 나서 중계기 접촉을 측정한 후, 그것은 실세와 일치합니다.그러나, 일시적인 사용의 문제를 해결할 수 있을 뿐이고, 그것이 문제가 영구히 없다는 것을 그렇게 하는 것 보장할 수 없습니다. 이것은 측정 정확도가 너무 높고 감지 엘레멘트가 너무 민감하다는 사실에 분명히 기인합니다.음차 레벨 스위치의 민감도를 거절하면서, 내가 샘플에서 그것을 시험한 반면, 그래서 나는 그것을 재조정하기로 결정했습니다, 누오누오에게 나의 옆에 약간의 샘플을 취하고 그들을 두도록 요청했습니다. 그것이 완전히 재료에 적합할 때까지.
경우 2어느날 누오누오는 V-307 나머지 기름저장탱크의 음차 레벨 스위치가 오랫동안 깨졌다고 나에게 말했고 내가 결코 그것을 수리할 기회를 가지지 않았습니다. 이번에 V-307 탱크에서 어떤 재료가 없습니다, 우리가 수리 또는 교체를 위해 그것을 내릴 수 있습니다.
결론적으로 다음나는 적절한 테스트 도구로 누오누오로 이 음차 액체 수위 스위치에 왔고, 허용 오차 범위를 포함되는 24.5V에 그것의 전압을 시험했습니다. 측정 계전기의 접촉은 실제 소재 레벨로 분명히 일치하지 않은 비접속 상태에 항상 있습니다.누오누오는 바로 시계를 꺼냈고, 소실되기 위해 때 그는 단지 그것을 정비실로 데려갈 수 있도록 포크를 진동에서 막았고, 도구로 빠져나갈 수 없었던 진동 포크 사이에 코코스로 되는 것과 유사하고 사용 스팀열이 그것라고 알았습니다. 검사가 완전히 정상적인 후, 그것은 취업에 돌아옵니다.
경우 3누오누오는 아침에 사무실에 왔고, 2가닥 도선 음차 액체 수위 스위치가 최근에 V-208 저장 탱크에 설치되었고 지금 그것이 적당히 일하고 있지 않다고 나에게 말했습니다. 사이트로 측정된 무부하 전압은 24V이고 온-로드가 단지 측정 전압은 9.5V입니다.
결론적으로 다음누오누오와 함께, 나는 적절한 테스트 도구로 이 음차 액체 수위 스위치에 왔고, 누오누오가 말하는 것처럼 전압을 측정하기 위해 멀티 미터를 꺼냈습니다. 나는 이 미터의 전원 공급기가 전혀 안전장벽으로부터, 그러나 DCS 시스템 모듈로부터 있지 않은지 확인하기 위해 각의실에 갔습니다. 디자인 연구소와 의논한 후 그 후에, 이 전원 공급기는 적당하지 않고 따라서 개발 당이 직접적으로 안전장벽부터 이 미터까지 안전장벽과 공급 전력을 추가하도록 요구됩니다.
