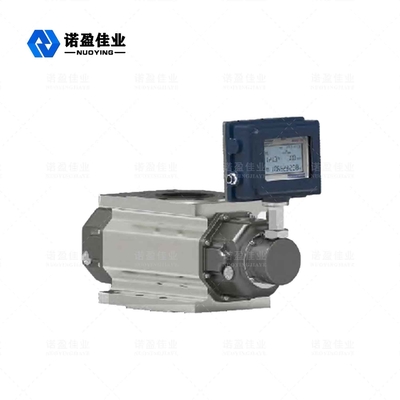

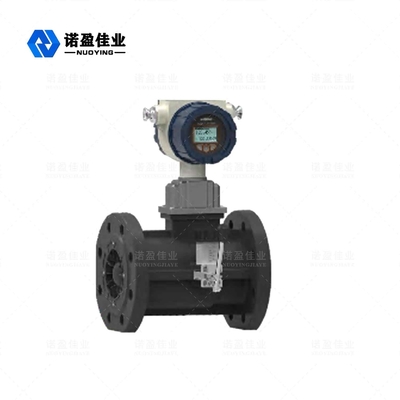

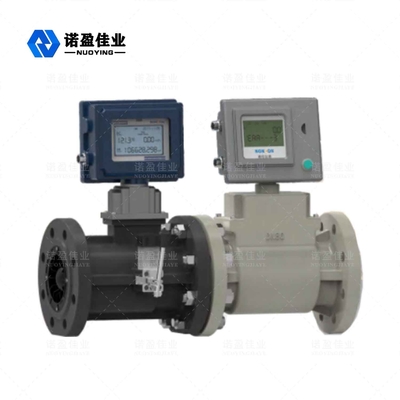

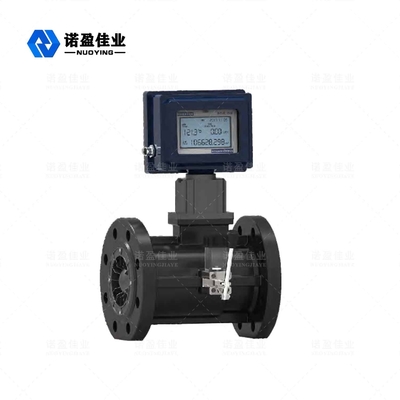

천연가스 석탄에서 가스로 액체화 된 가스의 측정에 사용되는 스마트 가스 터빈 흐름 미터 NY400-Q
NY400-Q가스 터빈 흐름계
전반적인 설명
NY400Q 시리즈 가스 터빈 흐름 미터는 온도, 압력, 흐름 센서 및 지능형발전된 기술에 의해 흡수 된 자체 개발 흐름 totalizer국내외의 다양한 도구들을 활용하여 최적화되고 설계되었습니다.고정밀, 높은 신뢰성 가스 정밀 측정 기기, 우수한저압 및 고압 측정 성능, 여러 신호 출력 방법 및
유체 장애에 대한 낮은 민감성, 천연가스, 석탄-가스, 액화 가스,가벼운 탄화수소 가스와 다른 가스의 측정
이 제품은 국가 폭발 방지 제품 품질 검사에서 승인되었습니다.GB3836.2000에 따른 전기 장비 폭발 가스 환경
부분1: 일반 요구 사항", GB3836.2-2000 "폭발 가스 환경에 대한 전기 장비
제2부: 방화성 'd' 및 GB3836.4-2000 "폭발 가스를 위한 전기 장비"환경 부분 4: 본질적으로 안전한 타입 "i"는 표준 검사에서 통과했으며,폭발 방지 표시는 ExdIIBT6 (화염 방지형), ExiaIICT6 (자연적으로 안전형) 이다.폭발 물질을 포함 한 0 구역 (물질적으로 안전한 것 만) 1 및 2의 위험한 장소에 적합합니다.온도 그룹 IIA, IIB, IIC T1~T4의 가스 혼합물
2특징
고품질의 합금 터빈, 더 높은 일정 흐름과 부식 저항력수입된 고품질의 특수 베어링
측정실은 환기실과 격리되어기기측정해야 하는 기체의 온도, 압력 및 흐름을 감지할 수 있으며자동으로 흐름을 추적하고 보완하고표준 상태 (Pb=101.325KPa, Tb=293.15K); 온도 및 압력 값은실시간으로 확인
넓은 흐름 범위 (Qmax/Qmin≥20:1), 좋은 반복성, 높은 정밀도 (1.0급까지), 작은
압력 손실, 낮은 초기 흐름, 최대 0.6m3/h
지능형 미터 계수 다점 비선형 수정
내장 압력 및 온도 센서, 높은 안전 성능, 컴팩트 구조 및
아름다운 외모
장치는 폭발 방지 기능과 보호 기능이 있습니다. 폭발 방지 표시는
ExdIIBT6, ExiaIICT6, 보호 수준은 IP65입니다.
이 시스템은 낮은 전력 소모로 작동 합니다, 하나의 3.2V10AH 리?? 배터리를 사용할 수 있습니다
3년 이상 연속적으로
계수 계수 및 축적 흐름 값은 전력 후 10 년 동안 손실되지 않습니다
실패
3작동 원리
유체가 흐름 계량에 흐르면, 그것은 정렬되고 가속됩니다
에어 입구에 있는 특수 통합 직렬기. 터빈 블레이드가
유체 흐름 방향, 터빈이 이 시간에 회전 토크를 생성합니다.
마찰 토크와 유체 저항 토크, 터빈 회전 시작. 특정 흐름 범위에서,
터빈 회전의 각속도는 유체 부피 흐름에 비례합니다.
전자기 인덕션의 원리, 유체 부피 흐름에 비례하는 펄스 신호는
자기 센서에 의해 동축 회전 신호 바퀴에서 유도됩니다. 신호는 증폭되고, 필터링되고, 온도와 압력과 함께 지능적인 흐름 계산으로 형성됩니다.
