제품 상세 정보:
|
일반적인 응용: | 액체 레벨 측정 | 주파수 범위: | 40KHz, 100KHz |
---|---|---|---|
탐침 형태: | 통합 | 프로브 소재: | PP/PVC/PTFE/304(optional) |
측정 범위: | 0~20m | 측정 각: | 10' |
전원 공급 장치: | 24VDC,220VAC | 신호 출력: | 4...20mA/HART/RS485... |
하이 라이트: | IP67 초음파 수위 송신기,초음파 수위 송신기 100KHz |

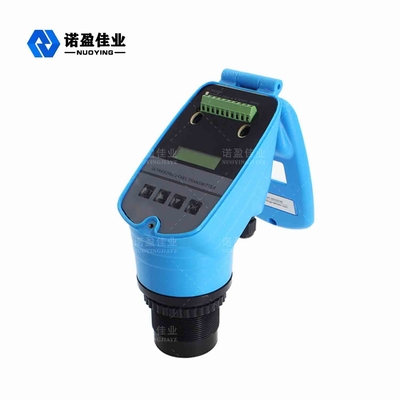

NYCSUL-501 IP67 물 탱크를 위한 초음파 수평 전송기 40KHz 100KHz
초음파 레벨 송신기
초음파 레벨 미터는 마이크로 프로세서에 의해 제어되는 디지털 레벨 미터입니다.센서(트랜스듀서)에 의해 만들어지는 초음파 펄스의 측정에서 동일한 센서에 의해 액체 표면 반사 후 음파가 수신되고, 압전 결정에 의해 전기 신호로 변환되며, 송신과 수신 사이의 음파에 의해 센서로 계산되는 시간 액체 표면에서 측정된 거리.비접촉식 측정을 사용하기 때문에 측정 매체는 거의 무제한이며 다양한 액체 및 고체 재료 높이 측정에 널리 사용될 수 있습니다.
초음파 레벨 송신기기술적인 매개변수
일반적인 애플리케이션 | 액체 레벨 측정 |
주파수 범위 | 40KHz,100KHz |
프로브 유형 | 통합 |
프로브 재질 | PP/PVC/PTFE/304(선택 사항)) |
측정 범위 | 0~20m |
측정 정확도 | <0.25%(범위<20분) |
측정각도 | 10° |
전원 | 24VDC,220VAC |
공정 온도 | (-20-70℃) |
프로세스 압력 | 정상적인 압력 |
프로세스 연결 | 스레드, 플랜지, 브래킷 장착(옵션) |
신호 출력 | 4...20mA/수사슴/RS485... |
디스플레이 모드 | 액면, 거리(빈 높이) |
설정 출력 | 상한 설정, 하한 설정 |
표시하다 | 엘씨디 |
쉘 소재 | 폴리프로필렌/알루미늄 |
보호 등급 | IP65, IP67 |
방폭 등급 | 엑시아ⅡCT6가 |
초음파 레벨 송신기측정 원리
초음파 레벨 미터는 컨테이너 상단에 설치됩니다.전자 장치의 제어하에 프로브는 측정 대상에 초음파 펄스 빔을 방출하고 음파는 물체의 표면에서 반사되며 반사된 에코의 일부는 프로브에 의해 수신되어 초음파에 따라 재전송되는 전기 신호.재수신까지의 시간차와 알려진 소리의 속도는 물질 레벨의 변화를 결정하는 데 사용됩니다.마이크로웨이브 신호는 전자 장치에 의해 처리되고 최종적으로 물질 레벨과 관련된 전기 신호로 변환됩니다.
