제품 상세 정보:
|
일반적인 응용: | 고온용 Solid Level Control | 제품 모델들: | NYSP-UK863 |
---|---|---|---|
전원 공급 장치: | 24VDC, 220VAC(선택 가능) | 프로브 로드 물질: | 304+PTFE(선택 가능) |
프로브 로드 길이: | 길이는 주문을 받아서 만들어질 수 있습니다 | 프로세스 온도: | >260℃ |
시간 지연: | 조정할 수 있는 0~30s | 전력 손실 보호: | 평상시 열림, 평상시 닫힘 |
하이 라이트: | 고온 어드미턴스 레벨 스위치,전력 손실 보호 어드미턴스 레벨 센서,솔리드 RF 어드미턴스 레벨 송신기 |
24VDC RF 어드미턴스 스위치 접착 방지

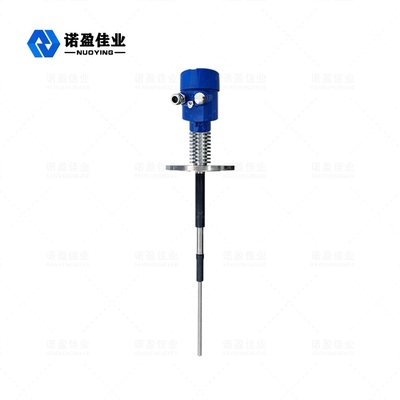

작동 원리의고열을 위한 전력 손실 보호 RF 어드미턴스 레벨 스위치
무선 주파수 어드미턴스 레벨 스위치의 작동 원리는 프로브를 통해 탱크 본체와 리액턴스(용량성 리액턴스 및 임피던스)의 변화를 감지하여 레벨을 측정하고 제어하는 것입니다.내부 전자 장치는 프로브 측정 극과 빈 탱크 사이의 리액턴스로 구성되어 평형 브리지 회로를 형성하고 안정적인 발진 신호를 생성합니다.측정된 매체가 프로브 측정 극을 덮을 때 프로브 측정 극과 탱크 사이의 리액턴스 변화로 인해 브리지 회로가 불균형해지고 진동 신호 생성이 중지됩니다.후단 회로는 이러한 변화를 감지하고 경보 신호를 출력합니다.발진 신호는 무선 주파수 신호로 Probe의 측정 전극에 인가되며, 1:1 Voltage Follower를 통과하여 Probe의 보호 전극에도 보내진다.격리.프로브에 물질이 매달려 있을 때 측정 전극과 보호 전극 사이에 전위차가 없어 보호 전극의 신호 변화가 감지에 영향을 미치지 않도록 전기 절연을 형성하여 리액턴스의 변화가 프로브 측정 전극은 프로브 측정 전극과 탱크에 의해서만 결정될 수 있습니다.프로브에 매달린 재료가 정상적인 감지에 영향을 미치지 않도록 재료가 결정됩니다.
디자인 기능의고열을 위한 전력 손실 보호 RF 어드미턴스 레벨 스위치
◎이 제품은 지능형 마이크로프로세서 구성 요소와 차이 측정 기술을 사용하여 물, 하수, 진흙 및 기타 액체를 측정할 수 있으며 특히 강력한 부식성 매체를 효과적이고 정확하게 측정할 수 있으며 환경 변화 및 매달린 재료를 동적으로 보상할 수 있습니다.
◎조작이 매우 간단합니다.매체에 따라 해당 감도 노브를 조정하고 서지 지연 필터를 사용하기만 하면 됩니다.
◎ 상한 및 하한 경보 모드를 유연하게 설정할 수 있으며 사용자는 상시 개방 및 상시 폐쇄 접점을 스스로 설정하고 선택할 수 있습니다.
◎ 고성능 수입 단극 쌍투 릴레이는 단일 지점 및 다중 지점 릴레이에 사용됩니다.단일 지점 접점 전류 용량은 8A 및 다중 지점 릴레이 3A에 도달할 수 있습니다.범위 내에서 경보 장치를 직접 구동할 수 있습니다.
◎ PTFE 프로브를 사용합니다.감지 위치에 움직일 수 있는 장치가 없습니다.충격에 강하고 고온에 강하며 부식에 강합니다.
기술적인 매개변수의고열을 위한 전력 손실 보호 RF 어드미턴스 레벨 스위치
일반적인 애플리케이션 | 액체, 먼지, 입자, 고체 및 기타 매체에 대한 높고 낮은 경보 |
제품 모델 | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
프로브 로드 형태 | 케이블 유형, 극 유형 및 편평한 유형 |
프로브 로드 재질 | 500mm(현장 여건에 따라 길이 맞춤 제작 가능) |
전원 공급 장치 | 24VDC,220VAC |
신호 출력 | 쌍극 쌍투 릴레이(DPDT) 출력, 5A 24VDC 또는 5A 220VAC |
주변 온도 | -40~+80℃ |
공정 온도 | -40~+130℃,-184~+260℃,>260℃세라믹 고온 프로브 선택 |
프로세스 압력 | -0.1~2.0MPa |
프로세스 연결 | 나사산, 브라켓, 플랜지(선택가능) |
시간 지연 | 0-30초 조절 가능 |
정전 보호 | 상시 열림, 상시 닫힘, 필드 전환 가능 |
감광도 | 0.5pf~750pf |
오류 경보 | 상한 또는 하한, 현장에서 조정 가능 |
보호 수준 | IP67 |
방폭 등급 | Exia II CT6 Ga,Exd II CT6 Gb(자세한 내용은 인증서 참조) |
※참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의할 수 있습니다.
