제품 상세 정보:
|
공칭 압력: | ≤2.5MPa | 공칭 직경: | DN500~DN2600 |
---|---|---|---|
정확도: | ±3%~±5% | ||
하이 라이트: | 삽입물 벤투리 유량계,차등 압력 벤투리 유량계,DN500 벤츄리 관 유량계 |

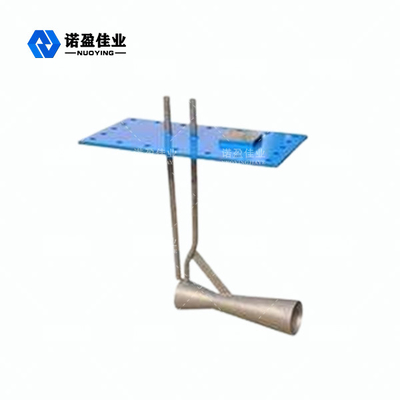

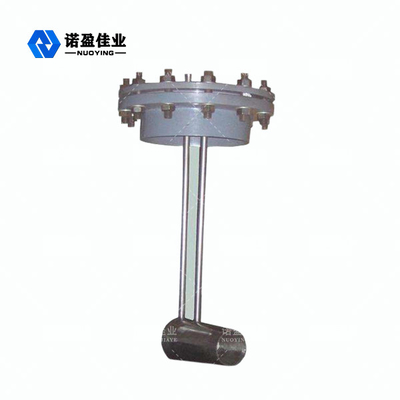

짧은 설치 크기 좋은 안정 큰 차등 압력 삽입물 벤튜리
삽입 벤튜리는 환상관의 중심에 삽입된 더 작은 직경 고전적 벤튜리입니다. 앞 직관에서 정압과 이 삽입한 파이프의 목구성에서 정압 사이의 차이는 흐름 속도를 알기 위해 측정되며, 그것이 더 큰 파이프 직경 (예를 들면 고로 가스, 연도 가스, 기타 등등)과 가스의 흐름 속도를 위해 사용될 수 있습니다.
원리로 일하는 삽입물 벤튜리
유체에서의 차등 압력을 측정하기 위한 장치가 이탈리아 물리학자 대영 제국 벤튜리, 그러므로 이름에 의해 발명했습니다. 벤튜리는 첫번째 계약이 그런 다음 점진적으로 확대하는 파이프입니다. 유입구 섹션과 가장 작은 그 부분 사이의 압력차는 측정되고 흐름 속도가 베르누이 정리를 사용하는게 발견됩니다. 벤츄리 관은 다음과 같은 부분으로 구성됩니다 : ① 유입구 섹션 : 짧은 원통부, 그것의 지름이 D입니다 ; ② 축소는 구분합니다 : 약 21 '± 2의 원추형 튜브, 원추각의 형태 '; ③ 목구성 : 약 1/3 내지 1/4 D, 길이의 짧은 수직부, 지름은 관내의 지름과 동등합니다 ; ④ 확산 섹션 : 8 '~ 15 '콘 튜브의 원추각. 압력 링의 마지막에 있는 유입구 섹션 0.25 ~ 0.75D 말로부터, 4 압 공과 압력계에 대한 압력 링이 적어도 있습니다. 게다가 목구성의 중심에 있는 압력계로 이어지는 다중 오리피스 압력 링이 또한 있습니다. 유입구 섹션과 가장 작은 그 부분 (즉 목후 섹션) 사이의 압력차는 압력계의 규모에 의해 또는 자동 기록 장치에 의해 측정될 수 있습니다.
삽입물 벤튜리 설계 특성
1. 설치하고 낮게 비용이 들기 위해 쉽게, 설치 크기를 단락시키세요.
2. 에너지를 절약한 작은 압력 손실.
3. 좋은 안정, 공정 모니터링을 위해 사용될 수 있습니다.
4. 큰 차등 압력, 고정밀도, 넓은 측정 범위.
5. 매끄러운 차등 압력 특성으로, 좋은 안정성.
6. 광범위한 사용, 일반적 가스, 연도 가스, 용광로는 함유하는 많은 음란, 기타 등등을 가스로 처리합니다, 장기간의 사용이 발생하지 않습니다 봉쇄 현상. 직선 파이프 섹션 전후에 스로틀 장치가 표준 보다 더 짧습니다, 약 1.5D 전에와 1D 뒤에.
7. 온라인 온도와 압력 자동 수정식의 일체형 구조체로.
삽입물 벤튜리 기술적인 매개 변수
공칭 압력 | ≤2.5MPa |
공칭 직경 | DN500~DN2600 |
정확도 | ±3%~±5% |
