제품 상세 정보:
|
| 공칭 압력: | 0.25~4.0MPa, 0.25~6.3MPa | 공칭 직경: | DN50~DN1200, DN50~DN2600 |
|---|---|---|---|
| 정확도: | ±0.1%~±1.5% | 매체 온도: | - 50C≤ Ｔ ≤500C |
| 연결 방법: | 실이 꿰인 플랜지 연결이 용접되었습니다 | 참조 표준: | GB/T2624-2006, JJG640-94와 ASMEPTC19.5-2004 |
| 하이 라이트: | 흐름 측정 벤츄리 관 유량계,플랜지 연결 벤츄리 관 유량계,터빈식 유량계 벤튜리 |
||

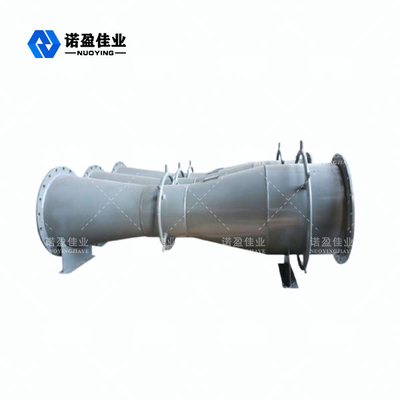

오래가고 안정적 성능 작은 압력 손실 고전적 벤튜리
원리로 일하는 고전적 벤튜리
그것이 파이프, 흐름 속도에서 드로틀을 통해 흐르는 때인 파이프를 충전하는 유체는 벤투리 스로트 목에 국부 수축을 형성할 것입니다. 그러므로, 흐름 속도는 증가합니다, 정압이 그렇게 압력차 전후에 부문 벤투리 스로트 목에서, 감소합니다. 유체 흐름이 더 클수록, 흐름의 사이즈를 기반으로 측정된 그렇게 차등 압력이 이제 될 수 있으므론 차등 압력이 더 큽니다. 이 측정 방법은 유동 연속 방정식 (질량보존의 법칙)와 베르누이의 방정식 (에너지 보존의 로스쿨)을 기반으로 합니다.
고전적 벤튜리 설계 특성
1. 단순물은 계속 구성합니다, 오래가고 안정적인 성능.
2. 유동적 수송을 위해 필요한 에너지를 절약한 작은 압력 손실.
3. 정확한 계산, 작은 에너지 소비.
4. 그것은 액체, 가스, 증기와 이상태 플로우와 같은 다양한 더러운 미디어를 위해 사용될 수 있습니다.
5. 표준 벤튜리 신체는 더 길고, 파이프 직경의 약 2 내지 5 번입니다.
6. 50 ~ 1200 지름의 더 레인지에서, 실제 흐름 보정에 대한 어떤 필요. 이 범위를 넘어서, 그것은 참조에 의해 설계되고 제조됩니다. 더 높은 정확도가 요구될 때, 실제 흐름 보정은 수행될 수 있습니다.
고전적 벤튜리 기술적인 매개 변수
| 공칭 압력 | 0.25~4.0MPa, 0.25~6.3MPa |
| 공칭 직경 | DN50~DN1200, DN50~DN2600 |
| 정확도 | ±0.1%~±1.5% |
| 매체 온도 | - 50C≤ Ｔ ≤500C |
| 연결 방법 | 실이 꿰인 플랜지 연결이 용접되었습니다 |
| 참조 표준 | GB/T2624-2006, JJG640-94와 ASMEPTC19.5-2004 |
