제품 상세 정보:
|
| 공칭 직경: | DN50~DN1000 | 공칭 압력: | ≤450MPa |
|---|---|---|---|
| 환경 온도: | -20C~+55C | 매체 온도: | -20C~+300C |
| 정확도: | ±1.0%~±1.5% | 연결 방법: | 플랜지 클램핑, 나사 결합, 플랜지 연결, 인서트 타입, 기타 등등. |
| 직선 파이프 섹션 요구조건: | 상류 직선 파이프 섹션은 ≥ 10DN이어야 합니다, 하류로 직선 파이프 섹션이 ≥ 가스 5DN이어야 합니다 | ||
| 하이 라이트: | 플랜지 클램핑 터빈식 유량계,450MPa 터빈식 유량계,드로틀 터빈 가스 계량기 |
||

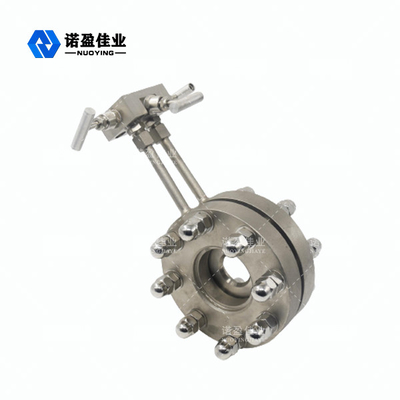

광범위한 적용 안정적인 성능 필요한 모든 것이 갖추어진 플류 미터
스로틀 장치는 여러 가지 장점을 가지지만, 일반적으로 현장 포설 작업량에서 그러나 또한 누출, 봉쇄와 다른 문제의 가능성이 높압력 라인을 느낍니다. 최근 몇 년 동안, 차압발진기는 단지 소형 사이즈가 아니라 급격한 발달과 조정되도록 쉬운 안정적인 성능을 했습니다, 근본적으로 영점을 조정하기 위한 어떤 필요도 사용하지 않습니다. 이러한 장점은 단일체 드로틀 유량계의 개발과 적용에 기여했습니다 (오리휘스판, 환형 오리피스 플레이트, 노즐, 기타 등등을 포함하여).
원리로 일하는 필요한 모든 것이 갖추어진 플류 미터
파이프라인 내부 오리피스 또는 노즐과 다른 스로틀링부에 설치되어 파이프의 내경보다 작은 개구의 스로틀링부 때문에 유체가 스로틀링부를 통해 흐를 때, 유량 빔 횡단 부분은 갑자기 수축했습니다, 흐름 속도가 가속되었습니다. 드로틀의 후부에 있는 유체에서의 정압은 감소되고 따라서 정적 압력차가 Q = K.√△P에 일치하여, 유체 유동 비율과의 명확한 수값관계를 가지고 있는 드로틀 전후에 발생됩니다. 미터가) 익숙한 차압발진기 (또는 차등 압력은 흐름 속도의 측정을 달성하기 위해 드로틀 전후에 차등 압력을 측정합니다.
필요한 모든 것이 갖추어진 플류 미터 설계 특성
1. 오리휘스판 계산은 국제 기준과 처리를 채택합니다.
2. 표준식 스로틀 장치는 실제 흐름 보정 없는 사용에 유입될 수 있습니다.
3. 더 쉽게 단일체 오리휘스판은 설치하는 것입니다, 작성되기 위한 어떤 필요도 파이프를 압박하고 직접적으로 차압발진기와 증압기에 연결될 수 없습니다.
4. 애플리케이션, 모두 단일상 흐름의 넓은 범위는 측정될 수 있습니다, 혼합 위상 흐름의 일부가 또한 적용될 수 있습니다.
5. 스로틀 장치의 구조는 카피, 단순하, 단단하, 안정적이고 믿을 만한 성능, 긴 서비스 라이프 낮은 가격에 쉽습니다.
필요한 모든 것이 갖추어진 플류 미터 기술적인 매개 변수
| 공칭 직경 | DN50~DN1000 |
| 공칭 압력 | ≤450MPa |
| 환경 온도 | -20C~+55C |
| 매체 온도 | -20C~+300C |
| 정확도 | ±1.0%~±1.5% |
| 연결 방법 |
플랜지 클램핑, 나사 결합, 플랜지 연결, 인서트 타입, 기타 등등.
|
| 직선 파이프 섹션 요구조건 |
상류 직선 파이프 섹션은 ≥ 10DN이어야 합니다, 하류로 직선 파이프 섹션이 ≥ 가스 5DN이어야 합니다
|
| 기능 설정 키 | 사용자의 요구조건에 따르면, 관련 기구는 신호 원격전송 (현장 버스 기능을 가지고 있을 수 있는 ), 지적 배상, 디스플레이 유동 또는 질량 유량, 표준 볼륨 유동, 기타 등등을 달성하기 위해 선택될 수 있습니다. |
