제품 상세 정보:
|
| 가압 추출 방법: | 표준 가압 추출 Ｃ | 공칭 압력: | ≤450MPa |
|---|---|---|---|
| 공칭 직경: | DN50~DN2600 | 정확도: | ±1.5%~±2.5% |
| 작동 온도: | -200~450C | 연결 방법: | 플랜지 연결, 접합 연결부 |
| 하이 라이트: | 고리 모양 채널형 터빈식 유량계,오리휘스판 터빈식 유량계 DN50,구조물 액체 터빈 미터 |
||

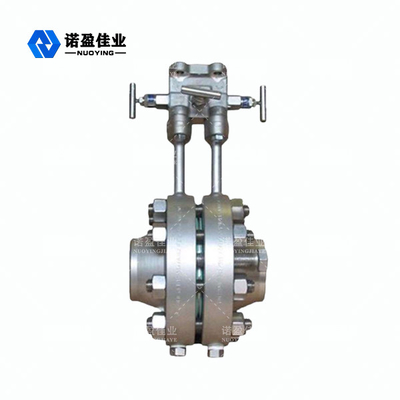

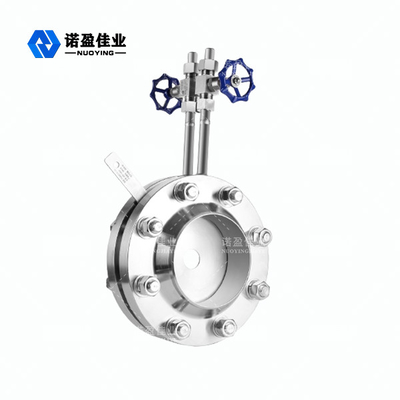

환형 채널 형 구조 유동적 NYLD-KB 구멍 트요에 링 플레이트 유량계
측정된 다양한 더러운 미디어가 쉽게 오리휘스판과 파이프 사이에 환형 슬릿을 통과할 수 있도록, 그것이 환형 채널 형 구조를 채택하기 때문에, NYLD-KB 일련 고리 모양 구멍판식 유량계는 표준 구멍판을 기초로 하여 개발된 스로트틀링 흐름 센서입니다. 그러므로, 고리 모양 구멍판식 유량계는 넓게 더러운 매체의 흐름 측정에서 사용됩니다.
원리로 일하는 NYLD-KB 구멍 트요에 링 플레이트 유량계
순환 구멍판식 유량계 중에 최소 플로우 섹션은 플레이트의 중심에 원형 홀입니다, 흐름과 순환 구멍판식 유량계 중에 최소 플로우 섹션을 측정하기 위한 플로우 영역과 가속의 급축 때문의 원형 홀을 통한 유동체가 원, 플로우 영역과 가속의 급축을 통한 유동체를 구성하기 위해 플레이트의 외부 가장자리와 강관의 내벽일 때, 가장자리 주위에서 순환 오리휘스판과 결과로 생기는 표면층의 유동체는 원통일 것입니다, 유동체에 대한 저항의 원리가 비슷하고 따라서 저항계수 상대적으로 유체에 순환 구멍판식 유량계에 의해 발생된 것은 비슷하며, 그것이 양쪽이 비슷한 유출 계수를 가지고 있는 것을 가능하게 합니다.
NYLD-KB 구멍 트요에 링 플레이트 유량계 기술적인 매개 변수
| 가압 추출 방법 | 표준 가압 추출 Ｃ |
| 공칭 압력 | ≤450MPa |
| 공칭 직경 | DN50~DN2600 |
| 정확도 | ±1.5%~±2.5% |
| 작동 온도 | -200~450C |
| 연결 방법 | 플랜지 연결, 접합 연결부 |
NYLD-KB 구멍 트요에 링 플레이트 유량계 설계 특성
1. 또한 일반적 유체의 흐름을 측정할 수 있을 뿐만 아니라, 여러가지 유형의 가스 허풍, 연도 가스, 순환수를 차갑게한 천연가스, 등과 같은 다양한 불순물 (먼지, 중단, 강우량, 등등을과 같이) 포함하는 유체에 적용될 수 있습니다.
2. 측정 포화 증기 과열 증기는 스팀 정지에 의해 형성된 응축물 준비를 회피할 수 있고 스팀이 다시 보내질 때, 그것은 빨리 정확한 측정에 들어갈 수 있습니다. 기구 본체 중에 또 다른 부분은 곧은 측정 튜브를 가지고 있어서, 사이트에 설치될 때 장착오차 (원형과 같은, 파이프 안으로 찔리는 가스킷)이 기구의 측정에 대하여 거의 효과가 없습니다.
3. 동일 압력 링 구조를 사용할 때, 직선 파이프 섹션의 길이가 오랫동안 충분하지 않을 때, 그것은 여전히 정확하게 측정될 수 있습니다. 예를 들면 다음 90 '팔꿈치의 하류에서, 미터는 전에 2D 길이를 가지고 있을 수 있습니다 ; 30 '팔꿈치의 하류에서, 미터는 전에 0.5 Ｄ 길이를 가지고 있을 수 있습니다.
4. (과열 증기와 같이) 고온과 높은 압력 유체에 적합한 용접 방법 접합부, 저렴하, 믿을 만한 연구, 안정적인 성능을 사용하기.
5. 재킷 절연구조, 쉬운 결정화에 적합하, 쉬운 증발과 가열되거나 냉각될 필요가 있는 다른 유체를 채택하세요.
