제품 상세 정보:
|
| 전형적인 애플리케이션: | 탱크와 파이프 밀도 측정 | 측정 범위: | 0.5~2.5g/cc(500-2500kg/m3) |
|---|---|---|---|
| 전원 공급기: | 24VDC,≥50 마 | 신호 출력: | 4~20 mA,0~1000Hz,RS485 모드 버스 RTU |
| 작동 온도: | -50~+200C | 최대 작업압력: | 207개 바 (3000 psi) |
| 프로세스 접속: | ANSI 150 내지 1500 RF, DN 50 PN16, DN 50 PN40, IDF와 RJT 위생적 타입 | 하우징 형태: | 강청색 주물 알루미늄 건, 밝은 황색 주물 알루미늄 건, 스테인레스 스틸 케이스 |
| 하이 라이트: | 포크 레이더 탱크 레벨 게이지,파이프 음차 흑화 도계,포크 가지고 다닐 수 있는 농도계를 조정하기 |
||

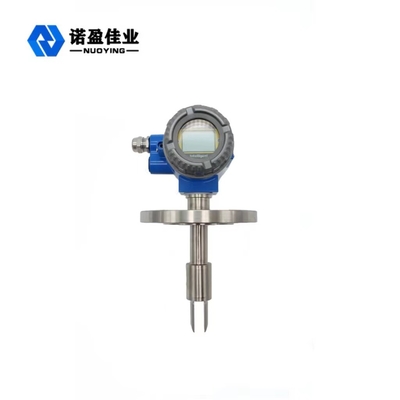

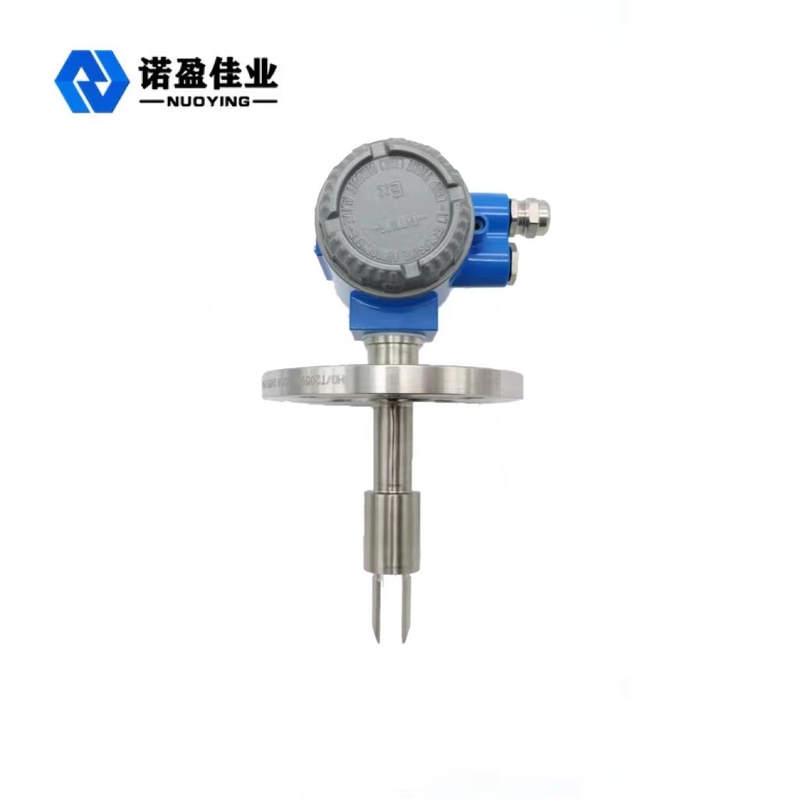

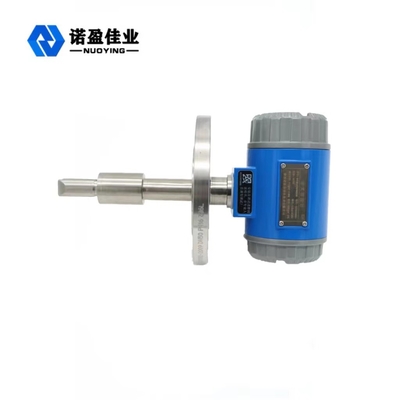

포크 농도계를 조정하여 탱크와 파이프 밀도 측정 NYDE-CR를 설치하고 사용하도록 쉽습니다
NYYC-MD 타입 삽입 농도계는 실시간 온라인 밀도 검출을 위해 사용될 수 있습니다. 그것은 참조로서 기초 매개변수로서의 밀도와 제품의 프로세스 컨트롤 또는 고형분 백분율 또는 집중 비율과 품질 관리에서 사용될 수 있습니다. 넓게 파이프라인에서 사용되는 삽입물 형태 설치를 사용할 때, 매체 밀도 검출 유체 밀도에서 열린 탱크 용기와 닫힌 탱크 용기는 매체에 삽입된 음차에 의해 받아들인 진동주파수에 직접적으로 의존합니다. 온도 보상을 제공하기 위한 센서 내장 온도 센서. 넓게 석유, 화학, 먹구름, 식품, (점토, 카보네이트, 규산염, 기타 등등과 같은) 약품과 미너럴 드레싱, 다량 산물 파이프라인 인터페이스 탐지에서 위에서 말한 산업에서 특수 응용, 교반 혼합물 밀도 검출, 반응 장치 종점 모니터링, 이온화 장치 인터페이스 탐지에서 사용됩니다.
원리로 일하는 NYDE-CR 음차 농도계
센서는 부품 진동이라는 주의로 일합니다, 조정 가랑이 구역인 구성 부품이 측정된 액체에 몰입했습니다. 음차 부분은 포크 몸체의 하단부에 고쳐진 본질적 압전 장치를 통하여 진동을 느낍니다. 진동주파수는 포크의 다른 방향의 발단에 고쳐진 이차적 압전 장치에 의해 탐지되고 그리고 나서 신호가 상부에 회로에 의해 확대됩니다. 측정된 액체 흐름이 밀접하게 관련되고 측정된 액체성 변화, 액체가 또한 흘러나오는 진동의 주파수의 비중이 변하는 액체의 비중과 진동의 주파수. 등식 D=Ko+KIT+KETz를 통하여, 측정된 액체의 비중은 정확하게 산정될 수 있습니다.
보정 (kg/m3) 없는 측정된 매체의 Ｄ = 비중
진동 (μs)의 Ｔ = 주파수.
고, Ki, K2 = 상수
밀도 검출 프로세스에서, NYYC-MD 플러그 접속식 농도계는 자동적으로 측정된 매체 (D)의 밀도에 온도의 영향을 보상할 수 있고 압력이 밀도에 어떠한 큰 효과도 없습니다.
NYDE-CR 음차 농도계 기술적인 매개 변수
| 전형적인 애플리케이션 | 탱크와 파이프 밀도 측정 |
| 하우징 소재 | 주물 알루미늄 |
| 측정 범위 | 0.5~2.5g/cc(500-2500kg/m3) |
| 눈금 측정 범위 | 0.5~2.5g/cc(500-2500kg/m3) |
| 전원 공급기 | 24VDC,≥50 마 |
| 신호 출력 | 4~20 mA,0~1000Hz,RS485 모드 버스 RTU |
| 작동 온도 | -50~+200C |
| 최대 작업압력 | 207개 바 (3000 psi) |
| 프로세스 접속 | ANSI 150 내지 1500 RF, DN 50 PN16, DN 50 PN40, IDF와 RJT 위생적 타입 |
| 공동 소재 | 316L, 스테인레스 강, 하스텔로이 |
| 포크 몸체 코팅 | 표준, PTFE, 전해 연마 |
| 보호 수준 | IP67 |
| 방폭 등급 | 엑스아 II CT6 |
| 하우징 형태 | 강청색 주물 알루미늄 건, 밝은 황색 주물 알루미늄 건, 스테인레스 스틸 케이스 |
NYDE-CR 음차 농도계 설계 특성
1. 흘러나오는 탱크, 파이프라인 또는 움직이지 않는 매체 밀도 측정에 적합합니다. 고온, 저온, 음란을 포함하는 고점성도 매스컴을 측정하는데 적합합니다.
2. 신호 처리, 계산과 진단 기능을 통합한 마이크로프로세서계 전자적 변환 장치.
3. 액상 농도와 온도의 연속적인 온라인 측정, 더 안전하고 믿을 만한고 정밀도는 직접적으로 생산 프로세스 컨트롤을 위해 사용될 수 있습니다.
4. 그것은 직접적으로 RS485 인터페이스를 통해서 PC와 의사소통을 할 수 있고 사용자들이 직접적으로 그것에 로그온하여 온라인 노드 구성, 결함 진단과 데이터를 수행할 수 있습니다.
5. 측정 밀도와 온도동안, 기본 농도, 집중 비율, 질량 백분율, 체적 분율과 다른 매개 변수는 산정될 수 있습니다.
6. 우수한 과압 보호 구조, 뛰어난 온도 안정성, 완전히 용접된 밀봉, 강건하고 믿을 만한 설계.
7. 설치하고 사용하기 위해 쉽게, 읽기를 드러내기 위해 액체를 삽입하세요.
8. 단순화된 유지, 어떤 정기 크리닝.
9. 표준 참고 소식통, 어떤 실험실 교정, 어떤 프로세스 방해 없는 보정.
10. 식료품 생산 사이트를 위해 위생적인 위험한 사이트를 위한 본질 안전.
