제품 상세 정보:
|
지름: | DN15~DN200 | 측정 튜브 재료: | 316L, 304, 304는 PTFE가 늘어 세웠습니다 |
---|---|---|---|
범위 비율: | 표준식 : 10:1; 특별 유형 : 20:1 | 매체 온도: | 표준 :-40~+100C |
연결: | 플랜지, 클램프, 스레드, 건전성 스레드 | 정확도: | 1.5% |
하이 라이트: | 젖은 유형 금속전공관 로터미터,가스 로터미터 유량계,유동적 금속전공관 로터미터 |

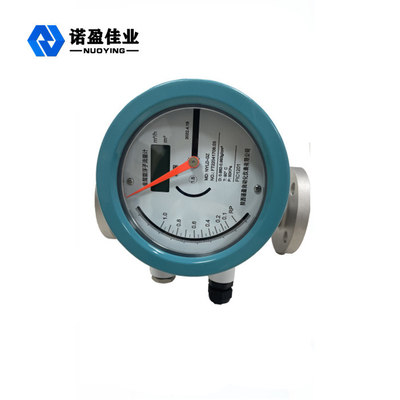

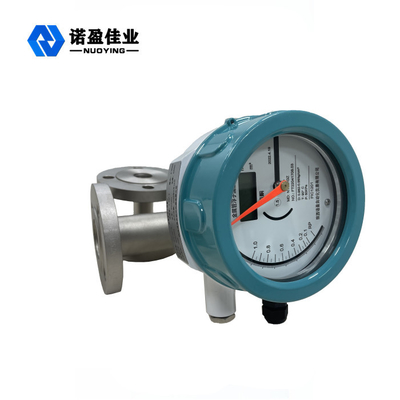

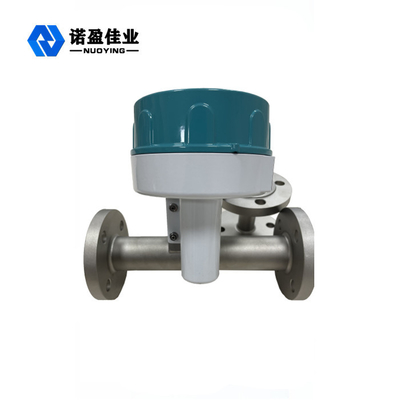

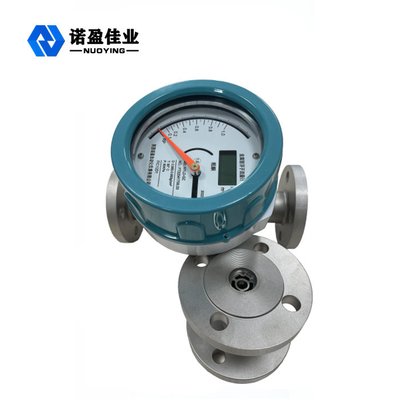

고정밀도 변수 영역 젖은 유형 액화가스 금속전공관 로터미터 유량계
고정밀도 변수 영역 젖은 유형 액화가스 금속전공관 로터미터 유량계 기술 :
금속전공관 로터미터는 플로트 위치 측정을 기반으로 한 부자식면적유량계입니다. 모든 금속 구조와 모듈 개념적 설계를 채택할 때, 그것은 넓게 소용적, 작은 압력 손실, 큰 범위 비율 (10시 1분), 특히 저전류 속도와 낮은 유량과 매체에 적합한 기타 등등 하천으로, 다양한 산업의 복잡하고 가혹한 환경 하에 흐름 측정과 프로세스 컨트롤에서 사용됩니다.우수한 성능, 신뢰성과 경쟁력있는 가격 때문에, 그것은 넓게 석유, 화학 산업, 강철 제조, 경 공업, 물 기타 등등의 분야에서 사용됩니다. 금속 파이프 유량계는 많은 다른 물질을 잡고, 모든 비부식성이고 부식성이고 강한 부식 매질의 유량계 측정에 적합합니다.
고정밀도 변수 영역 젖은 유형 액화가스 금속전공관 로터미터 유량계 특징 :
1.단일 축, 스마트 디스플레이, 높은 신뢰도, 손쉬운 유지보수, 장기간 수명 시간.
2.더 덜 튜브 위의 요구조건.
3.유량 비 :10시 1분, 특별 유형 : 20:1.
4.작은 파이프와 낮은 유량과 매체의 측정에 적합합니다.
5.동일자에 순간 흐름량과 전체 흐름을 드러낸 LCD 디스플레이.
6.비접촉 자기결합 전송.
7.고온, 고압과 가연성이고 폭발적 조건으로 강한 부식 매질과 환경에 적합한 금속 구조물.
8.이용 가능한 2가닥 도선, 배터리와 AC은 선택하기 위해 공급합니다.
9.다중 매개 변수 보정 기능, 자료 복구와 백업, 전원 장애 방지 기능.
고정밀도 변수 영역 젖은 유형 액화가스 금속전공관 로터미터 유량계 매개 변수 :
측정 범위 | 급수되세요 :1~200000L/H (20' C) |
방송되세요 : 0.03~6000m3/h (20' C, 0.1013MPa) | |
측정 범위 비율 | 표준 : 10:1; 특정 : 20:1 |
정밀도 계급 | 표준 :1.5; 특정 : 1.0 |
압력 클래스 | 표준 :DN15~DN50≤4.0MPa ; DN80~DN200≤1.6MPa |
고압 :DN15~DN50≤32MPa ;DN80~DN200≤16MPa | |
압력 손실 | 7kPa~70kPa |
매체 온도 | 표준 :-40' C~+100' C ; PTFE :-50' C~+100' C |
고압 :110' C~+450' C | |
중점도 | DN15 :η<5mpa> |
DN25 :η<250mpa> | |
환경 온도 | 리모트형 : -40' C~+85' C |
현장에서 지침형 지시기 : -40' C~+100' C | |
접속 형태 | 표준 : DIN2501 표준 후란지 ; 특정 : 특화하세요 |
배선 연결 |
M20×1.5 암나사산 (엑스드 방폭을 위한 1/2NPT 암나사산) |
전원 공급기
|
표준 : 24VDC 투-라인 4~20mA(12VDC~32VDC) |
경고하고 있는 타입 :24VDC 4라인 4~20mA(18VDC~18VDC) | |
교류형 :85~265VAC 50HZ | |
전지법 :3.6V 7.5AH 리튬 배터리 (3년 수명) | |
부하 내성 특징 | 투-라인 : resistance=50×(voltage-12)Ω=600Ω 24V를 로딩하는 최대 |
다중 라인 : 최대 부하 내성 500Ω | |
경고 신호 출력 | 갈대피리 경고 스위치 출력, 상한과 하한 유동 경고 (접점 용량 1A 30VDC) |
계전기 출력 (접점 용량 1A 30VDC, 0.25A 250VAC,0.5A 125VAC) | |
펄스 출력 기구 |
민은 50명의 부인을 간격을 둡니다 (최대 로딩 100mA 30VDC, 내부 저항 100Ω) |
LCD 디스플레이 | 순간 흐름량 디스플레이 범위 :0~50000 |
총유랑 디스플레이 범위 : 0~99999999 | |
보호 그레이드 | IP65 |
방폭 등급 | 엑스아 II CT5Ga 엑스드 II BT6Gb |
