제품 상세 정보:
|
| 신호 출력: | 4...20mA/HART/RS485... | 화면 표시 방식: | 액위, 거리 (비어 있는 높이) |
|---|---|---|---|
| 전원 공급기: | 24VDC、220VAC | 커넥터 소재: | PP/PVC/PTFE/304(optional) |
| 압력 범위: | 실내압력 | 출력: | 4-20mA 하트 RS485(optional) |
| 보호 클래스: | IP67 | 폭발 -프로오브그라데: | ExiaIICT6 Ga |
| 하이 라이트: | 20mA 초음파 레벨 송신기,초음파 레벨 송신기 PP,IP67 디지털 레벨 송신기 |
||

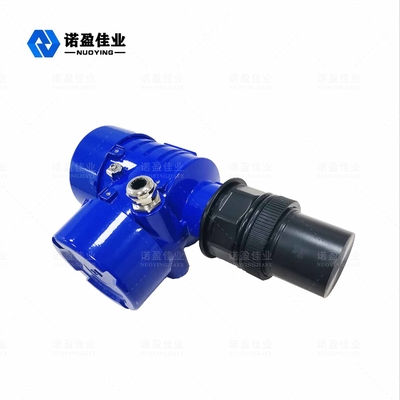

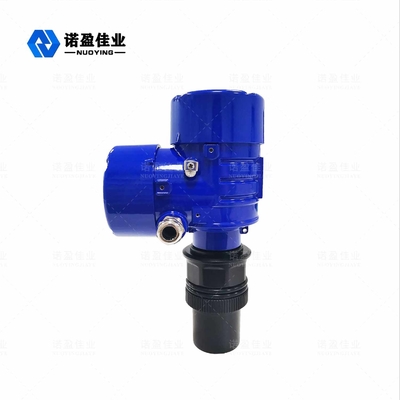

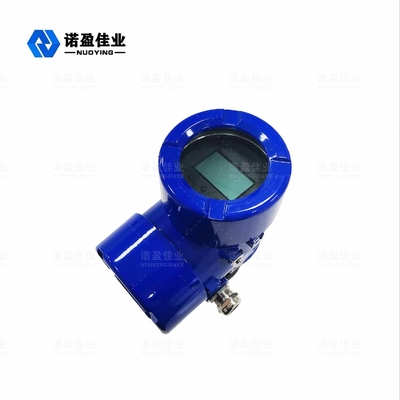

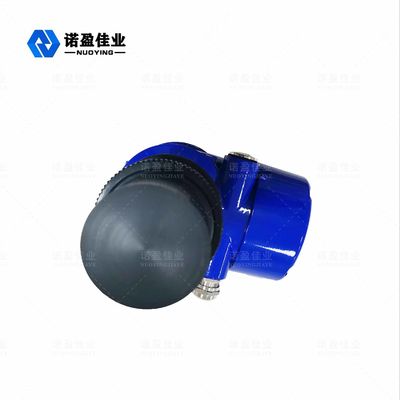

NYCSUL-503 초음파 레벨 미터는 마이크로 프로세서로 제어되는 디지털 레벨 미터입니다.센서(트랜스듀서)로부터의 초음파 펄스 측정에서 액체의 표면에서 반사된 음파는 동일한 센서에 의해 전기 신호로 변환된 압전 수정을 통해 수신되며, 소리의 송수신 사이의 시간 파동을 사용하여 센서에서 측정할 액체 표면까지의 거리를 계산합니다.비접촉 측정을 사용하기 때문에 측정 매체는 거의 무제한이며 다양한 액체 및 고체 재료 높이 측정에 널리 사용할 수 있습니다.
|
일반적인 응용 |
액체 레벨 측정 |
|
주파수 범위 |
40KHz, 100KHz |
|
프로브 유형 |
통합 |
|
프로브 재료 |
PP/PVC/PTFE/304(옵션) |
|
측정 범위 |
0~20m |
|
측정 정확도 |
＜0.25%(범위＜20m) |
|
측정 각도 |
10° |
|
전원 공급 장치 |
24VDC, 220VAC |
|
공정 온도 |
-20~+80℃ |
|
공정 압력 |
정상 압력 |
|
프로세스 연결 |
나사, 플랜지, 브래킷 장착(옵션) |
|
신호 출력 |
4...20mA/HART/RS485... |
|
디스플레이 모드 |
액체 레벨, 거리(빈 높이) |
|
설정 출력 |
상한 설정, 하한 설정 |
|
표시하다 |
LCD |
|
쉘 소재 |
폴리프로필렌/알루미늄 |
|
보호 등급 |
IP67 |
|
방폭 등급 |
엑시아ⅡCT6 가 |
※ 메모:제품수따라 맞춤형~로특정 요구 사항의사용자!
초음파 레벨 송신기작동 원리
초음파 레벨 미터는 용기 상단에 설치됩니다.전자 장치의 제어 하에 프로브는 전자 장치의 제어 하에 있는 대상에 초음파 펄스 빔을 전송합니다.음파는 물체의 표면에 의해 반사됩니다.반사된 에코의 일부는 프로브에 수신되어 전기 신호로 변환됩니다.초음파의 재전송과 재수신 사이의 시간 차이와 알려진 음속에 따라 물체의 높이 변화가 결정됩니다.마이크로파 신호는 전자 장치에 의해 처리되고 최종적으로 물체 레벨과 관련된 전기 신호로 변환됩니다.
초음파 레벨 송신기디자인 특성
