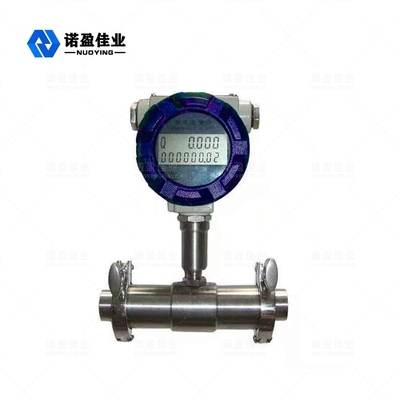

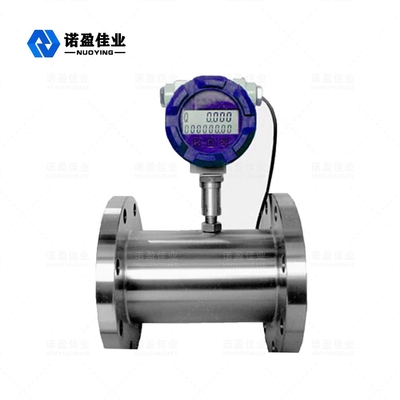

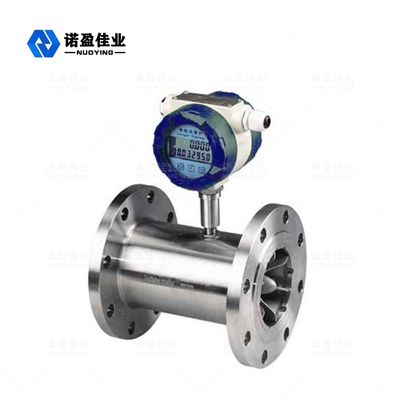

높은 정밀도 터빈 유량계 감지기 좋은 반복성 1000m



NYLD터빈 유량계



더 NYLD터빈 유량계(약칭 TUF)는 풍력계 및 수도계도 포함하는 임펠러 유량계의 주요 유형입니다.TUF는 Sensor와 Conversion-Show로 구성되어 있습니다.센서는 다중 블레이드 로터로 유체의 평균 속도에 반응하여 유량 값과 누적 유량 값을 추측합니다.회 전자의 속도(또는 원)는 판독 장치에 의해 기록을 표시 및 전송하기 전에 메커니즘, 전자기 유도, 광전 방식을 통해 포착할 수 있습니다.
미국은 1886년 초에 최초의 TUF 특허를 발표했다고 합니다. 1914년 특허에는 TUF 유량 값이 주파수와 관련이 있다고 기록되어 있습니다.1938년에 최초로 개발된 TUF는 항공기의 연료유량 측정에 적용됩니다.제트 엔진과 액체 제트 연료가 고정밀, 빠른 응답 유량 측정 장비를 요구하는 것이 시급하기 때문에 2차 세계 대전이 끝날 때까지 업계에서 사용하게 되었습니다.요즘에는 석유, 화학, 국방, 과학, 측정 등의 분야에서 광범위하게 사용될 수 있습니다.
NYLD시리즈 터빈 유량계는 간단한 구조, 가벼운 무게, 높은 정확도, 좋은 반복성, 유연한 반응, 편리한 설치/유지 보수/응용 등의 기능을 갖춘 차세대 터빈 유량계를 생산하기 위해 첨단 설계와 통합된 선도적인 기술을 끌어냅니다. 널리 사용됩니다. 동점도가 5*10-6㎡/s 미만이고 섬유, 입자 등의 불순물이 없고 스테인리스강 1Cr18Ni9Ti, 2Cr13, A12O3 및 밀봉된 경질 합금과의 부식 상호 작용이 없는 액체 측정에 적용 파이프.5*10-6㎡/s 이상의 운동학적 액체는 유량계의 실제 액체 교정 후에 측정될 수 있습니다.값 조절, 초과시 사이렌, 특수 표시 장치와 조정하면 사용할 수 있습니다.따라서 유량 값을 측정하고 에너지를 절약하는 이상적인 기기입니다.



NYLD터빈 유량계 기본 매개변수 / 기술 사양



기술 사양



호칭 직경(mm) 및 연결 방법	4,6,10,15,20,25,32,40(트레드 연결) 15,20,25,32,40(트레드 및 플랜지 연결) 50,65,80,100,125,150,200 (플랜지 연결)
정확도 등급	일반 정확도 ±1%R, ±0.5%R, 최고 정확도 ±0.2% R
측정 범위 비율	1:10,1:15,1:20
악기 재료	304 스테인리스 스틸;316L 스테인리스 스틸;등.
중온(℃)	－20 ~ ＋120℃
주변 조건	온도:-10~+55℃, 상대 습도: 5%~90% 대기압: 86~106Kpa
신호 출력	센서: 펄스 주파수 신호, 낮은 level≤0.8V 높은 level≥8V. 송신기: 현재 신호 4~20mA DC 두 개의 전선
전원 공급	센서: +12V DC, +24V DC(옵션) 변환기: +24V DC 장면 표시 유형 미터: 3.2V 리튬 전지
신호 전송 라인	STVPV 3×0.3(3선), 2×0.3(2선)
전송 거리	≤1000m
신호 라인 인터페이스	암나사 M20×1.5
방폭 등급	ExdIIBT6
보호 등급	IP65



액체에 대한 측정 범위 및 작동 압력



명사 같은 지름 (mm)	정유량(m3/h)	확장 유량 (m3/h)	일정한 공차 압력(Mpa)	특수 공차 압력(Mpa) (플랜지 연결)
DN4	0.04~0.25	0.04~0.4	6.3	12, 16, 25
DN6	0.1~0.6	0.06~0.6	6.3	12, 16, 25
DN10	0.2-1.2	0.15-1.5	6.3	12, 16, 25
DN15	0.6-6	0.4-8	6.3, 2.5(플랜지)	4.0, 6.3, 12, 16, 25
DN20	0.8-8	0.45-9	6.3, 2.5(플랜지)	4.0, 6.3, 12, 16, 25
DN25	1-10	0.5-10	6.3, 2.5(플랜지)	4.0, 6.3, 12, 16, 25
DN32	1.5-15	0.8-15	6.3, 2.5(플랜지)	4.0, 6.3, 12, 16, 25
DN40	2-20	1-20	6.3, 2.5(플랜지)	4.0, 6.3, 12, 16, 25
DN50	4-40	2-40	2.5	4.0, 6.3, 12, 16, 25
DN65	7-70	4-70	2.5	4.0, 6.3, 12, 16, 25
DN80	10-100	5-100	2.5	4.0, 6.3, 12, 16, 25
DN100	20-200	10-200	2.5	4.0, 6.3, 12, 16, 25
DN125	25-250	13-250	1.6	2.5, 4.0, 6.3, 12, 16
DN150	30-300	15-300	1.6	2.5, 4.0, 6.3, 12, 16
DN200	80--800	40-800	1.6	2.5, 4.0, 6.3, 12, 16



가스 측정 범위 및 사용 압력



모델	지름 (mm)	유량 (m3/h)	초기 유량 (m3/h)	공차 압력(Mpa) (플랜지 연결)
25A	25(1”)	0.7-7	0.6	4.0 플랜지 또는 스레드
25B		1.5-15	1.0	4.0 플랜지 또는 스레드
25C		3-30	2.0	4.0 플랜지 또는 스레드
40A	40(1.5인치)	4-40	2.5	4.0 플랜지 또는 스레드
40B		8-80	삼	4.0 플랜지 또는 스레드
50A	50 (2”)	10-100	3.5	4.0 플랜지
50B		15-150	4	4.0 플랜지
80	80 (3”)	15-300	4	1.6 플랜지
100	100 (4”)	20-400	5	1.6 플랜지
150	150 (6”)	50-1000	8	1.6 플랜지
200	200(8인치)	100-2000	20	1.6 플랜지
250	250(10인치)	150-3000	30	1.6 플랜지
300	300(12인치)	200-4000	40	1.6 플랜지



NYLD터빈 유량계 운영 중 원칙



측정된 액체가 센서를 통해 흐르면 구동 베인이 회전하기 시작하며, 속도는 파이프의 평균 흐름에 정비례합니다.베인의 회전은 자기탄성 변환기의 자기 저항 값을 주기적으로 변경합니다.자기 테스트 코일의 자속은 주기적으로 변화하여 주기적인 유도 전압을 생성하며, 이는 펄스 신호이며 돋보기로 증폭된 후 표시하기 위해 디스플레이로 전송됩니다.

Turbine Flowmeter의 유량 방정식에는 실제와 이론이 모두 포함됩니다.

• 실제 방정식:

큐_v=f/k

큐_중= 문_Vvρ

큐_V체적 유량을 나타냅니다. (단위: m^삼/에스)

큐_중질량 유량을 나타냅니다. (단위 ㎏/s)

f : 출력 신호 주파수 참조(단위 Hz)

k : 유량계 계수 참조(단위 P/m^삼).

유량계 계수와 유량의 관련 곡선은 그래프에 있습니다(다이어그램: 터빈 유량계 특성 곡선).보시다시피 요인 곡선은 선형성과 비선형성의 두 부분으로 나눌 수 있습니다.선형 부분은 구조, 센서 크기 및 유체 점도와 관련된 기능인 전체 곡선의 2/3를 차지합니다.비선형성 부분의 특징은 베어링의 마찰력, 액체의 점성 저항의 영향을 받습니다.유량이 센서의 하한보다 낮을 때 계기 계수는 그에 따라 빠르게 증가합니다.압력 손실의 값과 유량은 제곱 관계와 유사합니다.유량이 상한값을 초과한 경우 캐비테이션 방지에 주의하십시오.터빈 유량계가 유사한 구조를 가질 때 곡선은 유사한 기능을 갖지만 시스템 오류가 다릅니다.





센서 계수는 센서 내부의 유체 메커니즘을 고려하지 않을 수 있는 교정 기기로 계산할 수 있으며 입력된 유량 및 주파수의 출력 펄스 신호로 확인할 수 있습니다.따라서 우리는 센서를 블랙박스로 볼 수 있어 적용에 편리합니다.그러나 변환 계수(또는 계기 계수)는 교정 조건이 기준 조건인 일부 조건을 준수해야 합니다.이 조건에서 벗어나면 요인이 변경됩니다.변경 사항은 센서 유형, 파이프 설치 조건 및 유체 물리적 매개변수 측면에서 결정됩니다.

• 이론적인 유량 방정식:

운동량 정리에 따르면 운동 방정식을 나열 할 수 있습니다. 임펠러.

제이드와이dt=엠₁-중₂-중_삼-중₄

공식에서,

J: 임펠러 관성 모멘트;

드와이dt:회전 가속도;

중₁: 액체 구동 토크

중₂: 점성저항모멘트

중_삼: 베어링 마찰 모멘트

중₄: 자기 모멘트.

임펠러가 등속으로 회전할 때 J드와이dt=0, 그리고 M₁=엠₂+엠_삼+엠_4.이론 분석과 실험 검증을 통해 공식은 다음과 같이 추론할 수 있습니다.

n=수용성_V+B-씨큐_V

공식에서,

n: 임펠러 회전 속도를 나타냅니다.

큐_V: 체적 유량을 나타냅니다.

A: 유체 물리적 특성과 관련된 요소(밀도, 점도 등 포함), 임펠러 구조 매개변수(블레이드 각도, 임펠러 직경, 유로 단면적 등)

B: 상단 베인 갭 및 유체 유속 분포와 관련된 요소;

C: 마찰 모멘트와 관련된 인자.

국내외 학자들은 다양한 센서 구조 및 유체 작업 조건에 적용되는 많은 유동 방정식을 이론상으로 제시했습니다.지금까지 터빈 계기의 유체역학적 특성은 유체의 물성 및 유동 특성과 복잡한 관계를 가지고 있어 아직 명확하지 않습니다.예를 들어, 유동장에서 소용돌이와 비대칭 속도 분포가 나타날 때 유체역학적 특성은 매우 복잡합니다.

따라서 기기 요인은 이론 공식으로 추론할 수 없으며 실제 유량 보정으로 확인할 수 있습니다.그러나 이론적 공식은 실제로 중요했습니다.센서 구조 매개변수의 설계 및 예측 및 계기 요인 변경 규칙의 평가 지침에 사용할 수 있습니다.



NYLD터빈 유량계 특징

• 높은 정확도(일반 정확도±1%R, ±0.5%R, 최고 정확도±0.2% R);
• 좋은 반복성(단기적인 것은 0.05%--0.2%에 도달), 정기적인 교정 또는 온라인 교정에서 매우 높은 정확도로 인해 무역 결제에 우선적으로 사용됩니다.
• 펄스 주파수 신호 출력은 제로 드리프트 및 강력한 간섭 방지 용량으로 전체 계산 및 컴퓨터 연결에 적용할 수 있습니다.
• 고주파수(3-4kHz)를 달성할 수 있으며 높은 분해능을 가지고 있습니다.
• 넓은 범위: 중간 또는 큰 지름은 1:20에 도달할 수 있고 작은 지름은 1:10에 도달할 수 있습니다.
• 작고 가벼운 구조, 편리한 설치 및 유지 보수, 광범위한 적용 능력.
• 고압계기로 제작할 필요가 없는 구멍으로 고압측정에 적용.
• 완전한 맞춤형 버전 센서는 사용자의 특별한 요구에 따라 다양한 유형으로 설계될 수 있습니다.예를 들어, 저온형, 고압형, 위생형 등
• 삽입형으로 제작이 가능하여 압력손실이 적고, 가격이 저렴하며, 빼기 위한 불필요한 정지유량, 설치 및 유지보수가 간편하여 대경직경 측정에 적용할 수 있습니다.

NYLD터빈 유량계범주



1.NYLD 시리즈는 기능에 따라 두 가지 범주로 나눌 수 있습니다.

• 터빈 유량 센서/트랜스미터
• 지능형 통합 터빈 유량계

2. 기능 그림:



터빈 유량 센서/트랜스미터

이러한 종류의 제품에는 장면 표시 기능이 없으며 먼 거리까지 출력을 전송하는 신호만 생성합니다.흐름 신호는 펄스 또는 전류(4-20ma) 신호로 나눌 수 있습니다.이 계기는 저가, 고조립, 작은 크기를 가지고 있으므로 사용하는 컴퓨터 제어 시스템에 두 번째 디스플레이, PLC, DCS와 일치하도록 적용할 수 있습니다.

다른 신호 출력에 따라 NYLD-N 및 NYLD-A 유형으로 나눌 수 있습니다.



NYLD—N 센서
12--24V DC 전원 공급 장치, 3선 펄스 출력,
높은 level≥8V, 낮은 level≤0.8V, 신호 전송 distance≤1000M.



NYLD - 송신기
24V DC 전원 공급 장치, 2선 전류(4-20mA) 신호 출력, 신호 전송 거리 ≤1000M.



지능형 통합 터빈 유량계
그것은 터빈 유량 센서와 누적 계산 디스플레이어 통합을 갖춘 새로운 지능형 유량계를 구성하기 위해 고급 초저전력 소비 단일 칩 마이크로 프로세서 기술을 채택합니다.그것은 현장에서 이중 행 LCD 디스플레이, 조밀한 구조, 직접적이고 명확한 판독, 높은 신뢰성, 외부 전원의 간섭 방지, 천둥 공격 방지 및 저렴한 비용 등 많은 명백한 이점을 가지고 있습니다.
계측기 요소의 3가지 점을 수정하고 비선형 지능적으로 보정하고 현장에서 수정합니다.
하이클리어 LCD 디스플레이는 순간유량(유효숫자 4개)과 누적유량(유효숫자 8개, 누적유량(유효숫자 8개 리셋)을 동시에 보여줍니다. 모든 유효 데이터는 10년 동안 보관할 수 있습니다. 유량계는 모두 방폭 제품이며 방폭 등급은 ExdIIB6입니다.
이러한 유형의 터빈 유량계는 공급 전원 및 원격 신호 전송 방법 측면에서 유형 NYLD-B 및 NYLD-C로 나눌 수 있습니다.
NYLD-B 유형: 공급 전원 3.2V10AH(리튬 배터리)는 4년 이상 지속적으로 작동할 수 있지만 신호 출력은 없습니다.
NYLD-C 유형: 외부 전원 24V DC, 출력 일반 2선 전류 신호(4-20m A), 다른 장면 요구에 따라 RS485 또는 HART 통신을 추가할 수 있습니다.



NYLD터빈 유량계유형 선택



모델

설명

NYLD- □/ □/ □/ □/ □/ □/ □

DN (mm)

4

4mm, 정상적인 흐름 범위0.04-0.25m삼/h, 넓은 흐름 범위0.04-0.4m삼/시간

6

6mm, 정상적인 흐름 범위0.1-0.6m삼/h, 넓은 흐름 범위0.06-0.6m삼/시간

10

10mm, 정상적인 흐름 범위0.2-1.2m삼/h, 넓은 흐름 범위0.15-1.5m삼/시간

15

15mm 정상 흐름 범위0.6-6m삼/h, 넓은 흐름 범위0.4-8m삼/시간

20

20mm 정상 흐름 범위0.8-8m삼/h, 넓은 흐름 범위0.4-8m삼/시간

25

25mm 정상 흐름 범위1-10m삼/h, 넓은 흐름 범위0.5-10m삼/시간

32

32mm 정상 흐름 범위1.5-15m삼/h, 넓은 흐름 범위0.8-15m삼/시간

40

40mm 정상 흐름 범위2-20m삼/h, 넓은 흐름 범위1-20m삼/시간

50

50mm 정상 흐름 범위4-40m삼/h, 넓은 흐름 범위2-40m삼/시간

65

65mm 정상 흐름 범위7-70m삼/h, 넓은 흐름 범위4-70m삼/시간

80

80mm 정상 흐름 범위10-100m삼/h, 넓은 흐름 범위5-100m삼/시간

100

100mm 정상 흐름 범위20-200m삼/h, 넓은 흐름 범위10-200m삼/시간

125

125mm 정상 흐름 범위25-250m삼/h, 넓은 흐름 범위13-250m삼/시간

150

150mm 정상 흐름 범위30-300m삼/h, 넓은 흐름 범위15-300m삼/시간

200

200mm 정상 흐름 범위80-800m삼/h, 넓은 흐름 범위40-800m삼/시간

유형

N

기본형, +12V 공급 전원, 펄스 출력, 하이 레벨엘≥l8V, 낮은 수준 ≤0.8V

ㅏ

4-20mA 2선 전류 출력, 원격 전송 유형.

비

배터리 공급 전원, 장면 표시 유형.

씨

장면 표시/4-20m 2선 전류 출력

C1

장면 표시/ RS485 통신 프로토콜

C2

장면 표시/HART 통신 프로토콜

정확도 등급

05

정확도 등급 0.5

10

정확도 등급 1.0

측정 범위 표시

여

넓은 유량 범위의 터빈

에스

표준 측정 범위 터빈

재료

에스

304 스테인리스 스틸

엘

316(L) 스테인리스 스틸

방폭

N

표시 없음, 비방폭

이자형

방폭(ExdIIBT6)

압력 등급

N

노멀(전 사진 참고)

H(x)

고압(전 사진 참조)



참고: DN15-DN40은 정기적으로 나사 연결이 필요하지만 끝 부분의 공칭 직경에 "FL"을 추가하여 플랜지 연결로 만들 수 있습니다.



NYLD터빈 유량계설치 크기













호칭 직경(mm)	L(mm)	G	D(mm)	d(mm)	구멍 번호
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ25	12



NYLD터빈 유량계설치 시 주의사항



(1) 설치 장소:
센서는 유지보수가 용이하고 배관의 진동이 없고 강한 전자파 간섭이 없고 고온 복사의 영향을 받는 장소에 설치해야 합니다.터빈 유량계의 일반적인 배관 설치 시스템은 그림과 같습니다.구성의 각 부분은 측정 대상을 고려하여 선택할 수 있지만 전부는 아닙니다.터빈유량계는 속도수차 및 회전유량에 민감하므로 진입센서는 충분히 발달된 관유량과 필요한 직관 또는 정류기와 일치하여야 한다.흐름 저항의 상류 측 구성 요소가 변수인 경우 상류 파이프라인 길이는 일반적으로 20D 이상이고 하류 파이프라인 길이는 5D 이상입니다.설치 공간이 이러한 요구 사항을 충족하지 못하는 경우 유량 저항 구성 요소와 센서 사이에 유량 정류기를 설치할 수 있습니다.센서는 직사광선과 비를 피할 수 있는 실외에 설치해야 합니다.



업스트림 구성 요소 유형	단일 90° 각도 벤드	동일한 수준에서 두 배 90° 각도 굽힘	다른 수준에서 두 배 90°각 구부리기	동심 감소 파이프	전체 밸브 열기	오픈 하프 밸브	다운스트림 측면 길이
L/DN	20	25	40	15	20	50	5



(2) 파이프와의 연결에 대한 설치 요구 사항:
수평으로 설치된 센서는 배관의 경사가 보이지 않아야 하며(일반적으로 5° 이내) 수직으로 설치된 것은 동일해야 합니다. .측정 시 바이패스 파이프에 누출이 없는지 확인해야 합니다.
새로운 파이프라인에서 센서의 위치는 먼저 짧은 파이프로 교체됩니다.파이프 라인 내부가 정리되면 짧은 파이프를 공식적으로 센서로 다시 변경할 수 있습니다.이 단계는 항상 무시되어 왔으며, 파이프라인을 청소하는 동안 센서가 자주 손상될 수 있습니다.
측정유체에 불순물이 포함되어 있으면 상류측 센서보다 먼저 필터를 설치해야 합니다.연속 흐름 액체에는 불순물을 차례로 제거하는 두 세트의 필터를 설치하거나 자동 제거 유형 필터를 선택해야 합니다.액체에 공기가 섞이면 엘리미네이터를 상류측에 설치해야 합니다.필터 또는 제거기의 입구는 안전한 장소로 유도되어야 합니다.
센서의 위치가 파이프라인의 하단에 있는 경우 배수 밸브를 센서 뒤에 고정하여 정기적으로 불순물을 배출하여 주거 침전물을 방지해야 합니다.측정된 액체가 통기되기 쉬운 경우 센서의 출구 압력은 정확도와 수명을 손상시킬 수 있는 에어 포켓을 방지하기 위해 Pmin 이상이어야 합니다.
Pmin=2⊿P+1.25Pv Pa
Pmin: 최저 압력 Pa;
⊿P: 센서 유량이 가장 큰 Pa일 때 압력 손실;
Pv : 사용온도가 최고점 Pa에 도달했을 때의 포화증기압.

유량 제어 밸브는 센서의 하류에 고정되어야 하고 상류 측의 차단 밸브는 모두 열려야 합니다.
밸브는 진동이 발생하지 않으며 외부로 누출될 수 있습니다.역류를 방지할 수 있는 유량 범위로
체크 밸브를 고정하여 유체의 역류.센서와 파이프라인은 모두 동심이어야 합니다.밀봉 와셔



NYLD터빈 유량계연결 방법







터빈 유량 센서/트랜스미터:(모델 NYLD-N, 모델 NYLD-A)

1. 기본 유형:





NYLD-N형 터빈유량계 연결방식





NYLD-A형 터빈 트랜스미터 연결 방식



2. 방폭 유형:

NYLD-N 유형 터빈 유량계 센서 연결 방법:





NYLD-A 유형 터빈 유량 트랜스미터 연결 방법:





지능형 통합 터빈 유량계(모델 NYLD-C)





NYLD터빈 유량계애플리케이션



NYLD-N 기본형 터빈 유량계:

이 센서는 판매 전에 보정 및 조정되었으므로 검사할 필요가 없습니다.

센서는 디스플레이 장치와 결합됩니다. 먼저 디스플레이 장치의 입력 기능과 일치해야 하는 출력 특성(펄스 빈도 범위, 레벨, 폭 등)을 확인합니다.디스플레이 매개변수는 센서 요인으로 설정해야 합니다.센서 전원, 전선 및 저항도 서로 일치해야 합니다. 또한, 센서의 전치사 증폭기는 예를 들어 방수 조치를 취하기 위해 전자기 간섭을 방지하기 위해 고려되어야 합니다.

NYLD-A 터빈 유량 트랜스미터:

이 트랜스미터는 구매 시 고객의 요구에 따라 유량 출력 영점과 전체 범위 값을 잘 설정해야 합니다.

유량계가 작동하고 유량 출력 영점을 현장에서 조정해야 할 때 작동 방법은 다음과 같습니다.

유량계 파이프의 밸브를 닫고 파이프에 유량이 없는지 확인하십시오.전원을 켜면 직렬 연결된 전류계가 유량계의 출력 전류를 모니터링할 수 있습니다.회로 기판의 W502 전위차계를 약간 조정하여 출력 전류를 4m A로 되돌립니다.

참고: 유량계의 전체 범위 값은 작동 후 현장에서 조정할 수 없습니다.필요한 경우 공장으로 반환하여 필요에 따라 표준 설치를 완료하십시오.



NYLD터빈 유량계사용상의 주의



(1) 실행 중인 스위치 순서
※분기배관이 없는 센서는 상류측 반쪽 밸브를 살짝 열고 하류측 밸브를 살짝 열어야 합니다.잠시 동안(약 10분) 작은 유량으로 운전할 때는 상류측 밸브 전체와 하류측 밸브를 정상 유량으로 여십시오.
※분기가 있는 센서는 먼저 분기배관밸브, 반상류밸브, 하류밸브를 열고 분기밸브를 작은 유량으로 닫은 후 잠시 작동시켜야 합니다.그런 다음 전체 상류 밸브를 열고 전체 분기 밸브를 닫고(누설이 없는지 확인) 마지막으로 하류 밸브를 필요한 유량으로 조정합니다.
(2) 저온 및 고온 유체 시동
저온 유체가 파이프를 통해 흐를 때 먼저 물을 배출한 다음 최소 유량으로 15분 동안 흐르게 하고 점차 정상 유량으로 상승해야 합니다.흐름을 멈추면 파이프 온도와 주변 온도에 가까워질 때까지 점차 감소해야 합니다.
고온 유체의 작동은 이 낮은 유체와 유사합니다.
(3) 기타 참고 사항:
1) 밸브의 개폐는 천천히 해야 한다.자동 제어 스위치를 채택할 경우 "2개 열림, 2개 닫기" 방식을 사용하여 유체가 베인 휠에 손상을 주는 것을 방지하는 것이 가장 좋습니다.
2) 센서의 하류 압력을 확인하여 캐비테이션을 방지하는 조치를 취하십시오.
3) 센서 요인이 변하는 것처럼 보일 수 있으므로 파이프 라인에서 정기적으로 교정해야 합니다.유량이 허용 범위를 벗어나면 센서를 교체해야 합니다.
4) 배관을 청소할 때 사용된 흐름 방향, 값, 압력 및 온도 등의 표준을 확인해야 합니다. 그렇지 않으면 정확도가 떨어지거나 손상될 수 있습니다.
5) 장시간 정상 작동을 보장하기 위해 센서 점검을 강화한다.비정상을 찾아 조치를 취해야 합니다.예를 들어, 베인 휠 회전을 모니터링하면서 비정상적인 음성을 듣습니다.





NYLD터빈 유량계문제 및 솔루션





문제	가능한 이유	해결책
액체가 정상적으로 흐를 때 표시되지 않거나 총 추가가 없습니다.	확인하다: 1) 개방 회로.느슨한 접촉(와이어 전원 wirefusecoilPCB) 2) 베인 휠에는 회전이 없습니다.	1) 전기 계량기로 문제 지점을 찾거나 이 회로 기판을 예비 기판으로 교체합니다. 2) 베인 휠을 청소하거나 교체하고 인접 부품과 마찰이 없는지 확인하십시오.
흐름을 보여주는 것이 점차 떨어지고 있습니다.	1) 필터 차단 2) 파이프의 밸브가 코어에 느슨함 3) 베인 휠에 불순물이 있습니다.	1) 필터 청소 2) 밸브 수리 또는 교체 3) 센서를 청소한 다음 다시 보정해야 합니다.
액체에 흐름이 없을 때 화면에 여전히 흐름이 표시됩니다.	1) 케이블에 외부 간섭이 있는 양호한 접지선이 없습니다. 2) 오류 신호를 생성하는 진동이 있는 파이프 3) 차단 밸브에 누설 유량이 있어 누설이 있습니다. 4) 디스플레이의 내부 회로 또는 부품이 손상되어 간섭이 발생하는 경우	1) 양호한 접지선을 갖도록 수리하거나 교체하십시오. 2) 파이프 라인을 강화하거나 진동을 방지하기 위해 블랙렛을 설치하십시오. 3) 밸브 유지 또는 교체 4) 간섭원을 점차적으로 확인하고 제거합니다.
표시 값은 경험 추정치와 분명한 차이가 있습니다.	1) 센서의 내부 터널이 잘못되었습니다. 2) 센서 내부에 캐비테이션 현상이 나타납니다. 3) 배관 내부의 흐름이 문제를 일으킨다. 4) 디스플레이 내부가 잘못된 경우 5) 영구자석 소재의 효과가 점점 약해진다 6) 실제 유량이 정상 범위 내에 있지 않습니다.	1)-4) 올바른 방법을 사용하도록 먼저 원인을 찾아야 합니다. 5) 자석 재료 교체 6) 적절한 센서 선택





NYLD터빈 유량계운송 및 보관



센서는 단단한 나무 상자에 넣어야 하며(작은 지름은 상자에 넣을 수 있음) 상자에서 자유롭게 흔들릴 수 없습니다.휴대 할 때 조심스럽게 내려 놓고 딱딱하게 짐을 싣거나 내리기를 거부해야합니다.
예약 장소는 다음과 같은 조건으로 확인되어야 합니다.
1. 비와 습기를 피하십시오.
2. 기계적 진동과 파업을 피하십시오.
3. 온도 범위:-20℃--+55℃;
4. 상대 습도: 80% 이하;
5. 주위 환경은 부식성 가스를 포함하지 않습니다.

개봉 시 주의사항

상자를 열 때 파일과 액세서리가 완전해야 합니다.상자의 파일에는 사용 설명서, 테스트 인증서 및 포장 목록이 포함되어 있습니다.센서는 운송 중 파손 여부를 잘 관찰하여 잘 처리해야 합니다.사용자는 인증서가 손실되지 않도록 보호해야 하며 그렇지 않으면 기기 요소를 설정할 수 없습니다.



주문에 필요한 지식

사용자는 터빈 유량계를 주문할 때 유체의 공칭 직경, 작동 압력, 작동 온도, 유량 범위, 유체 범주 및 주변 조건에 따라 적절한 모델 사양을 선택해야 합니다.방폭형 센서는 방폭 요구 사항이 있고 방폭 등급이 엄격할 때 선택해야 합니다.
디스플레이 기기가 당사와 일치하는 경우 관련 지침을 참조하여 적절한 모델을 선택하거나 정보 제공 측면에서 선택한 기술 엔지니어의 설계를 사용하십시오.원하는 신호를 보내는 데 사용하는 케이블의 길이와 사양을 제공해야 합니다.
터빈 유량계의 지능형 통합(NYLD-B/C NYLD-B/C)





특징	터미널 이름	연결
2선식 4-20MA	V+	2선식 4-20MA 양극
	V-	2선식 4-20MA 음극
펄스 출력	V+	12/24V 전원 포지티브
	V-	12/24V 전원 네거티브
	펄스 출력	펄스 출력
485 출력	ㅏ	485화 끝
	비	485 B 끝
1-5V 출력	V+	24V 전원 포지티브
	V-	24V 전원 네거티브
	ㅏ	1-5V 출력 +
	비	1-5V 출력 -
배터리 전원 터미널	티+	3.6V 배터리 포지티브
	티-	3.6V 배터리 네거티브

작동 조건 "＞"를 누르고 암호 입력 인터페이스로 들어가고 "<"결합을 누르고 약 1.2초 암호 입력을 시작합니다.
2010년 비밀번호 설정(엔지니어 오퍼레이션)그림 2
주요 설명:
“<”버튼을 누르십시오(“<”버튼을 약 1.2초 동안 누르십시오. 확인을 나타냄)
“+”버튼 누름(“<”버튼 누름 약 1.2초 종료 의미)
"+" 버튼을 누르십시오. 입력 상태에서 커서의 값을 변경하려면 순환합니다.
“<” 버튼 누름 현재 커서 위치 입력 이동
입력 상태 “<” 누름, 비밀번호 메뉴 진입 오른쪽 , 잘못된 입력 초기 상태로 복귀





계기판 작동 지침



하위 메뉴 번호	메뉴 표시	의미	항목 또는 값 범위 선택
1	유량 단위 선택	유량 단위 선택(기본값 0)	0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/h 5:+/h 6:kg/h 7:kg/m
2	알고리즘 선택	알고리즘 선택(기본값 0)	00: 일반 체적 유량, 01: 일반 질량 유량, 02: 일반 가스 체적 유량, 03: 일반 가스 질량 유량
삼	흐름 계수	유량 계수(기본값 3600)	미터 계수, UnitsP/m³ 설정
4	전체 규모 출력 흐름	전체 스케일 출력 흐름(기본값 1000)	기기가 4-20MA 아날로그 신호를 출력할 때 값을 설정해야 하며, 0 단위 및 일관된 흐름 단위가 아닙니다.
5	밀도 설정	농도 설정(기본값 1.0)	질량 유량(01. 03)을 선택하는 알고리즘이 설정되어야 하는 경우, 단위:KG/m³
6	온도 설정	온도 설정(기본값 0.0)	온도 값을 설정하고 02를 선택합니다. 03 알고리즘, 반드시 설정해야 합니다. 단위:℃
7	절대압 설정	가스 절대 압력 설정	---
8	더 낮은 컷 트래픽	펄스 입력 백분율 제거 설정	전체 규모 트래픽 제거의 % 값이 0-100일 때 이 전류 모드를 사용하고 펄스 유형 범위를 올바르게 설정해야 합니다.
9	485 주소	RS485 직렬 통신 설정	범위: 0-255
10	감쇠 시간	디스플레이 출력 댐핑 시간 설정(기본값 4S)	전류 출력을 설정하고 댐핑 시간을 표시합니다. 유량 변동이 있는 출력 전류를 피하고 범위를 표시하려면: 2-32
11	전체 흐름 지우기	전체 흐름 지우기	총 흐름 지우기 "예"를 선택하고 "E"를 누르십시오.
