제품 상세 정보:
|
매체: | 액체 | 온도: | -40-130C |
---|---|---|---|
압력: | 0-2MPa | 전원 공급기: | 24VDC |
출력: | SPDT | 덮개 물질의 길이: | 100 밀리미터 |
연결: | 나사산 | ||
하이 라이트: | IP67 음차 레벨 송신기,음차 레벨 송신기 SPDT,SPDT 음차 스위치 |

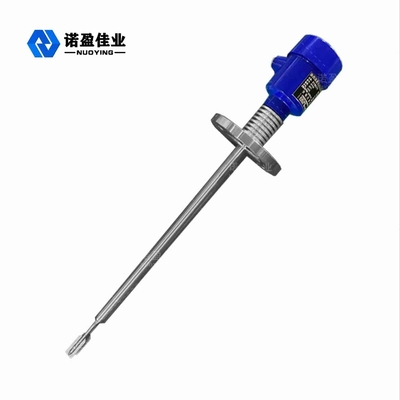

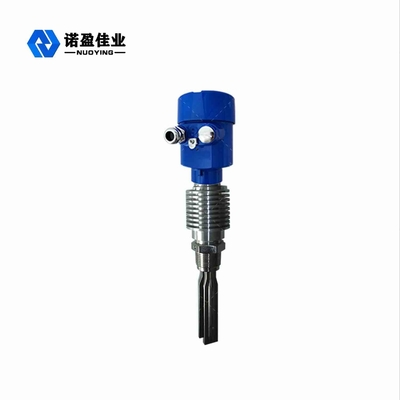

음차 레벨 스위치
NYYCUK 음차 레벨 스위치는 새로운 유형의 레벨 스위치입니다.거의 모든 액체 매질에 적합할 뿐만 아니라 자유롭게 흐르는 중간 밀도 고체 분말 또는 과립의 측정에도 적합합니다.음차 레벨 스위치는 기본적으로 움직이는 부분이 없기 때문에 기계적 마모가 비교적 적기 때문에 유지 보수 및 조정이 필요하지 않으며 사용이 간편하고 편리합니다.
또한, 레벨 스위치는 긴 서비스 수명, 안정적인 성능, 안전성 및 신뢰성, 강력한 적응성(측정된 매체의 다른 전기 매개변수 및 밀도는 측정에 영향을 미치지 않음)의 장점이 있는 외국 신기술 및 독창적인 수입 칩을 채택합니다. , 무조정(어떤 매질을 측정하든 현장 조정이 필요하지 않음) 및 유지보수가 필요하지 않아 야금, 건축 자재, 화학 공업, 경공업, 곡물 및 기타 산업에서 재료 수준의 공정 제어에 널리 사용됩니다. .
음차 레벨 스위치 액체기술적인 모수
일반적인 애플리케이션 | 코팅 유체, 폭기 유체 및 슬러리를 포함한 대부분의 유체에 사용 가능 |
포크 본체 재질 | 304/316L(옵션) |
포크 길이 | 44mm(사용자 정의 가능) |
전원 공급 장치 | 24VDC, 220VAC |
작동 온도 | 포크 본체 -40~+180℃ 계기 -40~+80℃ |
공정 압력 | <2.0MPa |
프로세스 연결 | 스레드, 플랜지(옵션) |
신호 출력 | SPDT 릴레이 출력 |
보호 등급 | IP67 |
방폭 등급 | 엑시아ⅡCT6 가, 엑시브ⅡCT6 Gb |
음차 레벨 스위치설치아르 자형요구 사항
음차 레벨 스위치전기 연결
NYYCUK 소리굽쇠 레벨 스위치의 배선은 그림과 같습니다.계기단자의 1번과 2번은 AC220V AC 전원, 3번은 접지, 4번과 5번은 DC24V DC 전원 공급), 6번, 7번, 8번, 9번, 10번, 11번은 릴레이 출력 단자입니다.
선택 제한 선택이 L 상태일 때:
릴레이의 접점 6, 7, 9, 10은 상시 닫혀 있고 접점 7, 8, 10, 11은 상시 열려 있습니다.빨간색 표시등이 켜지면 소리굽쇠가 진동하는 상태임을 나타냅니다.재료가 플러그에 닿으면 플러그가 진동을 멈추고 녹색 표시등이 켜지고 릴레이가 뒤집히고 정상적으로 열린 접점 7, 8, 10, 11이 닫히고 정상적으로 닫힌 접점 6, 7, 9, 10이 분리됩니다. , 소리굽쇠가 정지된 진동 상태임을 나타냅니다.
