제품 상세 정보:
|
류출 한계: | 0~20~1600 m3/h | 공칭 압력: | 1.0MPa,1.6MPa |
---|---|---|---|
정확도: | ±1.0%R,±1.5%R | 재료: | 알루미늄 알로, 알루미늄 |
공칭 직경: | DN20~DN200 | 측정된 매체 온도: | -20C~60C |
방폭 등급: | ExdIIBT6 | 보호 그레이드: | IP65 |
하이 라이트: | 1Mpa 기반 터빈식 유량계,알루미늄 루츠식 유량계,1Mpa 터빈 유량 측정계 |

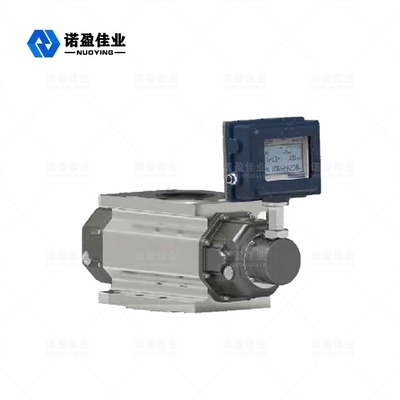

NYLD-LGQ 가스 루츠식 유량계
NYLD-LGQ 가스 루츠식 유량계는 100년 이상 동안 용적 측정 미터로서 사용되었습니다. 고 정밀도, 넓은 범위, 소용적, 경량, 편리 설치와 정비, 믿을 만하고 오래가는 서비스 수명과 같이 특징과 함께, 그것은 넓게 천연가스, 석탄 가스, 공기와 다른 기체 유량계에서 사용됩니다.그것은 국내외에서 도시적 가스, 유전 화학, 과학적 연구와 다른 부서를 위한 이상적 유량계 장치입니다.
NYLD-LGQ 가스 루츠식 유량계 기술적인 매개 변수
모델사양 |
명사 상당어 디라미터디엔 밀리미터) |
제한 (m3/h)를 흘리세요 |
출발 흐름 m3/h |
압력 Qmax에 있는 손실 |
공칭 압력 MPa |
정확도 % |
범위 |
재료 |
NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | 알루미늄 알로 |
NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
NYLD-LGQ-150A | 150 | 650 | 0.65 | 350 | 80:1 | 알루미늄 | ||
NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ 가스 루츠식 유량계 작동원리
(1).유량계는 (그림 1을 보시오) 5개의 부분으로 구성됩니다
(2).(그림 2를 보시오) 원리로 일하는 지적 가스 루츠식 유량계
지적 가스 루츠식 유량계는 주택, 결합하는 회전자와 지적 흐름 계산기로 구성됩니다. 순환 가스 (P inlet>P>outlet)의 주입구와 수단 사이의 압력차의 작용에서, 콘쥬게이트의 쌍은 정밀도 기계화 조정 기어를 통하여 회전자의 정확한 상대 위치를 유지합니다.회전자와 회전자와 주택과 회전자와 벽판 사이의 최적 작업 갭은 연속적인 비접촉 시일을 달성합니다.
날개의 각각 혁명을 위해, 그것은 계량 챔버의 4 번 테이펙트아이브 크기를 출력하고 날개의 회전수가 출력 가스의 축적 용적을 드러내기 위해, 자기시일링 커플링 장치와 감속 메커니즘을 통하여 지적 흐름 계산기로 전송됩니다. (수치는 쿼터 주기를 단지 보여줍니다).
(3).원리로 일하는 지적 흐름 계산기
지적 흐름 계산기는 온도와 압력 검출 아날로그 채널로 구성되고, 센서 채널과 소형 처리 장치를 흘리고, 다양한 신호를 출력하기 위해 외부 신호 인터페이스를 갖추고 있습니다. 지적 흐름 계산기에서 마이크로프로세서는 가스 반응식에 따라 온도와 압력 보정과 압축 계수 보정을 수행합니다. 가스 반응식은 다음과 같습니다 :
여기에서 :
큐킨 : 표준 상태 (m3/h) 하에 부피 유량 ;
큐그 : 근무 조건 (m3/h) 하에 부피 유량 ;
피그 : 유량계 압력 검출점 (KPa)에 있는 미터 압력
Pa : 지역 대기압 (KPa) ;
Tg : 매체의 절대온도 (273.15 + t) (K) ;
T : 측정된 매체 온도 ('C) ;
아연 : 표준 상태 하에 압축 팩터 ;
즈그 : 근무 조건 하에 압축 팩터 ;
Tn : 표준 상태 하에 절대온도 (273.15+20) (K) ;
Pa : 지역 대기압 (KPa) ;
Pn : 표준 대기압 (101.325KPa) ;
P : 피그 P = Pa +.
기록 :천연가스 Zn/Zg=Fz2를 위해, 프즈는 최고 압축 팩터로 불립니다. 이 제품은 CNPC 기준의 SY/T6143-1996의 분유에 따라 산정됩니다.
