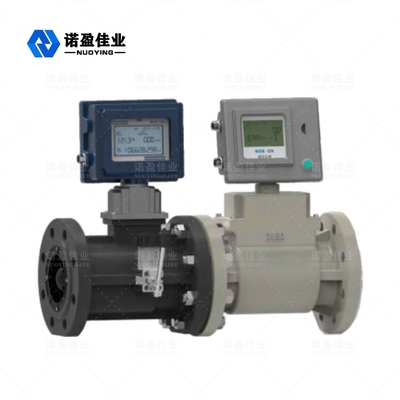

200mA 가스 터빈 유량계 DC 6V 터빈 공기 흐름 계량기

NYLD-GK 타입 집적회로 카드 가스 터빈 유량계

NYLD-GK 형태 CPU 카드 가스 터빈 유량계는 가스 터빈 유량계 센서, CPU 카드 플로우 컴펜세이션 컨트롤러 (다음에 컨트롤러로서 언급되)과 카드 제어밸브를 통합하고 그것이 단일 마이크로프로세서에 의해 온도, 압력, 플로우 검출과 부피 보정과 선불한 제어를 완료합니다. 그것은 또한 완전히 기반 미터와 교정자의 모든 우수한 특징을 가지고 있을 뿐만 아니라, 결합된 제품의 측정과 공제가 동기화되지 않는다는 문제를 해결합니다. 제품은 또한 CPU 카드와 ESAM 모듈을 사용하고 그것이 복사방지하면서, 네트워크 공격을 방지할 수 있는 유량계의 새로운 세대이고, 이상적 산업적 선불한 미터인 안전하고 믿을 만하고 신뢰할 수 있는 사용 과정을 보증합니다.

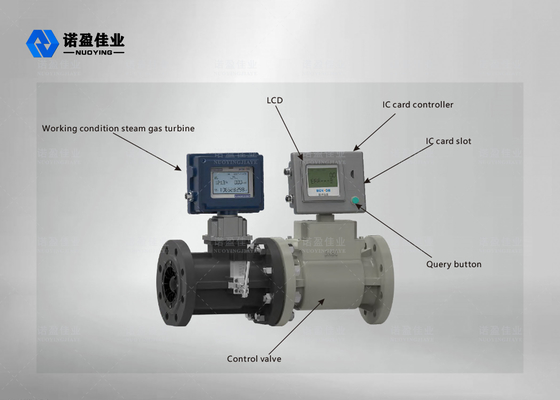

NYLD-GK 타입 집적회로 카드 가스 터빈 유량계 모델링

NYLD-GK 타입 집적회로 카드 가스 터빈 유량계 작동원리

(1) 메인 회로 기판 작업 전압 : DC 6V

(2) 제어밸브 작업 전압 : DC 7.2V

(3) 외부 배터리의 가장 낮은 알람 전압 : 4.5V

(4) 내부 전지의 가장 낮은 알람 전압 : 5V

(5) 최대 사용 전류 : 200mA

(6) 정적 사용 전류 : <15na>

(7) 작동 온도 : ~200C~+550C, 상대 습도 : 93%RH

(8) 최대 작업압력 : 0.4M Pa

(9) 적응 계량기 유형 : 다양한 유량계, 산업적 얇은막 미터

NYLD-GK 타입 집적회로 카드 가스 터빈 유량계 특징

소형 구조, 높은 신뢰도, 정확한 계산, 빠른 제어로, ■ 통합 흐름 미터링, CPU 카드 작전, 부피 보정과 제어 ;
■ 플로우 컴펜세이션 제어기는고 정밀도, 편리한 유지와 확인으로, 외부 디지털 온도와 압력 센서를 사용합니다 ;
■ 성숙한 미터링 베이스 미터 : 우리의 회사에 의해 생산되고 안정적이고 믿을 만한 실적과 정확한 측정으로, 수년 동안 시장에 의해 평가받은 측정 기지 미터를 사용합니다 ;
■ 믿을 만한 제어 볼 밸브 : 영압 손실 구조설계, 밸브 공칭 직경은 파이프 직경과 동일하고 전환 밸브가 확실히 작동합니다 ;
■는 마이크로 파워 회로 설계로, 주요 부분과 보조 배터리 전원공급기 모드를 사용하고 내장된 배터리가 3년 이상 동안 사용될 수 있고 외부 전력 공급 장치가 밸브가 확실히 바뀌게될 수 있다는 것을 보장하기 위해 장기 전력 수급을 위해 사용될 수 있습니다.
■ LCD는 누적된 총량, 순간 유량, 온도, 압력, 잔류 가스량, 배터리 상태, 밸브 상태, 기타 등등, 명백하고 직관적 디스클레이, 편리한 읽기를 드러냅니다 ;
사료 보관과 쿼리 기능으로, ■ 사용 이이피롬 데이터 저장 기술 ;
■ CPU 카드와 임베딩된 ESAM 보안 모듈 사용과 카드의 각각 연산 단계는 철저한 보안과 보안 인증을 요구합니다 ;
■ 카드는 각각 미터의 정보를 읽는 카드를 저장할 수 있고 가스 회사가 사용자를 관리해서 편리한 가스의 판매 동안 사용자 관리 시스템을 통한 카드에서 모두로 정보를 읽어줄 수 있습니다 ;
■는 네트워크에 연결되도록 상부 컴퓨터에게 편리하기 위해 펄스 신호 출력과 RS485 통신 인터페이스를 사용하고 그것이 무선 데이터 인수를 실현하기 위해 또한 데이터 수집기와 일치될 수 있습니다 ;

NYLD-GK 타입 집적회로 카드 가스 터빈 유량계 기능적인 특징

1.그것은 한 미터와 한 카드로, 그리고 안전하고 믿을 만한 다른 사용자 암호로, 집적회로 카드를 통하여 선급 경영을 달성합니다 ;

2.액정 한자는 밸브, 저부하, 결점, 저 전압, 기타 등등의 공군 볼륨 정보와 관련 정보와 지위를 게시합니다 ;

3.사용 파워토를 위한 대용량 리튬 배터리가 서비스 수명을 연장합니다. 일반적 사용 하에 배터리 수명은 3년 이상이 됩니다 ;

4.제어기는 배터리 전원 검출 기능을 가지고 있습니다. 배터리 전원이 낮을 때, 시스템은 자동적으로 건전한 경보로, 저 소비 전력을 드러낼 것이고, 자동적으로 프리셋 시간 이내에 밸브를 마무리할 것입니다 ;

5.제어기는 다양한 방지 기능을 가지고 있습니다. 공기 공급원에서 떨어져 줄여지는 밸브와 액정이 드러낼 관제인 어커스.이 자동적으로 마무리할 와이어, 떨어져서 동력공급, 자기성 간섭, 기타 등등을 끊는 개봉 박스의 현상이 밸브를 단층을 일으키고 마무리할 때. "신속한 정보 ;

6.남아있는 공기 용적, 정체된 공기 량과 상태와 같은 작업 정보를 보도록 핵심을 압박하세요 ; 7.제어기는 외부 전원 검출 기능을 가지고 있습니다. 흐름 기반 미터 배터리 또는 외부 전력 공급 장치가 낮을 때, 제어기는 자동적으로 밸브를 마무리하고 상응하는 장애 정보를 게시할 것입니다 ;

8.제어기는 흐름 신호 감시 기능을 가지고 있습니다. 만약 제어기가 설정 시간 이내에 유량계에 의해 출력된 신호를 받지 않으면, 제어기가 밸브를 마무리하고 상응하는 장애 정보를 게시할 것입니다 ;

9. 남아있는 공기 용적, 정체된 공기 량과 상태와 같은 작업 정보를 보도록 핵심을 압박하세요 ; 10.유량계는 실시간으로 누적 데이터를 검증하기 위해 RS485 통신 인터페이스를 갖추고 있을 수 있습니다 ;

11.명백하고 직관적인 가스량과 상태 정보를 드러내기 위한 큰 LCD 스크린을 사용하세요 ;

12.제어기 미터 머리는 180 도까지 회전할 수 있으며, 그것이 설치하고 사용하기 쉽습니다.
