제품 상세 정보:
|
전송거리: | ≤1000m | 범위 비율: | 1:10,1:20 |
---|---|---|---|
정확도 급: | ±1.5%R,±1.%R | 통신 출력: | Rs485 소통 모드 버스 프로토콜, 하트 통신 인터페이스 |
주변습도: | 5%~90% | 측정된 매체 온도: | -30C~80C |
출력 신호: | 펄스 주파수 신호 출력 : 낮은 수준은 0.8V보다 낮습니다, 높은 수준이 8V 2가닥 도선, 삼권식 4-20mA 현 생산량입니다 | 전원 공급기: | 외부 전력 공급 장치 : 24VDC 내장형 전원공급부 : 3.6V 리튬 배터리 |
하이 라이트: | 산싱 방폭 유량계,24VDC 유량계 4-20mA,24VDC 터빈식 워터 플로우 미터 |

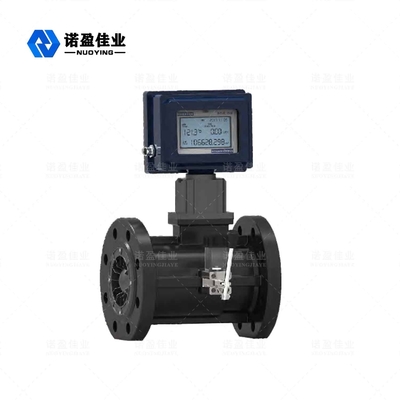

NYLD-GZ 유형 가스 터빈 유량계 안전 - 방폭고 정밀도
NYLD-GZ 유형 가스 터빈 전자방사선의 유량계
NYLD-GZ 유형 가스 터빈 유량계는 가스 터빈 흐름 센서와 전자 볼륨 교정자를 통합합니다. 그것은 근무 조건 흐름과 전체 양을 발견하고 드러낼 수 있습니다. 기술적 성과는 국내 고급 레벨에 있고 GB/T18940/IS09951 기준에 따르며, 그것이 증기와 압축된 공기와 같은 산업에서 재고 시험을 받는 가스에서 넓게 사용됩니다.
NYLD-GZ 유형 가스 터빈 전자방사선의 유량계 모델링
NYLD-GZ | 지적 가스 터빈식 유량계 (온도, 압력 보정으로, 표준 상태 볼륨식) | |
지적 가스 터빈 송신기 (일하는 상태 볼륨식) | ||
구경 |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25 밀리미터 (비표준, 긴 순서 기간) DN 40 밀리미터 (비표준, 긴 순서 기간) DN 50 밀리미터 DN 65 밀리미터 (비표준, 긴 순서 기간) DN 80 밀리미터 DN 100 밀리미터 DN 125 밀리미터 (비표준, 긴 순서 기간) DN 150 밀리미터 DN 200 밀리미터 DN 250 밀리미터 (비표준, 긴 순서 기간) DN 300 밀리미터 |
범위 |
A 비 C |
표준 범위 팽창 범위 팽창 범위 |
정확도 급 |
01 02 |
1.5 등급 1.0 등급 |
출력 모델 |
A 비 C |
펄스 출력 기구, 집적회로 카드 펄스 출력 기구, 경보 출력부 4-20mA 경향, 펄스 출력 기구, 집적회로 카드 출력, 경보 출력부 4-20mA 경향, 펄스 출력 기구, 집적회로 카드 출력, 경보 출력부, RS485 통신 |
방폭 등급 |
엔 E |
표준식, 비 방폭 폭발 방지 형태, ExdIICT6 |
NYLD-GZ 유형 가스 터빈 전자방사선의 유량계 작동원리
유체가 유량계를 통과할 때, 그것은 안내 날개 (또는 정류기)의 활동에 의해 수정되고 가속화됩니다. 추진하는 것이 이번에, 유체 유동 방향에 대하여 기울어져 있기 때문에, 터빈은 회전 모멘트를 만들어냅니다. 마찰 토오크와 유동적 저항 토크를 넘어선 후, 터빈은 회전하기 시작합니다. 어떤 플로우 범위에, 터빈 회전의 각속도는 유체의 부피 유량에 비례합니다. 전자 유도의 원리에 따르면, 자기를 띤 민감한 센서는 동시에 회전하는 통신 플레이트로부터 유동체의 부피 플로우에 비례한 펄스 신호를 유도하는데 사용됩니다. 이 신호는 크기 교정자에 보내지고, 온도와 압력과 같은 신호와 함께 처리되고 LCD 스크린에 디스플레이됩니다. 그것의 구조 원리는 형태 1에 나타납니다..
원리로 일하는 4.2Volume 교정자
양 교정자는 온도, 압력 검출 아날로그 채널, 플로우 검출 디지털 채널, 마이크로 프로세싱 유닛, 액정 구동회로와 다른 보조 회로로 구성되고 그것이 외부 신호 인터페이스를 갖추고 있습니다.각각 센서에서 보내진 다중 채널 신호를 전환하고 처리한 후, 신호는 다양한 신호의 로컬 디스플레이와 원격전송을 실현하기 위해 가스 반응식에 따라 작업에 쓰이는 방식 안으로 보내집니다.
가스 반응식은 쓸 수 있습니다
여기에서 :
보 - 크기 unde3r 표준 상태 (m3) ;
V - the3 근무 조건 (m3) 하에 크기 ;
P=Pa+Pg - 유량계 압력 검출 포인트에 있는 절대 압력 (kPa) ;
Pa - 지역 대기압 (kPa) ;
유량계 압력 검출점에서의 미터 압력 (kPa) 부모 동반 ;
P0 - 표준 대기압 (101.325kPa)
T0 - 표준 상태 (사용자 요구에 따라 273.15K일 수 있는 293.15K) 하에 절대온도 ;
T - 측정된 매체 (27315+t)K의 절대온도 ;
T - 측정된 매체 ('C)의 온도 ;
프즈-가스 압축 계수
아연 - 표준 하에 가스 압축 계수는 사테
즈그 - 근무 조건 하에 가스 압축 계수 ;
