고 정밀도 터빈 유량 측정계 방폭 220VAC 산싱

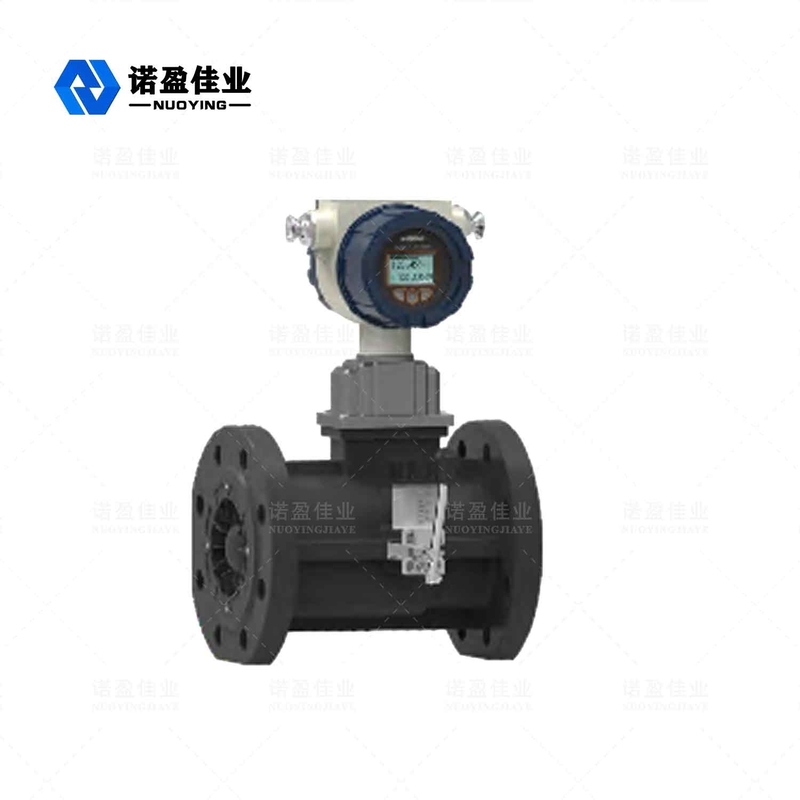

NYLD-G 가스 전자방사선의 유량계

NYLD-G 가스 터빈 유량계는 우수한 저압과 고압 미터링 성능을 가지고 있는 기체역학들, 유체 역학들과 전기자기학의 이론에 의해 최적화되는 국내외에서 유량계의 진보 기술의 개발되고 정밀도, 높은 신뢰도 가스 정확성 측정 계량기 인테그레이팅 온도, 압력, 흐름 센서와 지적 흐름 계산기의 새로운 세대입니다.

그것은 유체 교란에 다양한 신호 출력 모드와 낮은 감도를 가지고 있고, 넓게 천연가스, 석탄 가스, 액화 가스, 경 탄화 수소 가스의 측정에서 사용됩니다.
터빈 유량계의 이런 유형은 방폭 등급과 방폭 상품입니다 : ExdIICT6

NYLD-G 가스 전자방사선의 유량계 기술적인 매개 변수

기본 매개변수

기술적인 매개 변수

기록 : 최대 유동 속도 (Q)로 압력 손실은 실내압력, qt = 0.2Qmax 하에 건조한 공기로 측정된 (밀도가 1.2 킬로그램 / Ｍ에 대한 것입니다) 값입니다.

NYLD-G 가스 전자방사선의 유량계 작동원리

유체가 유량계를 통과할 때, 그것은 안내 날개 (또는 정류기)의 활동에 의해 수정되고 가속화됩니다. 추진하는 것이 이번에, 유체 유동 방향에 대하여 기울어져 있기 때문에, 터빈은 회전 모멘트를 만들어냅니다. 마찰 토오크와 유동적 저항 토크를 넘어선 후, 터빈은 회전하기 시작합니다. 어떤 플로우 범위에, 터빈 회전의 각속도는 유체의 부피 유량에 비례합니다. 전자 유도의 원리에 따르면, 자기를 띤 민감한 센서는 동시에 회전하는 통신 플레이트로부터 유동체의 부피 플로우에 비례한 펄스 신호를 유도하는데 사용됩니다. 이 신호는 크기 교정자에 보내지고, 온도와 압력과 같은 신호와 함께 처리되고 LCD 스크린에 디스플레이됩니다. 그것의 구조 원리는 형태 1에 나타납니다..

원리로 일하는 4.2Volume 교정자

양 교정자는 온도, 압력 검출 아날로그 채널, 플로우 검출 디지털 채널, 마이크로 프로세싱 유닛, 액정 구동회로와 다른 보조 회로로 구성되고 그것이 외부 신호 인터페이스를 갖추고 있습니다.각각 센서에서 보내진 다중 채널 신호를 전환하고 처리한 후, 신호는 다양한 신호의 로컬 디스플레이와 원격전송을 실현하기 위해 가스 반응식에 따라 작업에 쓰이는 방식 안으로 보내집니다.

가스 반응식은 쓸 수 있습니다

여기에서 :

보 - 크기 unde3r 표준 상태 (m3) ;

Ｖ - the3 근무 조건 (m3) 하에 크기 ;

P=Pa+Pg - 유량계 압력 검출 포인트에 있는 절대 압력 (kPa) ;

Pa - 지역 대기압 (kPa) ;

유량계 압력 검출점에서의 미터 압력 (kPa) 부모 동반 ;

P0 - 표준 대기압 (101.325kPa)

T0 - 표준 상태 (사용자 요구에 따라 273.15K일 수 있는 293.15K) 하에 절대온도 ;

Ｔ - 측정된 매체 (27315+t)K의 절대온도 ;

Ｔ - 측정된 매체 ('Ｃ)의 온도 ;

프즈-가스 압축 계수

아연 - 표준 하에 가스 압축 계수는 사테

즈그 - 근무 조건 하에 가스 압축 계수 ;

NYLD-G 가스 전자방사선의 유량계 설계 특성

1시 20분 (또는 넓)에 달하는, ■고 정밀도, 좋은 반복성과 넓은 범위 비율 ;

■ 사용 통합형 새로운 정류기, 전면과 후방 직선 파이프 섹션에 대한 요건은 하락합니다 (전면 3DN) ;

■는 장기 베어링 작전의 신뢰성을 보증하기 위해 주의깊게 계획된 방진형 구조를 사용합니다 ;

믿을 만한 연료공급, 손쉬운 유지보수와 아름다운 외양을 보증하기 위해 유일한 프우에링 체제로 설계된 ■ ;

■ 테테크니컬 지표는 I509951-1993을 위한 요구조건을 충족시키고 몸의 길이는 3DN이고 전체 기계가 레아체드디 국제적 고급 레벨을 가집니다 ;

■ 유량계의 테볼륨 교정자는 약 350 도까지 자유로이 회전할 수 있으며, 그것이 쉽게 다양한 설치 모드로 읽힐 수 있습니다.

■ 저속도, 상류사회의 생활, 저압 손실량,고 정밀도 ;

■ 그것은 고정밀 온도, 압력, 흐름 센서와 크기 교정자를 통합하며, 그것이 피측정 가스의 온도, 압력과 흐름을 발견할 수 있고, 자동적으로 흐름을 추적하고 보상하고, 압축 계수를 보정합니다. 미터는 집중화된 데이터 수집과 실시간 관리를 용이하게 하기 위해 리얼타임데이터베이스와 커뮤니카테스비아 RS485 인터페이스와 검침 네트워크를 가지고 있습니다 ;

강력한 소프트웨어 기능과 뛰어난 성능으로, ■ 사용 고성능 마이크로프로세서와 현대 디지털 필터링 기술 ;

■ 사용 부동 소수점 계산과 5세그먼트의 자동 교정은 계수를 재고, 잘못을 가지고 있습니다 ; 자가 진단과 알람 기능 ;
내부 및 외부 전원 공급기와 저 전력 소모로, ■ 사용 마이크로 파워 첨단 ;
■ 복합 신호 출력과 로컬 디스플레이 플로우 값은 작용합니다 ;
■는 고대조도 3선 LCD 디스플레이를 사용합니다, 부피 플로우로 일하면서, 그것이 표준 누적 흐름, 표준 볼륨 흐름을 드러낼 수 있습니다, 매체 온도, 압력값과 중국과 전지 성능 비율이 대사를 일러줍니다 ;
■ 실시간 데이터 저장 기능으로, 그것은 배터리가 대체될 때 데이터 손실을 막거나 갑자기 전원을 끌 수 있습니다 . 파워-오프 조건에서, 내부 매개 변수는 영구히 구해질 수 있습니다.
■ 방폭 기능으로, 방폭 표시는 ExdIIC6입니다.
