매우 낮은 에너지의 매우 짧은 마이크로 웨브 펄스는 안테나 시스템을 통해 전송되고 수신됩니다. 빛의 속도.운동 시간은 전자 구성 요소를 통해 레벨 신호로 변환 할 수 있습니다. 특별한 시간 연장 이 방법은 매우 짧은 시간에 안정적이고 정확한 측정을 보장 할 수 있습니다. 복잡한 작업 조건에서 거짓 음향이 발생하더라도, 재료 레벨의 음향은 최신 마이크로프로세서 기술과 디버깅 소프트웨어 입력: 안테나 는 반사 된 마이크로 펄스를 수신 하고 전자 회로 로 전송 한다. 마이크로 프로세서는 신호 를 처리 한다. 그리고 재료 표면에 마이크로 펄스로 생성된 에코를 식별합니다. 올바른 에코 신호 인식은 펄스 소프트웨어는 정확도가 밀리미터 수준에 도달할 수 있습니다. 물질 표면으로부터의 거리 D는 펄스 시간 이동 T에 비례합니다. D=C×T/2 ((C는 빛의 속도) 빈 탱크의 거리 E가 알려져 있기 때문에, 재료 레벨 L는: L=E-D 출력: 그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다. 응용 매개 변수는 자동으로 4-20mA 출력에 대응하는 측정 환경에 기계를 조정합니다.

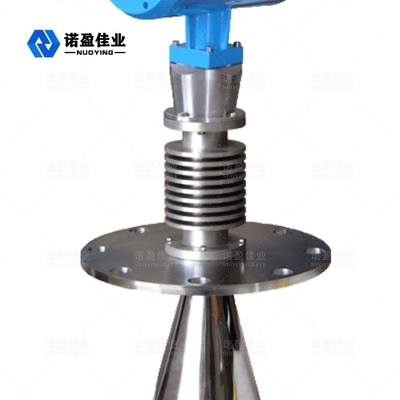

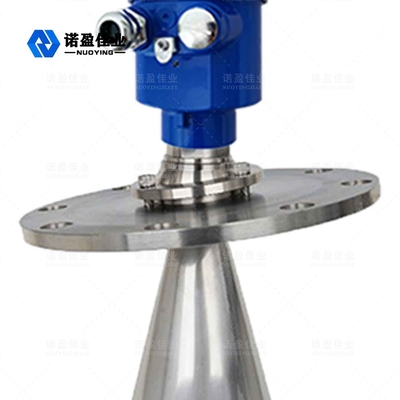

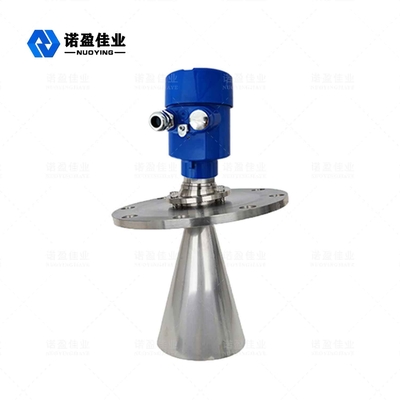

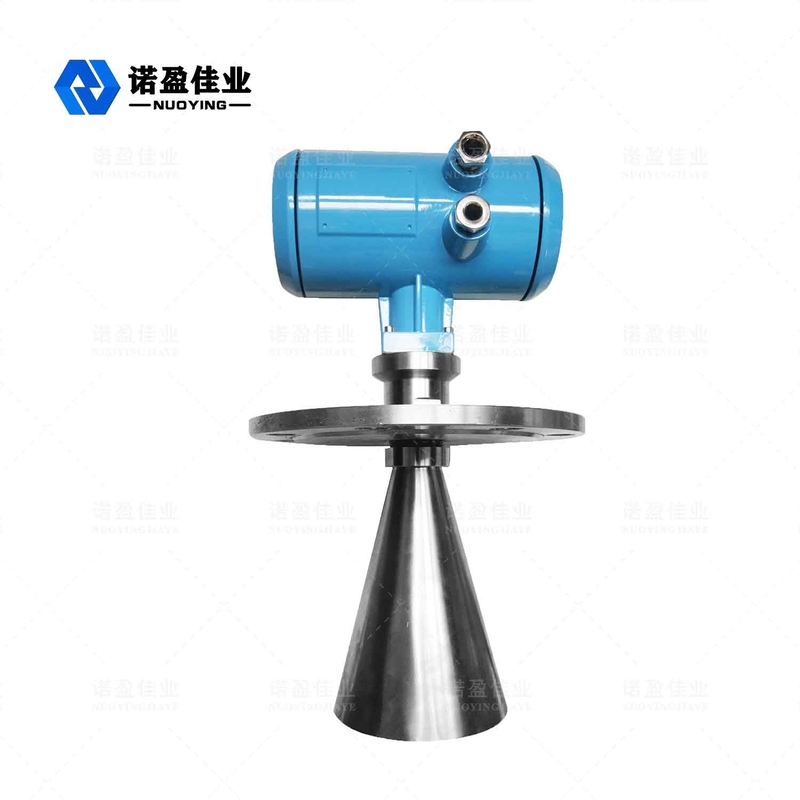

6GHz NYRD804 레이더 레벨 송신기 설계 특징
1지능형 레이더 레벨 미터는 첨단 마이크로 웨브 처리 기술과 독특한 에코 발견 에코 처리 이 제품은 다양한 복잡한 작업 조건에 적용될 수 있습니다. 2"거짓음향 학습" 기능은 여러 거짓음향 아래에서 정확한 진동을 식별 할 수 있습니다. 정확한 측정 결과를 얻을 수 있도록. 3다양한 프로세스 연결 모드와 감지 구성 요소 유형은 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다. 4펄스 작동 모드로, 제품은 매우 낮은 방출 전력을 가지고 있으며 다양한 금속 및 비 금속에 설치 될 수 있습니다. 인체와 환경에 해를 끼치지 않는 컨테이너.
6GHz NYRD804 레이더 레벨 송신기 응용 분야
1발전소: 저수지, 실로 펌프, 증기 캔, 재 저장소, 오일 탱크 등 2석유장: 원유 저장 탱크, 정제된 석유 저장 탱크, 3단계 분리기, 퇴적 탱크, 하수 탱크, 굴착 진흙 탱크 등 3화학: 원유 증류탑, 원료 실로, 중간 실로, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크 등등 4금속공학: 원자재 실로, 보조 재료 실로, 전해질 세포 버퍼 탱크 등. 5수자원: 운하, 저수지, 농지 관개, 강수준 모니터링, 급속한 홍수 경고, 도시 홍수 등등 6식품: 주스 공장, 우유 공장, 원산 설탕 저장 탱크, 토마토 페이스트 저장 탱크, 맥주 공장 저장 탱크 등. 7의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등 8수처리: 저수지, 하수구, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등. 9종이: 원료 실로, 저장 타워, 건조 드럼, 화학 물질 저장 실로 등 10기타: 광산, 석탄 광산, 환경 보호, 조선 및 기타 산업
