| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD804 |
| 모크: | 1 PC |
| 가격: | $309~$569/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
6.8GHz 반폭발 4-20mA 레이더 레벨 센서 / 송신기
6.8GHz 레이더 레벨 송신기 작동 원리
입력:
안테나는 반사된 마이크로 펄스를 수신하고 전자 회로로 전송합니다.마이크로 프로세서는 신호를 처리하고 물질 표면에 마이크로 펄스에 의해 생성된 에코를 식별. 올바른 에코 신호 인식은 펄스 소프트웨어에 의해 완료되며 정확도는 밀리미터 수준에 도달 할 수 있습니다. 재료 표면에서 거리 D는 펄스 시간 여행 T에 비례합니다:D=C×T/2 ((C는 빛의 속도)
빈 탱크의 거리 E가 알려져 있기 때문에 재료 레벨 L는: L=E-D입니다.
출력:
그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다.응용 매개 변수는 자동으로 측정 환경에 기계를 조정합니다., 4~20mA 출력에 해당한다.
6.8GHz 레이더 레벨 송신기 응용 분야
1식품: 주스 공장, 우유 공장, 맥주 공장 저장 탱크 등
2의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등
3수처리: 저수지, 시스 풀, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등.
4종이: 저장탑, 화학물질 저장실로 등
5다른 산업: 채굴, 환경 보호, 조선 및 기타 산업
6.8GHz 레이더 레벨 송신기 기술 매개 변수
| 제품 모델 | NYRD804 |
| 전형적인 응용 |
고체, 분말 및 곡물 |
| 안테나 재료 | 304 |
| 안테나 타입 | 코른 안테나 |
| 측정 범위 | 35m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (두 전선) |
| 중간 온도 | -40~+130°C |
| 프로세스 연결 | 회전식 플랜지 (선택) |
| 프로세스 압력 | -0.1~4.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

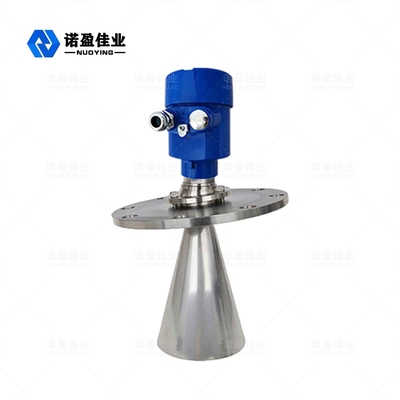

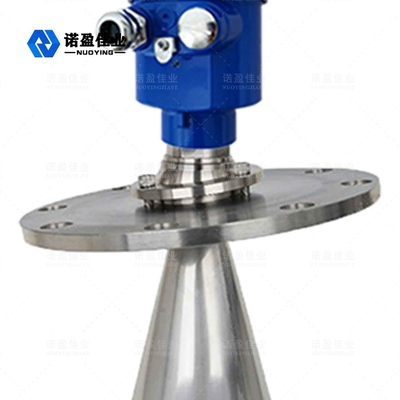

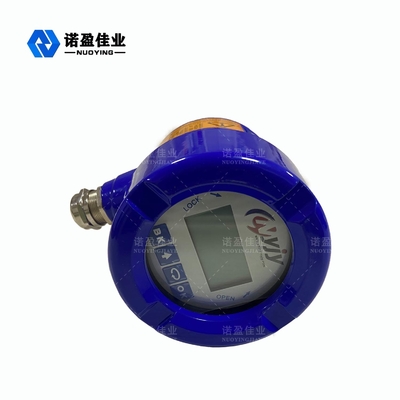

6.8GHz 레이더 레벨 송신기 관련 사진
