| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD802 |
| 모크: | 1 PC |
| 가격: | $209~$559/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |

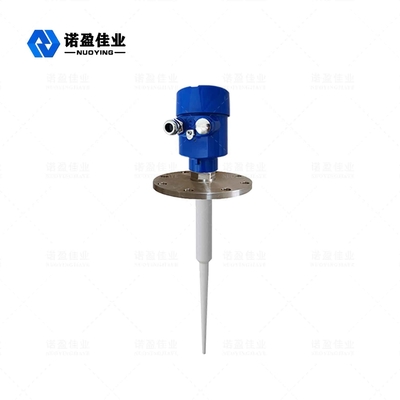

NYRD802 6.8GHz 스마트 레이더 레벨 송신기 20m 범위와 CE를 가진 부식 액체에 대한 고품질 레이더 레벨 센서
NYRD802 6.8GHz 레이더 레벨 송신기 작동 원리
입력:
안테나는 반사된 마이크로 펄스를 수신하고 전자 회로로 전송합니다.마이크로 프로세서는 신호를 처리하고 물질 표면에 마이크로 펄스에 의해 생성된 에코를 식별. 올바른 에코 신호 인식은 펄스 소프트웨어에 의해 완료되며 정확도는 밀리미터 수준에 도달 할 수 있습니다. 재료 표면에서 거리 D는 펄스 시간 여행 T에 비례합니다:D=C×T/2 ((C는 빛의 속도)
빈 탱크의 거리 E가 알려져 있기 때문에 재료 레벨 L는: L=E-D입니다.
출력:
그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다.응용 매개 변수는 자동으로 측정 환경에 기계를 조정합니다., 4~20mA 출력에 해당한다.
NYRD802 6.8GHz 레이더 레벨 송신기 응용 분야
1발전소: 저수지, 실로 펌프, 증기 캔, 재 저장소, 오일 탱크 등
2석유장: 원유 저장 탱크, 정제된 석유 저장 탱크, 퇴적 탱크, 하수 탱크, 굴착 진흙 탱크 등.
3화학: 원유 증류탑, 원료 실로, 중간 실로, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크 등.
4금속공학: 원자재 실로, 보조 재료 실로, 전해질 세포 완충 탱크 등.
5수자원: 운하, 저수지, 농지 관개, 강 수준 모니터링, 갑작스러운 홍수 경고, 도시 홍수 등.
NYRD802 6.8GHz 레이더 레벨 송신기 기술 매개 변수
| 제품 모델 | NYRD802 |
| 전형적인 응용 |
식식성 액체 |

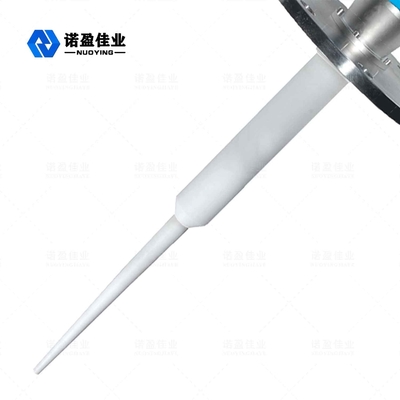

| 안테나 재료 | PTFE |
| 안테나 타입 | 스탠 안테나 |
| 측정 범위 | 20m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (두 전선) |
| 중간 온도 | -40~+150°C |
| 프로세스 연결 | 플랜지 |
| 프로세스 압력 | -0.1~2.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

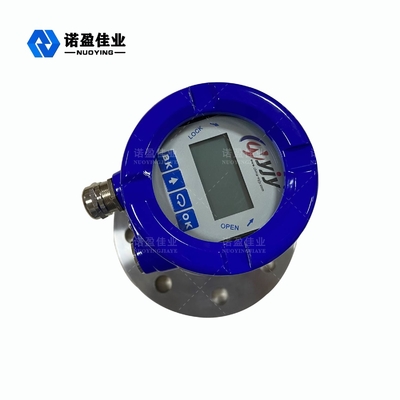

NYRD802 6.8GHz 레이더 레벨 송신기
