| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD801 |
| 모크: | 1 PC |
| 가격: | $219~$529/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
NYRD801 비 접촉 20m 레이더 레벨 가이어 스레드 6.8GHz 하트 레벨 센서 레이더 레벨 측정 다양한 액체
NYRD801 레이더 레벨 가이드 작동 원리
입력:
안테나는 반사된 마이크로 펄스를 수신하고 전자 회로로 전송합니다.마이크로 프로세서는 신호를 처리하고 물질 표면에 마이크로 펄스에 의해 생성된 에코를 식별. 올바른 에코 신호 인식은 펄스 소프트웨어에 의해 완료되며 정확도는 밀리미터 수준에 도달 할 수 있습니다. 재료 표면에서 거리 D는 펄스 시간 여행 T에 비례합니다:D=C×T/2 ((C는 빛의 속도)
빈 탱크의 거리 E가 알려져 있기 때문에 재료 레벨 L는: L=E-D입니다.
출력:
그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다.응용 매개 변수는 자동으로 측정 환경에 기계를 조정합니다., 4~20mA 출력에 해당한다.
NYRD801 레이더 레벨 게이저 설계 특징
지능형 레이더 레벨 미터는 첨단 마이크로파 처리 기술과 독특한 에코 발견 에코 처리 기술을 채택합니다.이 제품은 다양한 복잡한 작업 조건에 적용 될 수 있습니다..
"거짓음향 학습" 기능은 여러 가지 거짓음향 조건에서 정확한 음향을 정확하게 식별하여 정확한 측정 결과를 얻을 수 있도록 장비를 가능하게 한다.
NYRD801 레이더 레벨 가이드 기술 매개 변수
| 제품 모델 | NYRD801 |
| 전형적인 응용 |
경미하게 부식하는 액체, 간단한 과정의 액체 |
| 안테나 재료 | PTFE |
| 안테나 타입 | 스탠 안테나 |
| 측정 범위 | 20m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (두 전선) |
| 중간 온도 | -40~+130°C |
| 프로세스 연결 | 스레드, 플랜지 (선택) |
| 프로세스 압력 | -0.1~0.3MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

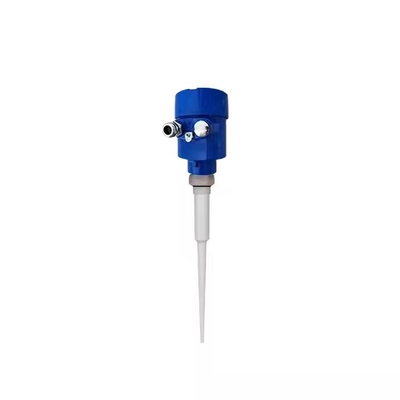

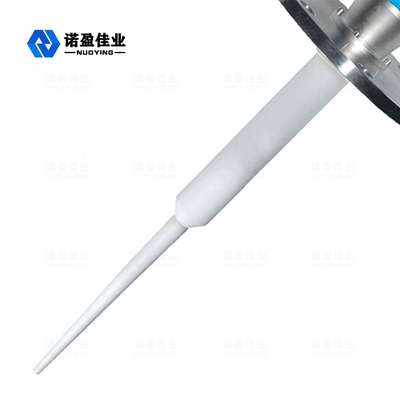

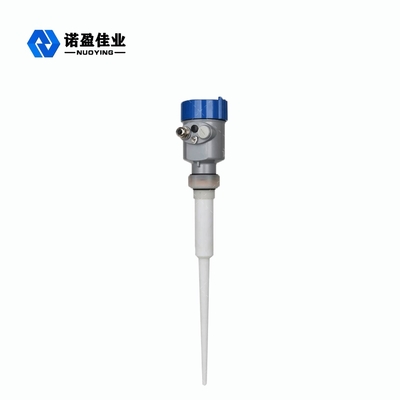

NYRD801 레이더 레벨 게이저 관련 사진
