| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD801 |
| 모크: | 1 PC |
| 가격: | $209~$530/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
6.8GHz 액체 레이더 레벨 송신기 IP67 스마트 레이더 레벨 센서 4-20mA 가볍게 부식성 액체 중국 제조
6.8GHz 레이더 레벨 송신기 제품 설명
NYRD801 레이더 레벨 송신기는 최대 측정 거리가 20 미터인 6.8GHz 고주파 레이더 레벨 측정 도구입니다.안테나 시스템을 통해 매우 짧은 마이크로파 펄스를 전송하고 수신합니다. 레이더 파는 빛의 속도로 이동합니다.그러면 실행 시간은 전자 구성 요소를 통해 레벨 신호로 변환 될 수 있습니다특별한 시간 연장 방법은 매우 짧은 시간 내에 안정적이고 정확한 측정을 보장합니다.
복잡한 작업 조건 하에서 거짓 반향이 발생하더라도, 재료 레벨의 반향은 최신 마이크로 프로세서 기술과 디버깅 소프트웨어로 정확하게 분석 될 수 있습니다.
6.8GHz 레이더 레벨 송신기 작동 원리
입력:
안테나는 반사된 마이크로 펄스를 수신하고 전자 회로로 전송합니다.마이크로 프로세서는 신호를 처리하고 물질 표면에 마이크로 펄스에 의해 생성된 에코를 식별. 올바른 에코 신호 인식은 펄스 소프트웨어에 의해 완료되며 정확도는 밀리미터 수준에 도달 할 수 있습니다. 재료 표면에서 거리 D는 펄스 시간 여행 T에 비례합니다:D=C×T/2 ((C는 빛의 속도)
빈 탱크의 거리 E가 알려져 있기 때문에 재료 레벨 L는: L=E-D입니다.
출력:
그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다.응용 매개 변수는 자동으로 측정 환경에 기계를 조정합니다., 4~20mA 출력에 해당한다.
6.8GHz 레이더 레벨 송신기 기술 매개 변수
| 제품 모델 | NYRD801 |
| 전형적인 응용 |
경미하게 부식하는 액체, 간단한 과정의 액체 |
| 안테나 재료 | PTFE |

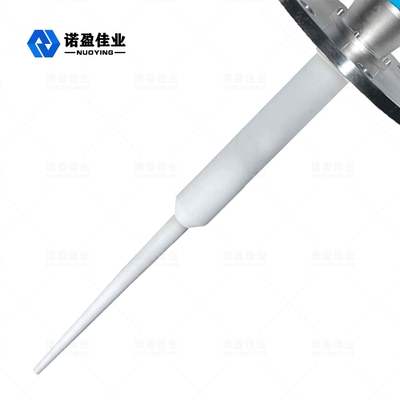

| 안테나 타입 | 스탠 안테나 |
| 측정 범위 | 20m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (두 전선) |
| 중간 온도 | -40~+130°C |
| 프로세스 연결 | 스레드, 플랜지 (선택) |
| 프로세스 압력 | -0.1~0.3MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 출구 II CT6 (선택) |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

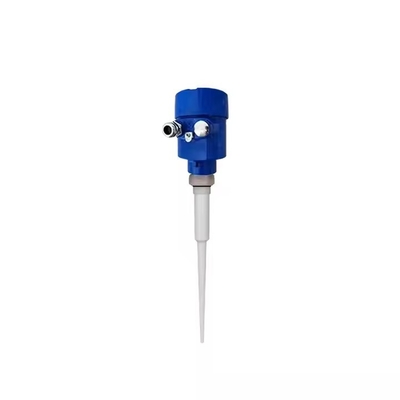

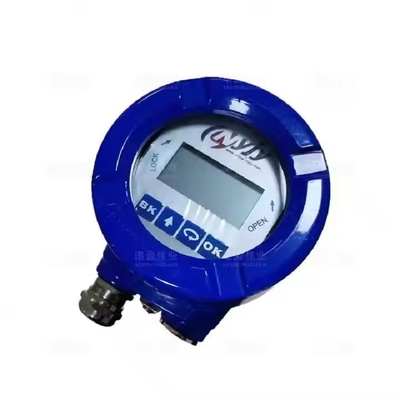

6.8GHz 레이더 레벨 송신기 관련 사진
