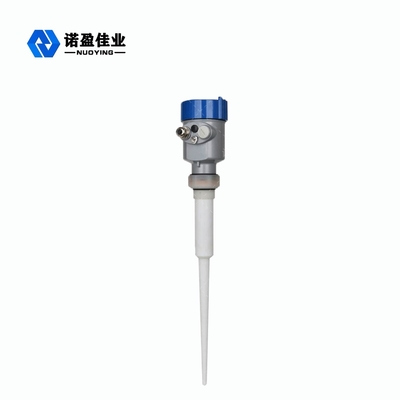

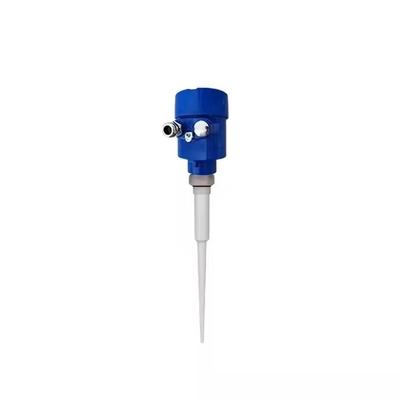

NYRD801 6.8GHz 폭발 방지 디지털 레이더 레벨 송신기 RS485 20m 범위의 저장 탱크용 레이더 레벨 센서

NYRD801 6.8GHz 폭발 방지 디지털 레이더 레벨 송신기 RS485 20m 범위의 저장 탱크용 레이더 레벨 센서

NYRD801 6.8GHz 레이더 레벨 전송기 제품 설명

NYRD801 레이더 레벨 송신기는 최대 측정 거리가 20 미터인 6.8GHz 고주파 레이더 레벨 측정 도구입니다.안테나 시스템을 통해 매우 짧은 마이크로파 펄스를 전송하고 수신합니다. 레이더 파는 빛의 속도로 이동합니다.그러면 실행 시간은 전자 구성 요소를 통해 레벨 신호로 변환 될 수 있습니다특별한 시간 연장 방법은 매우 짧은 시간 내에 안정적이고 정확한 측정을 보장합니다.

복잡한 작업 조건 하에서 거짓 반향이 발생하더라도, 재료 레벨의 반향은 최신 마이크로 프로세서 기술과 디버깅 소프트웨어로 정확하게 분석 될 수 있습니다.

NYRD801 6.8GHz 레이더 레벨 송신기 작동 원리

입력:

안테나는 반사된 마이크로 펄스를 수신하고 전자 회로로 전송합니다.마이크로 프로세서는 신호를 처리하고 물질 표면에 마이크로 펄스에 의해 생성된 에코를 식별. 올바른 에코 신호 인식은 펄스 소프트웨어에 의해 완료되며 정확도는 밀리미터 수준에 도달 할 수 있습니다. 재료 표면에서 거리 D는 펄스 시간 여행 T에 비례합니다:D=C×T/2 ((C는 빛의 속도)

빈 탱크의 거리 E가 알려져 있기 때문에 재료 레벨 L는: L=E-D입니다.

출력:

그것은 빈 탱크 높이 E (= 0점), 전체 탱크 높이 F (= 전체 규모) 및 일부 응용 매개 변수를 입력하여 설정됩니다.응용 매개 변수는 자동으로 측정 환경에 기계를 조정합니다., 4~20mA 출력에 해당한다.

NYRD801 6.8GHz 레이더 레벨 송신기 설계 특징

• 지능형 레이더 레벨 미터는 첨단 마이크로파 처리 기술과 독특한 에코 발견 에코 처리 기술을 채택합니다.이 제품은 다양한 복잡한 작업 조건에 적용 될 수 있습니다..

• "거짓음향 학습" 기능은 여러 가지 거짓음향 조건에서 정확한 음향을 정확하게 식별하여 정확한 측정 결과를 얻을 수 있도록 장비를 가능하게 한다.

• 다양한 프로세스 연결 모드와 감지 구성 요소 유형은 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.

• 펄스 작동 모드에서 제품은 극히 낮은 배출 전력을 가지고 있으며 인체와 환경에 해를 끼치지 않고 다양한 금속 및 비 금속 용기에 설치 할 수 있습니다.

NYRD801 6.8GHz 레이더 레벨 송신기 응용 분야

1발전소: 저수지, 실로 펌프, 증기 캔, 재 저장소, 오일 탱크 등

2석유장: 원유 저장 탱크, 정제된 석유 저장 탱크, 퇴적 탱크, 하수 탱크, 굴착 진흙 탱크 등.

3화학: 원유 증류탑, 원료 실로, 중간 실로, 반응 탱크, 암모니아 탱크, 아스팔트 저장 탱크 등.

4금속공학: 원자재 실로, 보조 재료 실로, 전해질 세포 완충 탱크 등.

5수자원: 운하, 저수지, 농지 관개, 강 수준 모니터링, 갑작스러운 홍수 경고, 도시 홍수 등.

6식품: 주스 공장, 우유 공장, 맥주 공장 저장 탱크 등

7의약품: 중국 의약품 저장 탱크, 분리기, 발효 탱크 등

8수처리: 저수지, 시스 풀, 수처리 탱크, 퇴적 탱크, 깊은 우물, 식수 네트워크 등.

9종이: 저장탑, 화학물질 저장실로 등

10다른 산업: 채굴, 환경 보호, 조선 및 기타 산업

NYRD801 6.8GHz 레이더 레벨 송신기 기술 매개 변수

NYRD801 6.8GHz 레이더 레벨 송신기
