| 브랜드 이름: | NUOYING |
| 모델 번호: | NYRD806 |
| 모크: | 1 PC |
| 가격: | $158~$850/pc |
| 지불 조건: | T/T |
| 공급 능력: | 달 당 1000 PC |
26G RS485 스마트 디지털 장거리 레이더 레벨 미터 IP67 무선 수준 송신기 고온 저항
26GHz 레이더 레벨 송신기 제품 설명
NYRD806 레이더 레벨 송신기는 최대 측정 거리가 30 미터인 26GHz 고주파 레이더 레벨 측정 도구입니다. 안테나는 추가로 최적화되어 있습니다.그리고 새로운 빠른 마이크로프로세서는 더 빠른 신호 분석과 처리를 수행 할 수 있습니다., 그래서 도구는 일부 복잡한 측정 조건에 사용할 수 있습니다.
26GHz 레이더 레벨 송신기 작동 원리
레이더 객체 위치 안테나는 안테나를 통해 아래로 전송되는 좁은 마이크로파 펄스를 방출합니다. 펄스 파동이 측정 매체의 표면을 만지면다시 반사되고 안테나 시스템에 의해 다시 수신됩니다신호는 전자 회로 부분으로 전송되고 자동으로 객체 수준 신호로 변환됩니다.전자기파가 목표물에 도달하고 수신기에 반사하는 시간은 거의 즉각적입니다).
측정 데이터: 스레드 바닥 표면 또는 플랜지 밀폐 표면
참고: 레이더 레벨 송신기를 사용할 때가장 높은 레벨은 측정 실명 영역 (그림의 D 영역) 에 들어가지 않습니다.
26GHz 레이더 레벨 송신기 설계 특징
안테나 크기는 작고 설치가 쉽다. 비접촉 레이더, 마모, 오염이 없습니다.
부식 및 폼에 거의 영향을받지 않습니다. 중량 밀도, 온도 및 압력 변화에 영향을받지 않습니다.
심한 먼지 환경은 고주파 레벨 미터의 작동에 거의 영향을 미치지 않습니다.
짧은 파장, 기울어진 고체 표면에 대한 더 나은 반사
26GHz 레이더 레벨 송신기 기술 매개 변수
| 제품 모델 | NYRD806 |
| 전형적인 응용 |
온도 저항성, 압력 저항성, 가벼운 부식성 액체 |
| 안테나 재료 | 316L (선택) |
| 안테나 타입 | 코른 안테나 |
| 측정 범위 | 30m |
| 측정 정확성 | ±3mm |
| 전원 공급 | 24VDC (2선,4선) |
| 중간 온도 | -40~250°C |
| 프로세스 연결 | 브래킷, 플랜지 (선택) |
| 프로세스 압력 | -0.1~4.0MPa |
| 보호급 | IP67 |
| 폭발 방지 등급 | 엑시아 II CT6 |
| 신호 출력 | 420mA/HART/RS485/Modbus... |
| 전기 인터페이스 | M20*15, 1⁄2 ′′NPT |
참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의 할 수 있습니다.

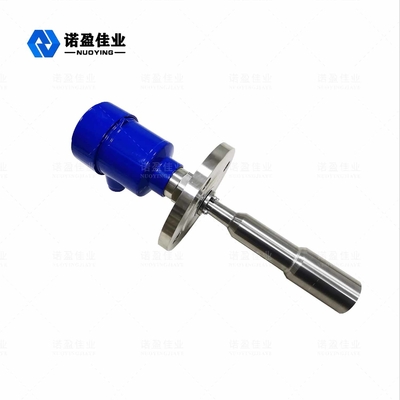

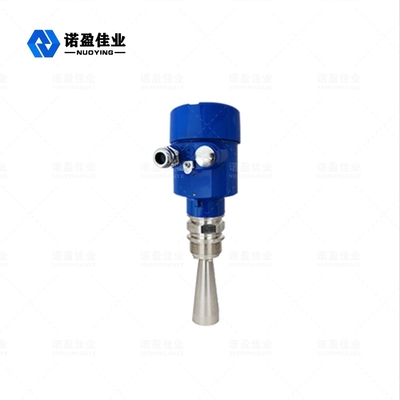

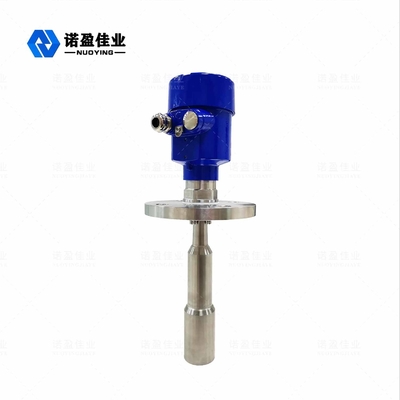

NYRD806 26GHz 레이더 레벨 송신기 관련 사진
