제품 상세 정보:
|
| 측정 범위: | 0~20m | 일반적인 애플리케이션: | 교반, 응축 용이, 대증기 |
|---|---|---|---|
| 안테나 재질: | PTFE | 제품 모델: | NYRD-PB |
| 안테나 유형: | 평판형 | 측정 정확도: | 0.05%~0.1% F.S |
| 전원 공급 장치: | 24VDC(2선식, 4선식), 220VAC | 프로세스 압력: | - 0.1~4.0MPa |

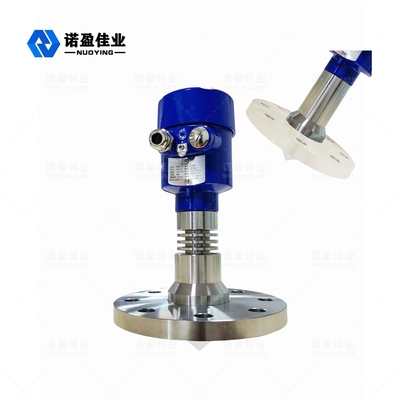

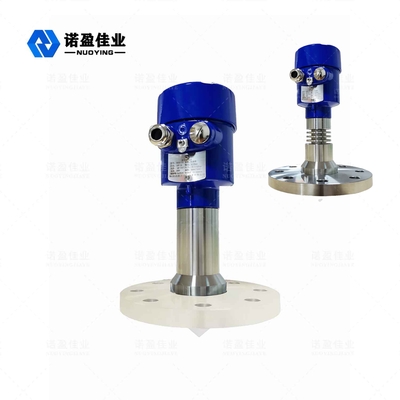

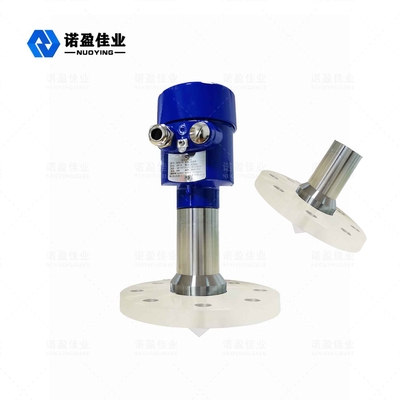

NYRD-PB 26G 평면 안테나 PTFE 측정 범위 0-40m 편평한 유형
26G NYRD-PB 레이더 작동 원리
레이더 수평 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 방출합니다.맥파가 테스트 중인 매체의 표면에 닿으면 다시 반사되어 안테나 시스템에 의해 다시 수신됩니다.이 신호는 전자 회로부에 전달되어 자동으로 수평 신호로 변환됩니다(펄스의 전파 속도가 매우 빠르기 때문에 전자파가 대상에 도달하고 반사 후 수신기로 돌아오는 데 걸리는 시간은 거의 순간적입니다) .
26G NYRD-PB 레이더 기술 파라미터
|
일반적인 애플리케이션 |
교반, 응축 용이, 대증기 |
|
제품 모델 |
NYRD-PB |
| 안테나 유형 | 평판형 |
| 안테나 재질 | PTFE, 304 |
| 측정 범위 | 0~20m |
| 측정 정확도 | 0.05%~0.1% F.S |
| 전원 공급 장치 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4... 20mA/하트/RS485/모드버스 |
| 공정 온도 | - 40~+1200℃ |
| 프로세스 압력 | - 0.1~4.0MPa |
| 프로세스 연결 | 나사산,플랜지(옵션) |
| 전기 인터페이스 | M20×1.5, 1/2"NPT |
| 보호 등급 | IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
비고: 맞춤형 제품은 사용자의 특정 요구 사항에 따라 설계할 수 있습니다!
26G NYRD-PB 레이더 설계 기능
쉬운 임명을 위한 작은 안테나 크기;레이더와의 접촉 없음, 마모 및 오염 없음
사실상 부식 및 기포가 없습니다.평균 밀도, 온도 및 압력의 변화에 영향을 받지 않음
먼지가 많은 환경은 HF 레벨 미터의 작동에 거의 영향을 미치지 않습니다.
파장이 짧을수록 경사진 고체 표면에서 더 잘 반사됩니다.
작은 빠른 각도와 집중된 에너지는 리턴 기능을 향상시킬 뿐만 아니라 간섭을 방지하는 데에도 도움이 됩니다.
작은 측정 사각지대, 작은 탱크를 측정할 때 좋은 결과를 얻을 수 있습니다.
변동이 있더라도 신호 대 잡음비가 높으면 더 나은 결과를 얻을 수 있습니다.
고주파는 고체 및 낮은 유전 상수 환경을 측정하기 위한 최선의 선택입니다.
