제품 상세 정보:
|
| 측정 범위: | 0~40m | 안테나 재질: | PTFE 304 |
|---|---|---|---|
| 안테나 유형: | 로드 타입 | 측정 정확도: | 0.05%~0.1% F. S |
| 일반적인 애플리케이션: | 교반, 결정화, 응축액 | 공정 온도: | - 40~+260℃ |
| 프로세스 연결: | 나사산, 브래킷, 플랜지, 위생 클램프(옵션) | 보호 등급: | IP67(옵션) |

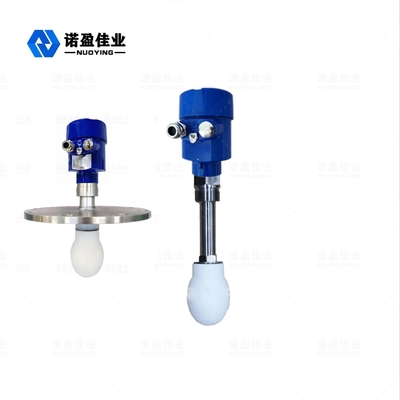

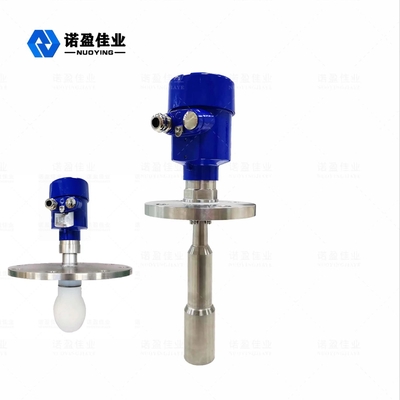

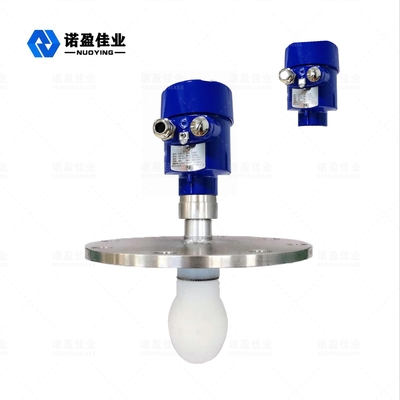

NYRD-SD 26G 작은 물방울 안테나 PTFE 알루미늄 주조 쉘 범위 0-40m
26G NYRD-SD 레이더 작동 원리
레이더 수평 안테나는 안테나를 통해 아래쪽으로 전송되는 좁은 마이크로파 펄스를 방출합니다.맥파가 테스트 중인 매체의 표면에 닿으면 다시 반사되어 안테나 시스템에 의해 다시 수신됩니다.이 신호는 전자 회로부에 전달되어 자동으로 수평 신호로 변환됩니다(펄스의 전파 속도가 매우 빠르기 때문에 전자파가 대상에 도달하고 반사 후 수신기로 돌아오는 데 걸리는 시간은 거의 순간적입니다) .
26G NYRD-SD 레이더 기술 파라미터
|
일반적인 애플리케이션 |
교반, 결정화, 응축액 |
|
제품 모델 |
NYRD-SD |
|
안테나 유형 |
막대형, 물방울형 |
| 안테나 재질 | PTFE, 304 |
| 측정 범위 | 0~40m |
| 측정 정확도 | 0.05%~0.1% F.S |
| 전원 공급 장치 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4... 20mA/하트/RS485/모드버스 |
| 공정 온도 | - 40~+1200℃ |
| 프로세스 압력 | - 0.1~4.0MPa |
| 프로세스 연결 | 나사산, 브라켓, 플랜지(옵션) |
| 전기 인터페이스 | M20×1.5, 1/2"NPT |
| 보호 등급 | IP65, IP67, IP68(옵션) |
| 방폭 등급 | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (자세한 내용은 인증서 참조) |
비고: 맞춤형 제품은 사용자의 특정 요구 사항에 따라 설계할 수 있습니다!
26G NYRD-SD 레이더 설계 기능
설치하게 쉬운 작은 안테나 크기;레이더, 마모 및 오염과의 접촉이 없습니다.
부식 및 기포가 거의 없습니다.평균 밀도, 온도 및 압력의 변화에 영향을 받지 않습니다.
먼지가 많은 환경은 고주파 액체 레벨 미터의 작동에 거의 영향을 미치지 않습니다.
파장이 짧을수록 기울어진 고체 표면에서 더 잘 반사됩니다.
빠른 각도가 작고 에너지가 집중되어 에코 능력을 높일 뿐만 아니라 간섭을 방지하는 데 도움이 됩니다.
측정 사각지대가 작아 작은 탱크를 측정할 때 좋은 결과를 얻을 수 있습니다.
변동이 있더라도 신호 대 잡음비가 높으면 더 나은 성능을 얻을 수 있습니다.
고주파는 단단하고 유전율이 낮은 환경을 측정하기 위한 최선의 선택입니다.
