제품 상세 정보:
|
| 일반적인 응용: | 고온, 압력과 액체 | 제품 모델: | NYRD705 |
|---|---|---|---|
| 반향 샘플링: | 55times/ Ｓ | 프로세스 온도: | - 40~ +500' Ｃ |
| 전기 인터페이스: | Ｍ 20×1.5, 12 "NPT | 프로세스 압력: | (-0.1~4.0)MPa |
| 방폭 등급: | ExiaIICT6Ga는 (증명서를 봅니다) | 안테나 형상: | 단일 케이블, 단일 로드 (선택적) |
| 하이 라이트: | 단일 케이블 지능형 레이더 레벨 송신기,유도파 액체 레이더 레벨 미터 |
||

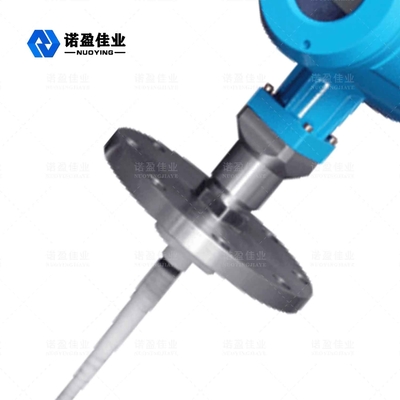

고열 액체를 위한 지적인 유도파 레이다 수준 전송기
작동 원리 고열 액체를 위한 지적인 유도파 레이다 수준 전송기
유도파 레이더 레벨 게이지가 전자기 펄스를 전송할 때 유도파 케이블의 상단을 통과할 때 송신단에 가깝기 때문에 거짓 에코를 생성하고 거짓 에코를 필터링하여 간섭을 제거할 수 있습니다.전자기 펄스가 도파관 아래로 전파될 때 신호가 측정된 매체의 표면에 도달하면 에코의 일부가 반사되고 에코 곡선에 계단 변화가 생성됩니다.신호의 다른 부분은 손실이 계속 전송될 때까지 계속 아래쪽으로 전파됩니다.액체 레벨 게이지는 액체 레벨 에코와 상단 방출 에코 사이의 시간차를 감지합니다.이 시간차에 따라 지능형 신호 프로세서는 액체 레벨의 높이를 계산할 수 있습니다.
의 디자인 특징고열 액체를 위한 지적인 유도파 레이다 수준 전송기
◎ 유도파 레이더 물체 레벨 미터는 고급 마이크로파 처리 기술과 고유한 에코 디스커버리 에코 처리 기술, 접촉 측정, 고정밀 측정, 보다 정확한 측정을 시도합니다.또한, 유도파 레이더는 매체 온도 및 접착력과 같은 외부 환경에 영향을 받지 않습니다.
◎ 70-X 시리즈 유도파 레이더 물체 레벨 미터는 versprocess 연결 모드 및 감지 모듈 유형으로 인해 다양하고 복잡한 작업 조건 및 응용 분야에 적합합니다.예: 고온, 고압 및 낮은 유전 상수 매체.
◎Pulse working moder, low emission power, 부식성, 비금속, 비스테인리스 등 다양한 종류의 용기에 설치가 가능하여 인체 및 주변 환경에 유해하지 않습니다.
의 기술적인 매개변수고열 액체를 위한 지적인 유도파 레이다 수준 전송기
| 일반적인 애플리케이션 | 액체(접착, 고온고압, 빌트인 히팅코일, 사다리, 플로팅플레이트) |
| 먼지(비산회, 석회석 분말) | |
| 고체 (작은 입자, 곡물, 자갈, 모래) | |
| 제품 모델 | NYRD701 |
| 안테나 형태 | 케이블형, 로드형, 더블케이블형, 더블로드형, 도파관형 |
| 안테나 재료 | 304, 316 |
| 에코 샘플링 | 55회/초 |
| 측정 범위 | 6m, 30m |
| 측정 정확도 | 0.05% ~ 0.1% FS |
| 전원 | 24VDC(2선식, 4선식), 220VAC |
| 신호 출력 | 4... 20mA/하트/RS485/모드버스... |
| 공정 온도 | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| 프로세스 압력 | -0.1~2.0MPa,-0.1~4.0MPa |
| 프로세스 연결 | 스레드, 브래킷, 플랜지, 클램프(옵션) |
| 전기 인터페이스 | M20×1.5, ½" NPT |
| 보호등급 | IP 65, IP 67, IP 68 |
| 방폭 등급 | ExiaIICT6Ga, ExdIICT6Gb(자세한 내용은 인증서 참조) |
※참고: 제품은 사용자의 특정 요구 사항에 따라 사용자 정의할 수 있습니다.
