제품 상세 정보:
|
| 중간: | 부식성인, 깨끗한, 건조 가스 | 범위: | 300-3000SLPM |
|---|---|---|---|
| 정확성: | ±1%of 전체 눈금 | 응답 시간: | 3s보다 더 좋습니다 |
| 예열 시간: | <15min | 보정 콘디톤: | 0C&101325Pa |
| 작동 온도: | 5 내지 55C | 압력으로 일하는 맥스미엄: | 3 마피아그 |
| 하이 라이트: | 300 SLPM 디지털 가스 질량 유량계,질량 유량계 NY-M030 |
||

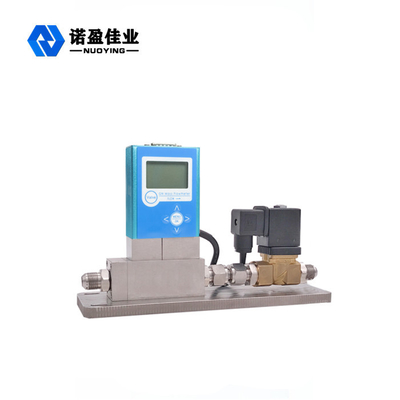

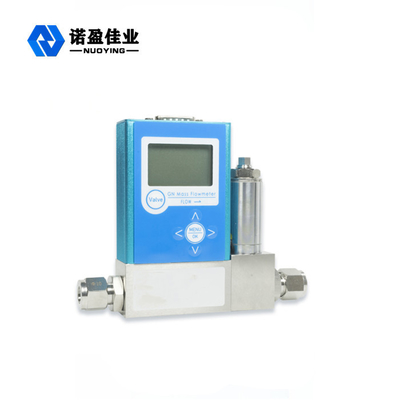

NY-M030 시리즈 디지털 질량 유량 컨트롤러 전체 규모의 ±1% 부식성, 청정, 건조 가스
설명
NY-M030 시리즈 디지털 디스플레이 대유량 가스 질량 유량
컨트롤러는 질량 유량 센서, 열 소자,
질량 유량 컨트롤러 조절 밸브 및 증폭기 회로 .그것은 사용
열전도를 변화시키기 위해 열을 전달하는 유체의 흐름
모세관 온도 분포 측정의 분포 효과 .
원리는 온도차의 원리를 사용하는 것입니다
측정을 위한 모세관 열 전달 전후의 열량계
가스의 질량 흐름, 에 의해 측정된 흐름 신호를 증폭
센서, 설정 전압과 비교하고 사용
드라이브 차이를 얻었습니다.조절 밸브를 제어하고
채널을 통한 흐름의 폐쇄 루프 제어
설정된 흐름과 동일합니다.
특징
● 열 원리를 사용하여 기체의 질량 유량은 주변 온도 및 압력의 변화에 영향을 받지 않습니다.
● 관형 션트 원리, 범위 변경이 쉽고 설치가 쉽습니다.
● 좋은 센서 패키지는 외부 온도 변화의 민감도를 줄입니다.
● 측정 및 제어 범위가 크고 최대 전체 규모는 3000ln/min에 도달할 수 있습니다.
● 짧은 워밍업 시간, 작은 제로 드리프트, 높은 측정 및 제어 정확도, 미세 흐름의 측정 및 제어에 적합합니다.
● 보조기기나 PLC를 통해 기기와 통신이 가능하며 조작이 간단합니다.
● 고정밀도: 1% 이상
● 넓은 측정 범위: 2 ~ 100%
● 빠른 응답 시간, 3초 이상
● 다양한 가스에 사용 가능
● 혼합 가스 교정 편집 제공 가능
산업 응용
● 대학/연구소 ● 자동차 제조업
● 환경 모니터링 ● 태양광
● 진공 산업 및 코팅 ● 연료 전지
● 산업용 퍼니스 ● 계측 교정
● 반도체
● 공정 가스 측정
정확도 업그레이드
범위: 300 - 3000SLPM
그 중 : 300-3000 SLPM 범위, 다음 지표가 업그레이드됩니다.
질량 유량 보통 정확도 : 전체 스케일의 ± 1%(최대값)
질량 유량 정확도 : 전체 스케일의 ± 1%(최대값)
반복성 : ±(판독값의 0.1% + 전체 스케일의 0.02%)
질량 흐름 제로 드리프트: 전체 스케일의 ± 0.2%
질량 흐름 스팬 드리프트: 전체 스케일의 ± 0.3%
성능
중간 요구 사항: 부식성, 깨끗하고 건조한 가스
매체 유형: 80가지 이상의 가스, 뒷면 참조
범위: 300 - 3000 SLPM(자세한 내용은 문의하십시오)
측정 및 제어 범위 2~100%
디스플레이 모드: 질량 유량 표시
정확도: 전체 스케일의 ±1%
반복성: 전체 스케일의 ± 0.2%
제로 드리프트 & 풀 스케일 드리프트 0.05 % 풀 스케일 / ℃ / Atm
응답 시간: 3초 이상
예열 시간: < 15분
교정 조건: 0 ℃ &101325Pa (다른 표준 조건은 선택 사항)
작동 온도: 5 ~ 55°C(고온 옵션은 -20 ~ 80°C)
작동 습도: 0 ~ 95%, 비응축
최대 작동 압력: 3 MPaG
최소 작동 압력: 특별한 진공 교정이 필요하지 않은 경우 400KPaA 이상의 절대 압력을 사용하는 것이 좋습니다.기타 진공 압력은 특별히 보정하는 것이 좋습니다. 전체 압력 손실: 뒷면의 자세한 압력 손실 표 참조 디지털 입/출력 신호: RS485RS232MODBUS 프로토콜 아날로그 입/출력 신호: 0-5 VDC, 4-20 mA 아날로그 신호
정확도: ±0을 추가합니다.기본 오류에 대한 1% 전체 규모 오류
공급 전압: 12 - 30VDC(4-20mA 출력의 경우 15 - 30VDC)
공급 전류: 250mA, 1A, 2A(자세한 내용은 문의)
전기 인터페이스: DB9
누설률(외부 누설): 누설률은 1 x 10-9Atm cc/s He만큼 낮을 수 있습니다.
재질: SS316 스테인리스 스틸 프로세스 연결: 표준 G1/2 암나사
설치 방법: 위치 요구 사항 없음
보호 등급: IP40
크기/압력 손실
| 전체 규모 질량 유량 컨트롤러 | 전체 규모 압력 손실(psid) 대기로 배출 | 물리적 치수 | 연결 인터페이스 2 |
| 2sccm - 50sccm | 1.0 | 118MM H ×79MM W ×29MM D |
G1/4 나사(F) 옵션: 3mm 6mm 8mm 10mm 1/8" 1/4” 3/8” ½” Swagelok 표준 카드 슬리브 |
| 100sccm - 500sccm | 1.0 | 118MM H ×79MM W ×29MM D | |
| 1 slpm | 1.5 | 118MM H ×79MM W ×29MM D | |
| 2 slpm | 3.0 | 118MM H ×79MM W ×29MM D | |
| 5 slpm | 2.0 | 118MM H ×79MM W ×29MM D | |
| 10 slpm | 5.5 | 118MM H ×79MM W ×29MM D | |
| 30 slpm | 20.0 | 118MM H ×79MM W ×29MM D | |
| 50 slpm | 2.0 | 130MM H × 115MM W × 35MM D |
3/8''G나사(F) 옵션: 3/8" 1/2" 3/4" 1" Swagelok 표준 카드 슬리브 |
| 100slpm | 3.2 | 130MM H × 115MM W ×35MM D | |
| 250slpm | 2.4 | 130MM H × 115MM W ×35MM D | |
| 300slpm | 6.5 | 130MM H × 115MM W ×35MM D | |
| 1000spm | 14.0 |
1/2''G스레드(에프) 옵션: 3/8” 1/2” 3/4” 1” Swagelok 표준 카드 슬리브 |
|
| 1500slpm | 17.0 | ||
| 2000slpm | 28.6 | ||
| 3000slpm | 28.6 | ||
|
1, 또 다른 저압 손실 시리즈 질량 흐름 컨트롤러. 2, Beswick, Swagelok, Parker, 표면 밀봉, 빠른 연결 피팅 및 페룰 어댑터와 호환되며 사용자 요구 사항에 따라 VCR, SAE 피팅과도 호환됩니다. 3, 1/8''NPT 내부 스레드에 Buna-N 표면 밀봉. |
|||
자주하는 질문
Q: 얼마나 당신은 저에게 대답할 것입니까?
A: 가능한 한 빨리 연락을 드리지만 12시간 이내에
Q: 샘플을 얻을 수 있습니까?
A: 예, 품질 검사 및 시장 테스트를 위해 샘플 주문이 가능합니다.그러나 당신은 급행 비용을 지불해야 합니다.
Q: 얼마나 빨리 생산 준비를 할 수 있습니까?
A: 제품 확인 및 선결제가 완료되면 즉시 생산이 시작됩니다.
Q: 배달 시간은 무엇입니까?
A: 일반적으로 소액 주문의 경우 영업일 기준 약 3-5일, 큰 주문의 경우 10-15일이 소요됩니다.
Q: 품질을 어떻게 관리합니까?
A: 세 가지 검사 단계(원품, 생산 및 완제품) + 양호한 보증 서비스(1년 동안 인적 손상 없이 새 제품으로 무료 교체).
Q: 어떤 인증서가 있습니까?
A:ISO9000, CE, 방폭 인증, RoHs 준비 완료.그리고 상품 인도 전에 제3자에 의해 발행된 품질 및 안전 검사 인증도 제공될 수 있습니다.
Q: 공장을 방문할 수 있습니까?
A:매우 환영합니다!Xian Yang 공기 포트에 비행하십시오.우리에게는 큰 기쁨이었습니다.
Q: 보증 기간은 무엇입니까?
A: 보증 기간은 12개월입니다.
Q: OEM 및 맞춤형 서비스를 제공할 수 있습니까?
A: 그렇습니다, OEM와 ODM는 둘 다 유효합니다, 우리는 당신을 위한 직업적인 해결책을 제공할 수 있는 직업적인 연구 및 개발 부서가 있습니다.
다른 추가 질문이 있으시면 저희에게 연락해 주십시오.최대한 빨리 귀하의 요청을 처리하겠습니다.
