제품 상세 정보:
|
| 애플리케이션: | 액체, 재, 고체들 | 항목 번호.: | NYRD808 |
|---|---|---|---|
| 안테나 형상: | 직사각형 형태, 물 드롭형 | 안테나 소재: | PTFE、304、316 |
| 측정 범위: | 35m,40m,80m | 측정 정밀도: | 0.05%~0.1%F.S |
| 하이 라이트: | 80m 레이더 액면계,황사 단단한 레이더 액면계 20G,유동적 증기 레이더 유형 레벨 송신기 |
||

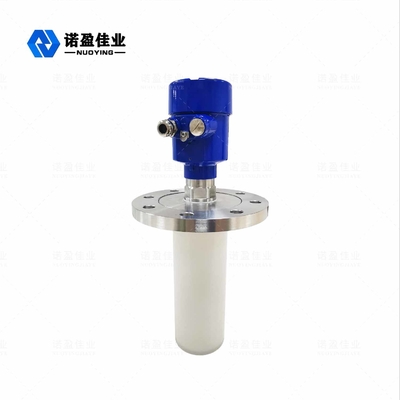

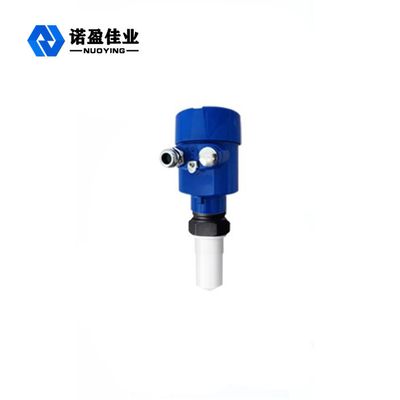

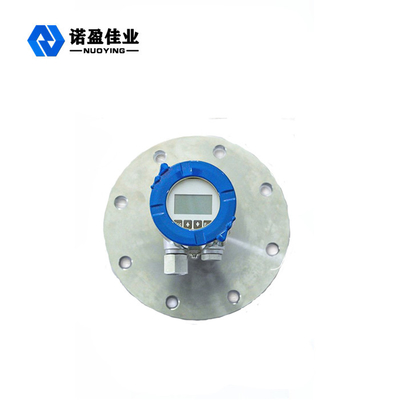

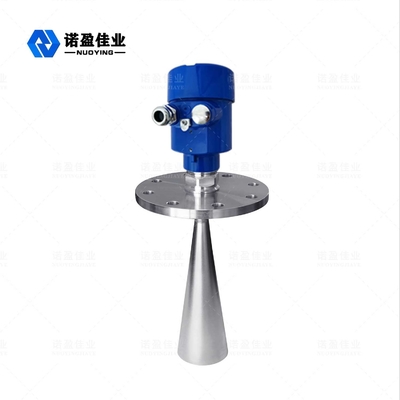

유동적 증기 먼지 고체를 위한 큰 측정 범위 80m 20G 레이더 액면계
작업 원칙
레이더 객체 수준 안테나는 기간으로부터 마이크로파 펄스를 전하고, 안테나 동안 내내 그들을 전합니다. 측정된 매체의 표면을 접촉한 후, 맥파는 안테나 시스템에 의해 뒤로 반영되고 다시 받아들이고 신호가 전자 회로로 전송되고 자동적으로 물체 레벨 신호로 변환됩니다 < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
측정의 자료 : 스레드 바닥 또는 플랜지의 밀봉면.
기록 : 레이더 수준 타이밍을 사용할 때, 가장 높은 소재 레벨이 측정 블라인드 영역 (수치에서 Ｄ 나타난 지역)에 들어갈 수 없다는 것을 보증하는 것은 필요합니다.
드사인 특징
◎The 안테나는 설치하기에 너무 작고 쉽습니다 ; 비접촉 레이더, 어떤 웨어, 어떤 오염.
◎It는 거의 부식, 거품, 매체 밀도, 온도와 압력 변화에 의해 영향을 받지 않습니다.
◎Serious 먼지 환경은 고주파 액면계의 업무에 대하여 거의 효과가 없습니다.
◎It는 기우뚱한 단단한 표면에 반대하여 더 짧은 파장과 더 좋은 반영을 가지고 있습니다.
◎The 빔 각은 작고 에너지가 집중되며, 그것이 반향 능력을 향상되고, 간섭 물체를 회피하는 것에게 도움이 됩니다.
작은 실린더 측정이 또한 좋은 결과를 성취할 것이기 때문에, ◎Measurement 블라인드 영역은 더 작습니다.
◎High 신호대잡음비는 심지어 동요하는 상태 하에 더 좋은 성능을 가능하게 합니다.
◎High 주파수, 단단하고 낮아서 측정하기 위한 최상의 선택이 유전체 상수 매체입니까.
기술적인 매개 변수
| 애플리케이션 | 모든 종류의 액체 (강한 부식, 저유전 상수 값, 휘저음, 스팀, 결정화, 농축, 슬러리, 고온과 고압, 기타 등등.) |
| 모든 종류의 재 (강한 재, 뜬 먼지, 시멘트 분말, 석회 분말, 비산재, 결정화와 다른 이유) | |
| 다양한 고체들 (곡물, 작게 돌들, 철광석, 석탄, 기타 등등.) | |
| 품목 번호 | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD SL | |
| 안테나 형상 | 직사각형 형태, 물방울 종류, 판형, 호른형, 면형, 렌즈 유형 |
| 안테나 소재 | PTFE,304,316, PP, PFA |
| 측정 범위 | 10m,20m,30m,35m,40m,80m |
| 측정 정밀도 | 0.05%~0.1%F.S |
| 전원 공급기 | 24VDC (2선 와이어, 4 와이어),220VAC |
| 신호 출력 | 4-20mA/HART/RS485/Modbus... |
| 프로세스 온도 | -40~+130C,-40~+150C,-40~+2600C,-40~+1200C |
| 프로세스 압력 | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| 프로세스 접속 | 스레드, 브라켓, 플랜지, 건강 클램프 (선택적) |
| 전기 인터페이스 | M20x1.5,1/2"NPT |
| 보호 그레이드 | (선택적인) IP65,IP67,IP68 |
| 방폭 등급 | ExiaIICT6 Ga,ExdIICT6 Gb (증명서에 나타난 바와 같이) |
만약 당신이 다른 어떤 추가 질문을 있다면, 우리와 연락하세요. 우리는 최대한 빨리 당신의 요구를 수행할 것입니다.
