제품 상세 정보:
|
| 전형적인 애플리케이션: | 액체 | 제품 모델: | NYRD-803 |
|---|---|---|---|
| 안테나 소재: | 304, | 신호 출력: | 모드 버스 |
| 반향 샘플링: | 55 배 /s | 측정 범위: | 20m(optional) |
| 프로세스 접속: | (선택적인) 플랜지 | 전기 인터페이스: | M20×1.5(optional) |
| 하이 라이트: | 호른형 레이더 준위 전송기,안내를 받는 레이더 레벨 센서 6g를 반향시키세요,유동적 플랜지 레이더 레벨 스위치 |
||

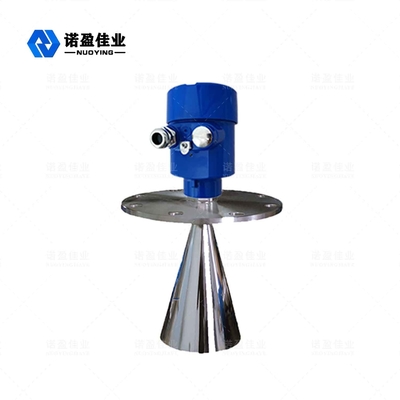

플랜지 지적 호른형 6g 레이더 액면계 반향 발견
원리로 일하는 6g 레이더 액면계
안테나는 반영된 마이크로파 펄스를 받고, 그것을 전자 회로로 전송합니다. 마이크로프로세서는 신호를 처리하고, 물질의 표면적으로 극소 펄스에 의해 발생된 반향을 확인합니다. 정확한 에코 신호 식별은 펄스 소프트웨어에 의해 완료되고 정확도가 밀리미터 수준을 이를 수 있습니다. 재료 표면으로부터의 거리 Ｄ 펄스의 시간 여행 Ｔ에 비례합니다 :
D=C×T/2, Ｃ가 광속인곳
빈 탱크의 거리 Ｅ가 알려지기 때문에, 객체 위치 Ｌ는 다음과 같습니다 : L= E-D
6g 레이더 액면계 기술적인 매개 변수
| 전형적인 애플리케이션 | 단순 공정 (유전체 상수 >1.8, 휘저음과 피유도파 튜브형)과 유동적 재 |
| 강한 재 (세정 또는 먼지 방지용 커버를 갖추고 있을 수 있습니다) | |
| 솔리드 (작은 파티클, 수정, 모래와 다른 매체) | |
| 제품 모델 | NYRD803 |
| 안테나 형상 | 직사각형 형태, 호른형, 강철파이프 |
| 안테나 소재 | PTFE,304,316 |
| 반향 샘플링 | 55 배 /s |
| 측정 범위 | 20m, 35 Ｍ |
| 측정 정확도 | 0.05% ~ 0.1% F.S |
| 전원 공급기 | 24VDC (2선 와이어, 4선), 220VAC |
| 신호 출력 | 4... 20mA/HART/RS485/Modbus... |
| 프로세스 온도 | - 40~ +130' C,-40~ +250 'Ｃ |
| 프로세스 압력 | - 0.1~0.3MPa, -0.1~2.0MPa,-0.1~4.0MPa |
| 프로세스 접속 | 스레드, 브라켓, (선택적인) 플랜지 |
| 전기 인터페이스 | M20×1.5, 12 "NPT |
| 보호 그레이드 | (선택적인) IP 65, IP 67, IP 68 |
| 방폭 등급 | ExiaIICT6Ga, ExdIICT6Gb는 (자세한 사항은 증명서를 참조합니다) |
※Note :상품은 사용자들을 위한 특정 요구 사항에 따라 맞춤화될 수 있습니다.
